لقد أتقنت تقنية تحديد المواقع في الوقت الحقيقي (RTK) الاتصال بدقة وحدات تحديد المواقع الخاصة بها حتى ملليمتر فقط!

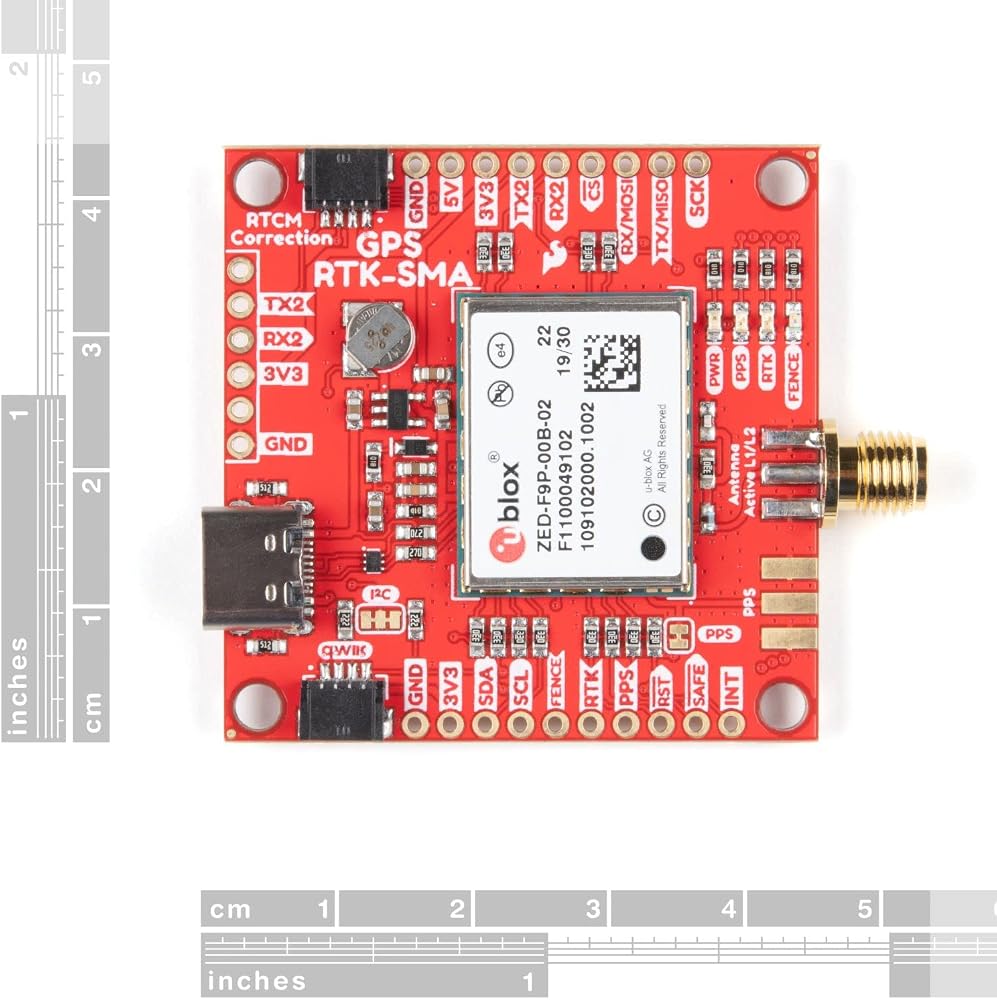

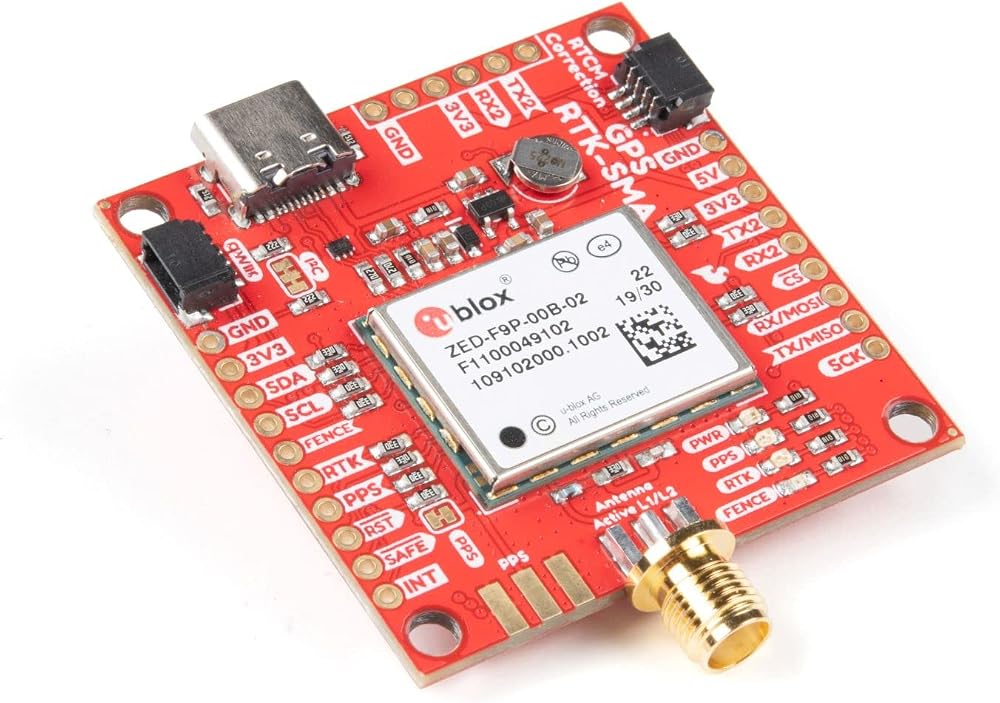

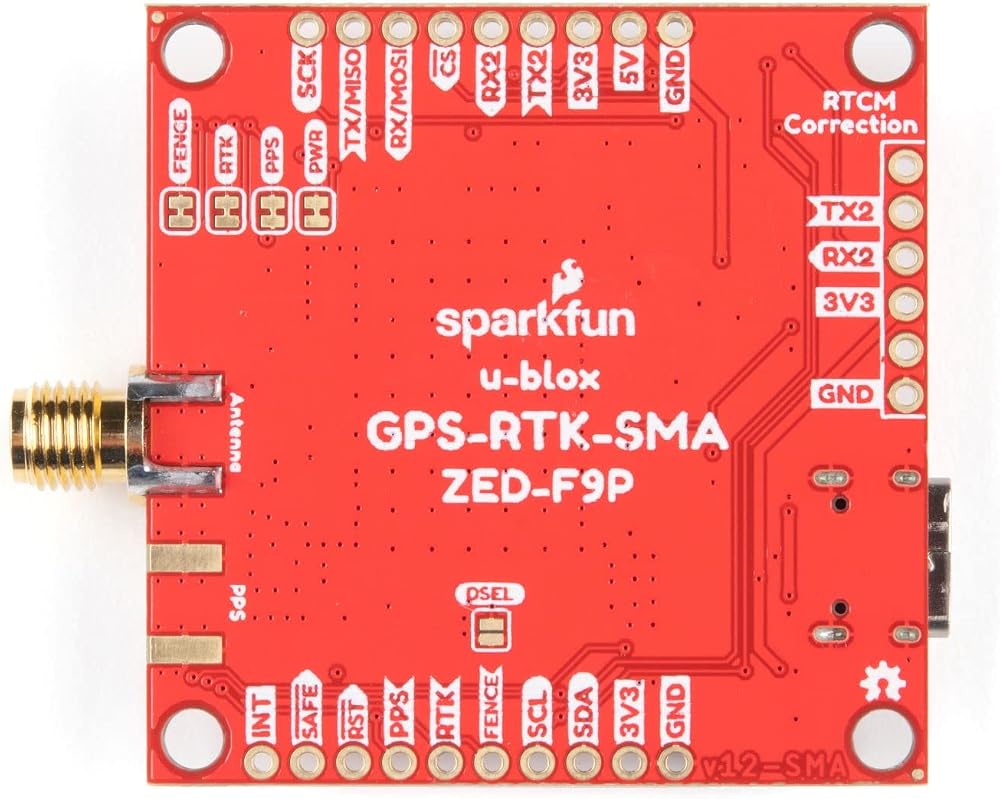

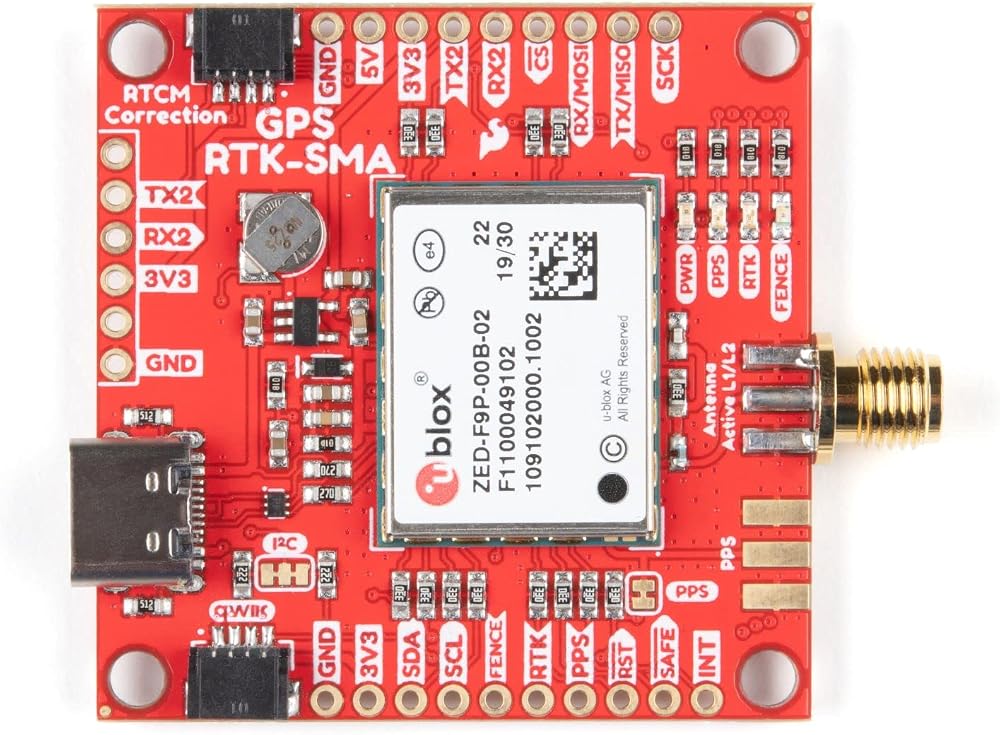

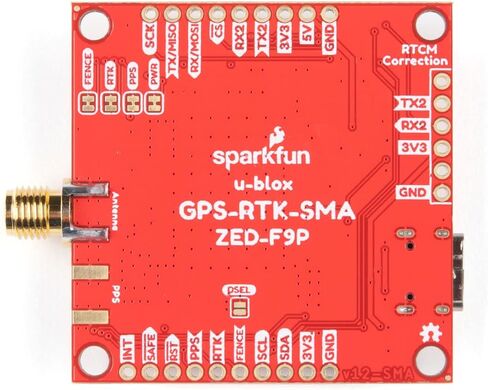

استنادًا إلى تصميمات سبارك فن GPS-RTK2، يرفع سبارك فن GPS-RTK-SMA مستوى نظام تحديد المواقع عالي الدقة وهو الأحدث في خط لوحات RTK القوية التي تتميز بوحدة ZED-F9P من u-blox. ZED-F9P هي وحدة من الطراز الأول للحصول على حلول عالية الدقة لنظام جي ان اس اس ونظام تحديد المواقع العالمي لتحديد المواقع بما في ذلك ار تي كيه القادر على دقة 10 ملم، ثلاثية الأبعاد. مع هذا اللوح، ستتمكن من معرفة مكان موقعك (أو أي شيء) X و Y و Z ضمن عرض أظافرك تقريبًا! تتميز ZED-F9P بأنها فريدة من نوعها من حيث أنها قادرة على تشغيل كل من المركبات الجوالة والمحطة الأساسية. باستخدام نظام كيو ويك العملي الخاص بنا، لا يلزم لحام لتوصيله بباقي نظامك. ومع ذلك، لا يزال لدينا دبابيس متباعدة بمقدار 0.12 انش في حال كنت تفضل استخدام لوح توصيل.

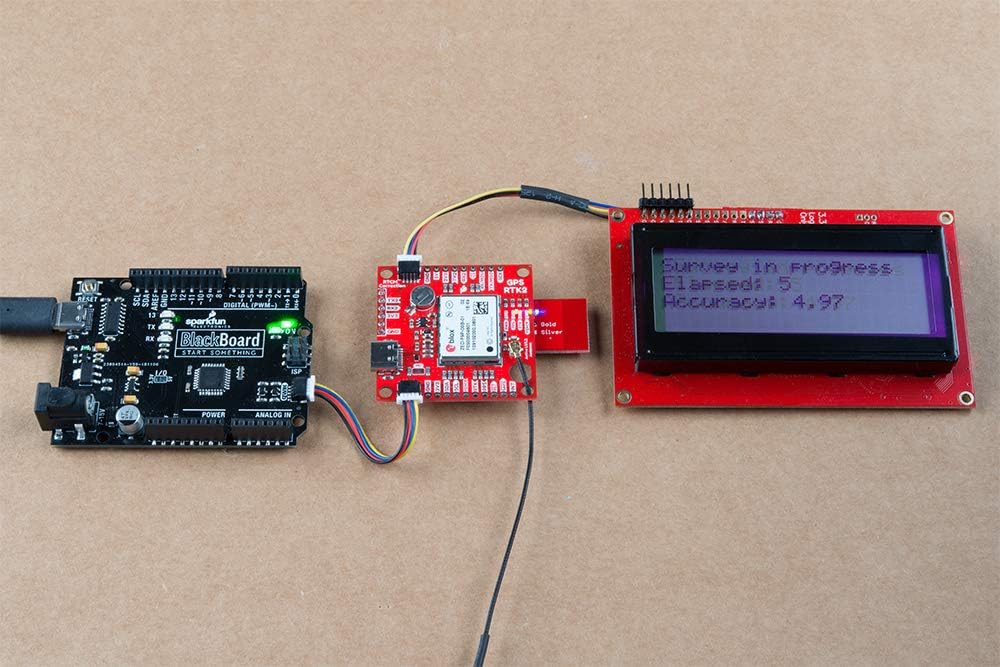

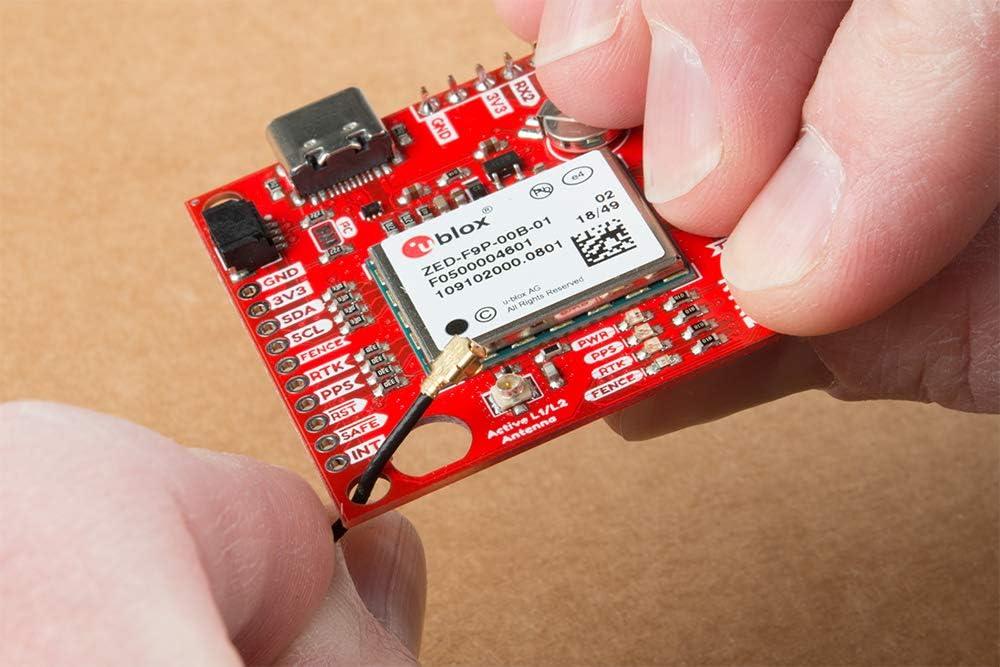

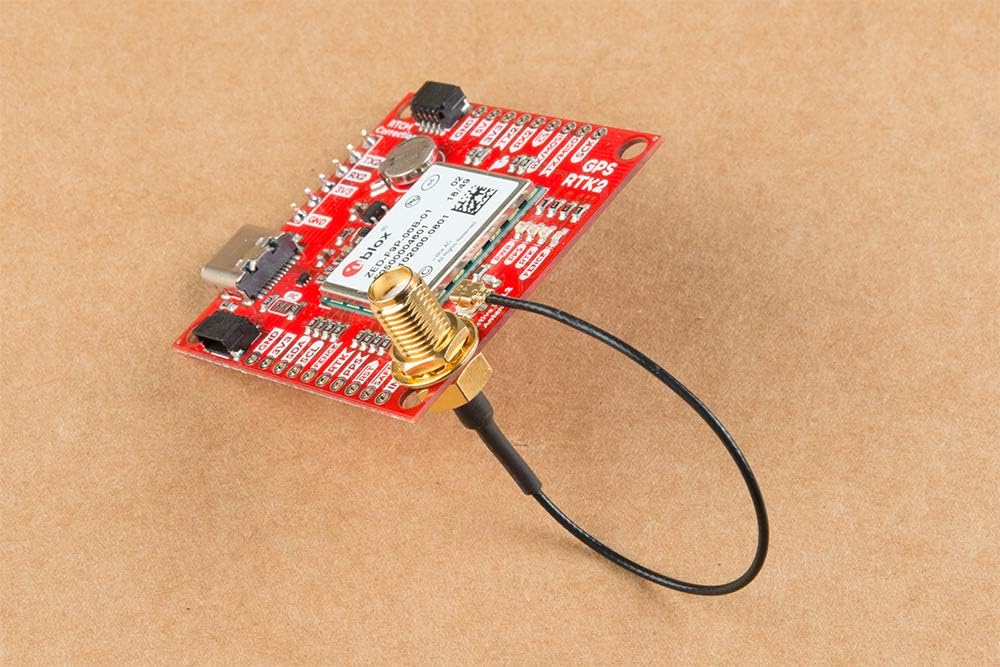

لقد قمنا بتضمين بطارية احتياطية قابلة لإعادة الشحن للحفاظ على أحدث تكوين للوحدة وبيانات الأقمار الصناعية متاحة لمدة تصل إلى أسبوعين. تساعد هذه البطارية على "البدء الدافئ" للوحدة مما يقلل من وقت الإصلاح الأول بشكل كبير. تتميز هذه الوحدة بوضع مسح يسمح للوحدة بأن تصبح محطة أساسية وتنتج بيانات تصحيح RTCM 3.x. بناءً على ملاحظاتك، قمنا بتبديل موصل يو اف ال وتضمين موصل اس ام ايه في هذا الإصدار من اللوحة.

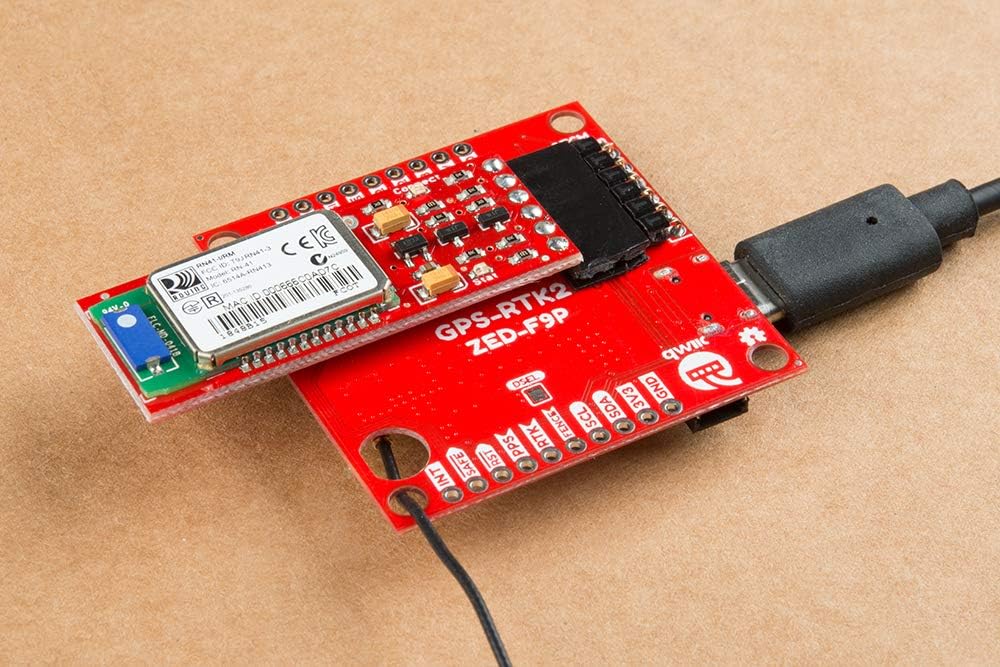

عدد خيارات التكوين في ZED-F9P لا يصدق! تحديد المواقع الجغرافية، عنوان I2C المتغير، معدلات تحديث متغيرة، حتى حل ار تي كيه عالي الدقة يمكن زيادته إلى 20 هرتز. يحتوي GPS-RTK2 على خمسة منافذ اتصالات تعمل جميعها في وقت واحد: USB-C (الذي يتم تعداده كمنفذ كوم)، UART1 (مع 3.3 فولت TTL)، UART2 لاستقبال RTCM (مع 3.3 فولت TTL)، I2C (عبر موصلين كيو ويك أو دبابيس مقطوعة)، وSPI.

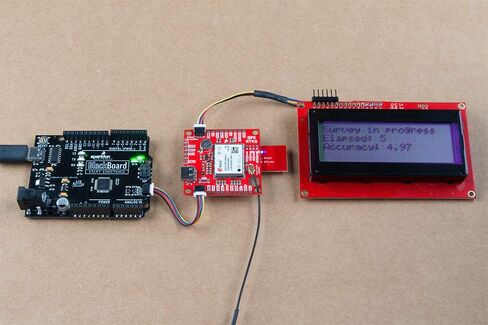

لقد كتبنا أيضًا مكتبة شاملة متوافقة مع اردوينو لوحدات يو بلوكس لجعل القراءة والتحكم في نظام تحديد المواقع العالمي (GS-RTK-SMA عبر Qwiic أمرًا سهلًا. ملاحظة: قم بشراء الهوائي بشكل منفصل.
