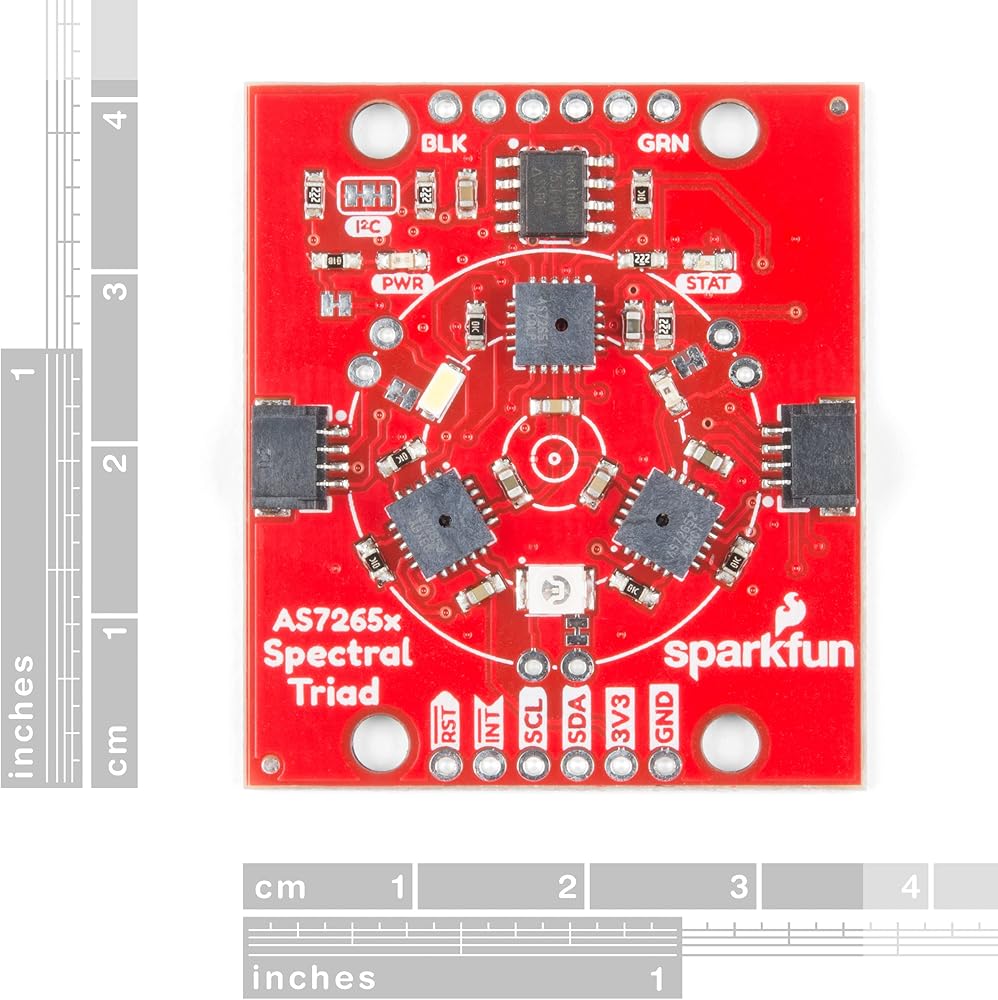

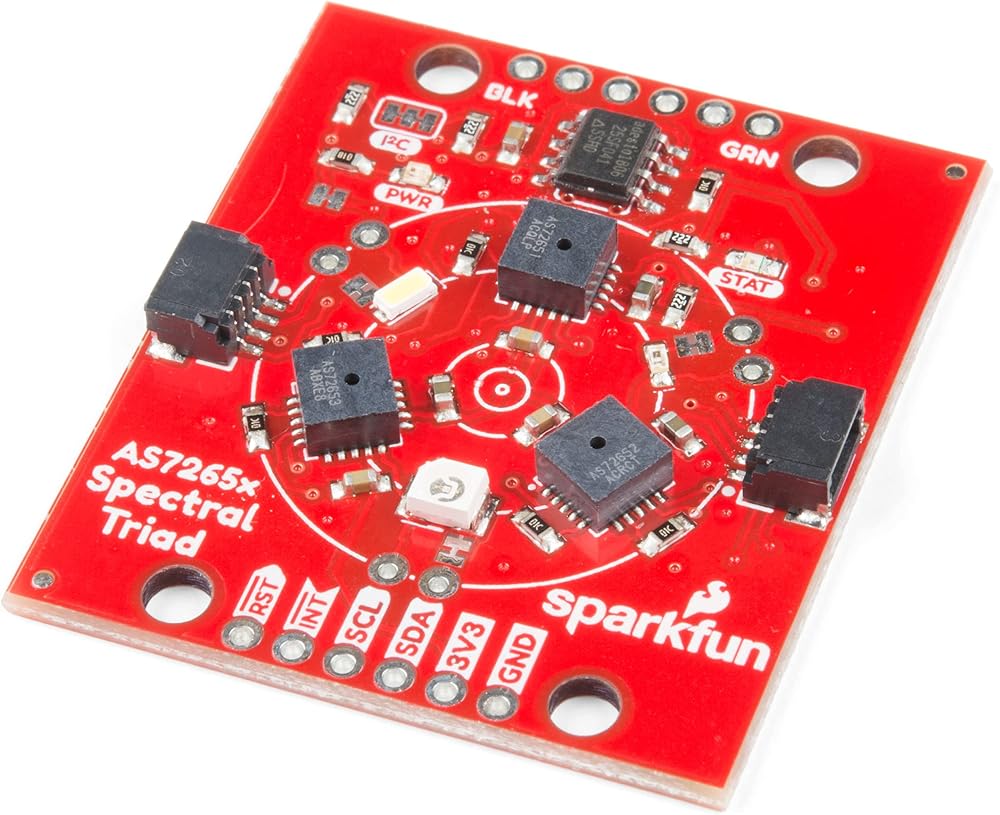

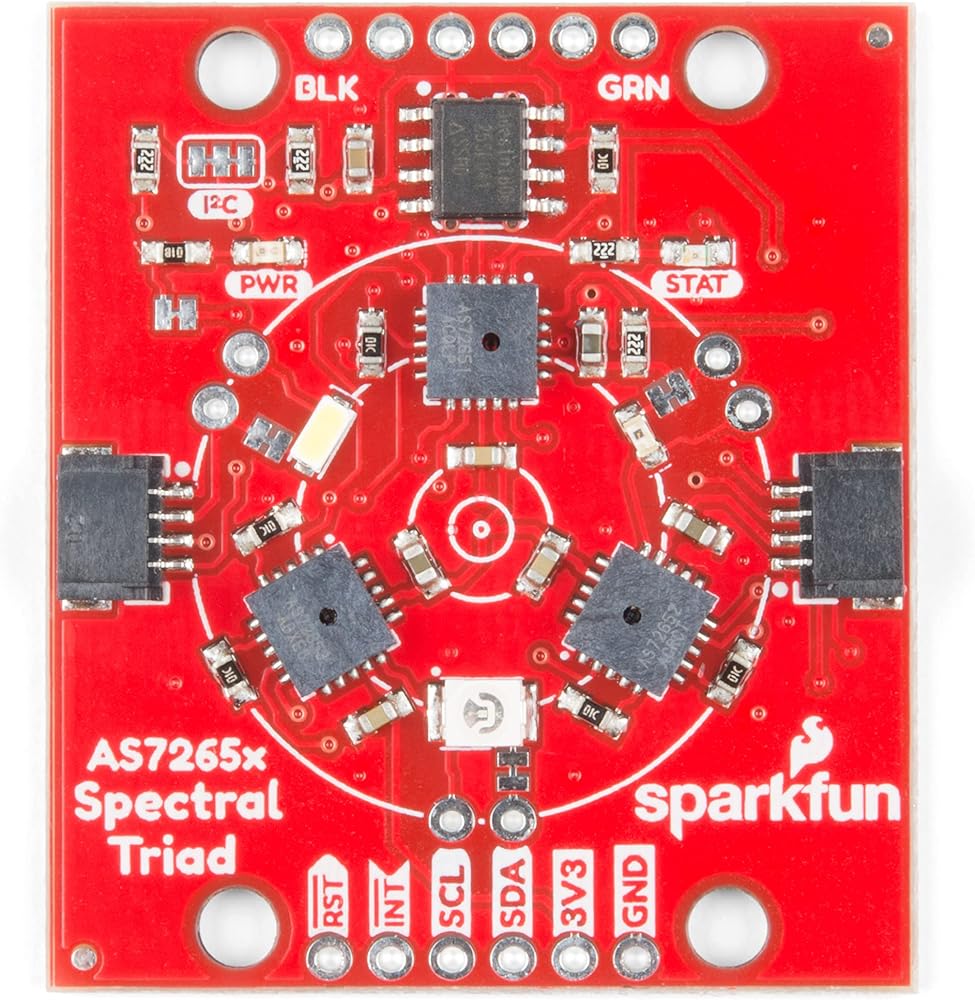

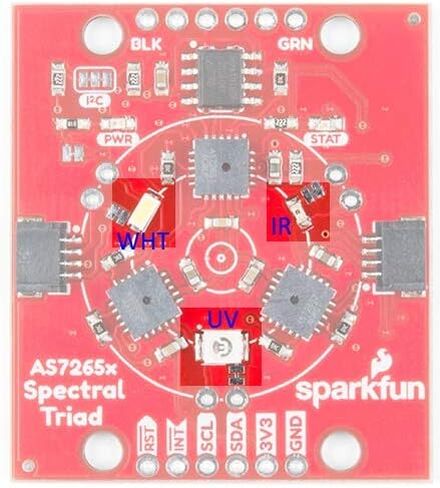

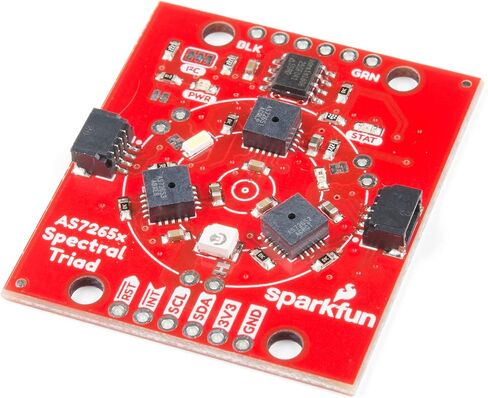

يعد مستشعر SparkFun Triad Spectroscopy مستشعرًا قويًا للفحص البصري. يتم دمج ثلاثة أجهزة استشعار طيفية AS7265x جنبًا إلى جنب مع مصابيح LED المرئية والأشعة فوق البنفسجية والأشعة تحت الحمراء لإضاءة واختبار الأسطح المختلفة للتحليل الطيفي للضوء. يتكون الثالوث من ثلاثة أجهزة استشعار؛ AS72651، وAS72652، وAS72653 ويمكنها اكتشاف الضوء من 410 نانومتر (UV) إلى 940 نانومتر (IR). بالإضافة إلى ذلك، يمكن قياس 18 ترددًا ضوئيًا فرديًا بدقة تصل إلى 28.6 نيوتن/سم2 ودقة +/-12%. باستخدام نظام Qwiic سهل الاستخدام، لا حاجة إلى لحام لتوصيله ببقية نظامك. ومع ذلك، لا يزال لدينا دبابيس متباعدة بمقدار 0.1 بوصة في حالة تفضيلك استخدام لوح تجارب.

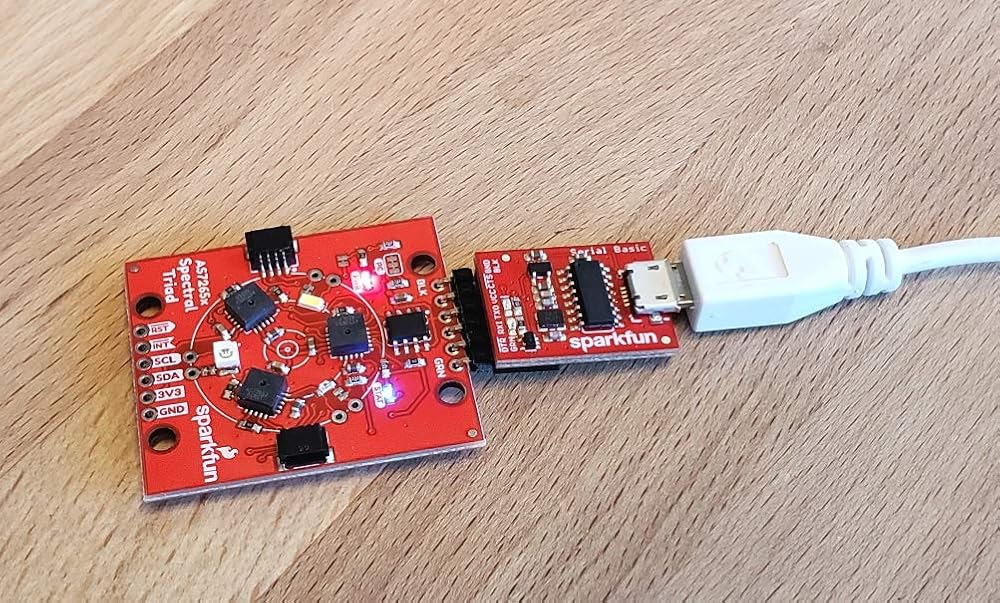

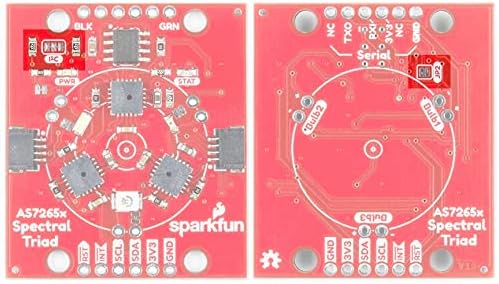

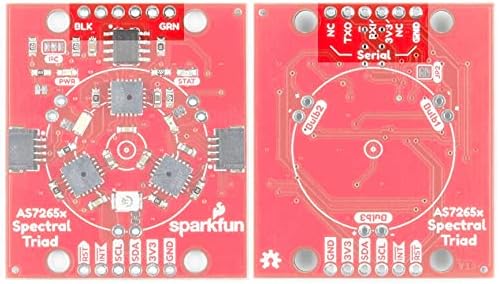

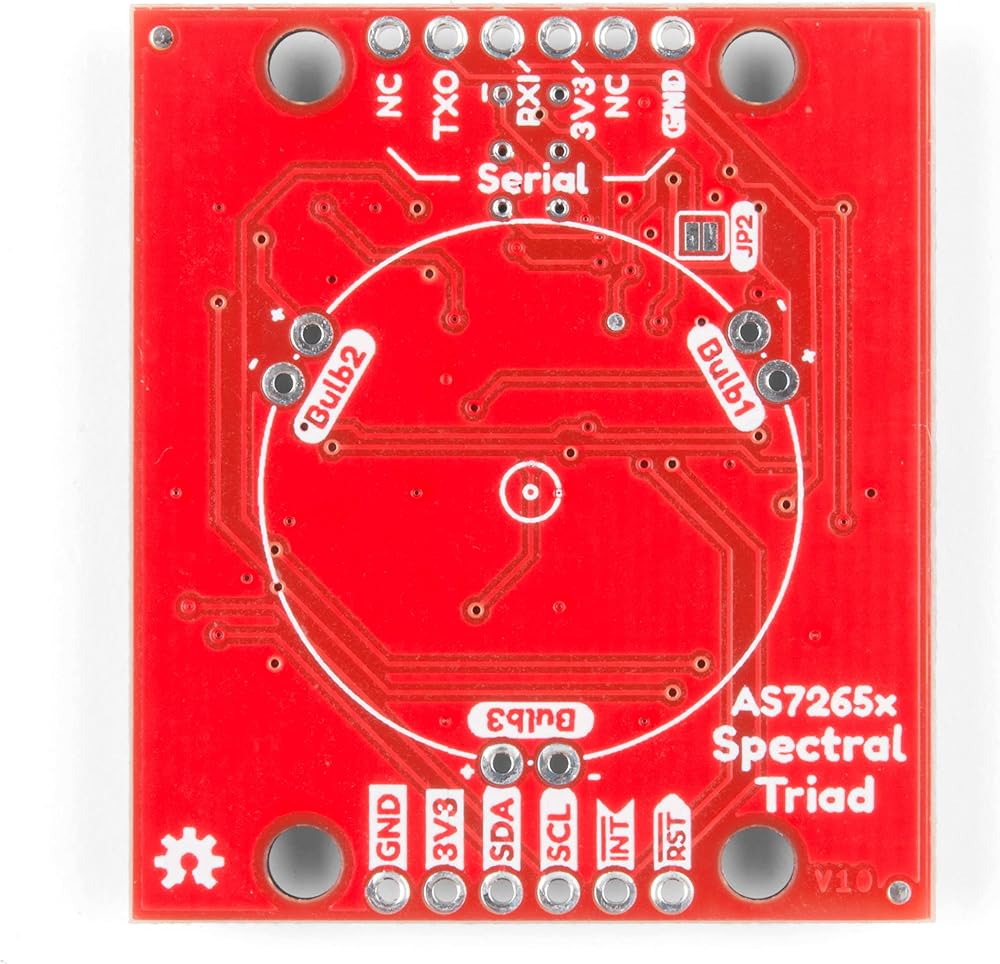

يتصل مستشعر SparkFun Triad Spectroscopy عبر I2C افتراضيًا أو عبر تسلسلي يبلغ 115200 بت في الثانية. لقد قمنا بكتابة مكتبة كاملة التكوين لاستخدامها مع منصة Arduino IDE للوصول إلى جميع الميزات المتنوعة بما في ذلك أخذ القراءات وإضاءة مصابيح LED في جميع أنحاء واجهة Qwiic I2C. بالإضافة إلى ذلك، يمكن إعداد Triad للتواصل عبر المسلسل. تستخدم الواجهة التسلسلية مجموعة أوامر AT.
ماذا يمكنك أن تفعل مع التحليل الطيفي للضوء؟ إنه مجال دراسة مذهل، ويقدم SparkFun Triad ما كان من المعدات باهظة الثمن إلى سطح المكتب. لا ينبغي الخلط بين AS7265x ومقاييس طيف الفوتون شديدة التعقيد، ولكن مجموعة المستشعرات تمنح المستخدم القدرة على قياس وتوصيف كيفية امتصاص المواد المختلفة وعكسها لـ 18 ترددًا مختلفًا للضوء. لقد قمنا أيضًا بكتابة مكتبة كاملة لاستخدامها مع منصة Arduino IDE التي تجعل القراءة والتفاعل مع Triad أمرًا بسيطًا وسهلاً!
يعد نظام SparkFun Qwiic Connect نظامًا بيئيًا من أجهزة استشعار I2C والمحركات والدروع والكابلات التي تجعل النماذج الأولية أسرع وأقل عرضة للخطأ. تستخدم جميع اللوحات التي تدعم تقنية Qwiic مسافة 1 مم مشتركة وموصل JST ذي 4 سنون. وهذا يقلل من مقدار مساحة PCB المطلوبة، وتعني التوصيلات المستقطبة أنه لا يمكنك توصيلها بشكل خاطئ.
