JTX-3C electromagnetic relay
Type
Related product
JTX-3C
Standard
Visiting...
JTX-3C electromagnetic relay model number legend
JTX-3C
Parent Model Number
Coil voltage
-380VAC: 380VAC
-220VAC: 220VAC
-110VAC: 110VAC
-24VAC: 24VAC
-24VDC: 24VDC
-6VDC: 6VDC
General
Model number
JTX-3C
Contact material
Silver alloy
Contact form
3PST-NO, 3PST-NC, 3PDT
Contact rating
10A@28Vdc/240Vac
Rated coil power
2.5Wac, 1.5Wdc
Rated coil voltage
AC/DC: 6, 12, 24, 36, 110, 220V; AC380V
Dielectric strength
1,500Vac, 50/60 Hz for 1 min between coil and contacts
1,200Vac, 50/60 Hz for 1 min between opening contacts
Pick-up voltage
DC types: 75% max; AC types: 80% max
Drop-out voltage
DC types: 10% min; AC types: 30% min
voltage
110% max
Contact resistance
50m max
Termination
11 pins
Mounting
Quick connect

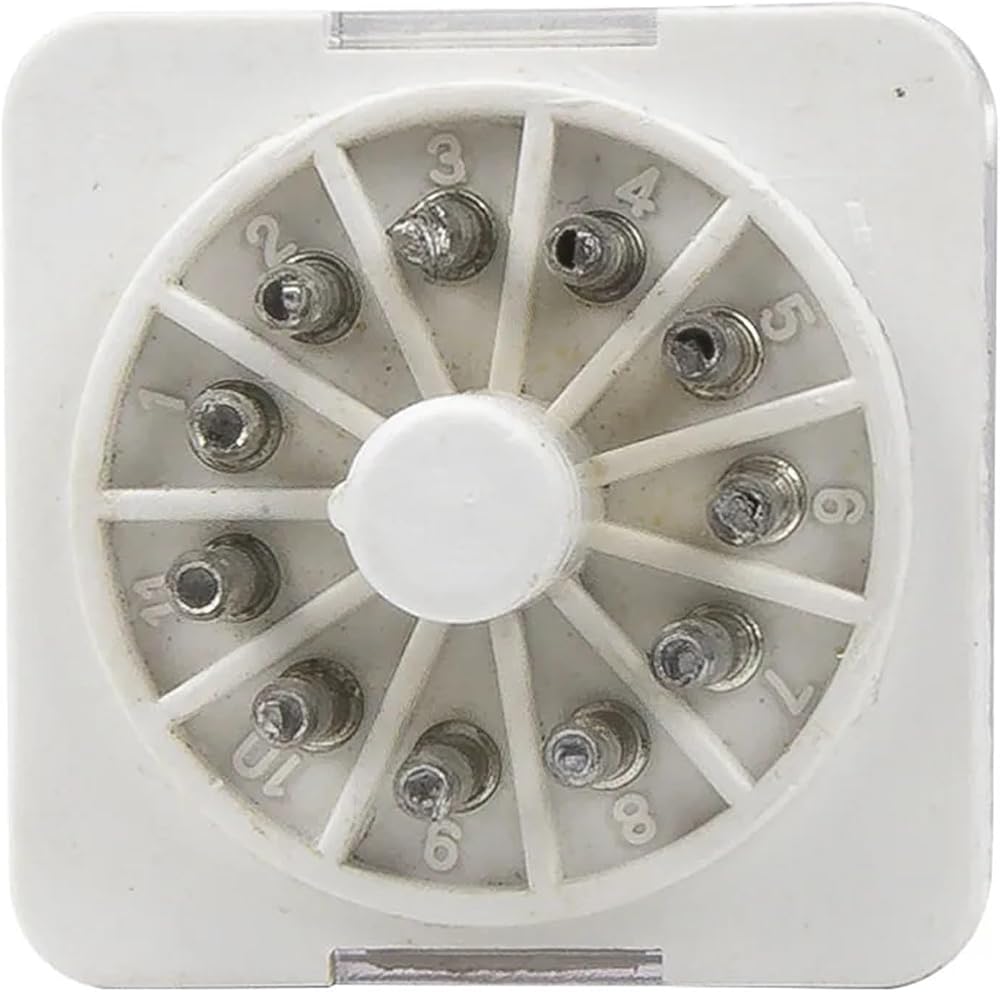

Matched socket
PF113A
Mechanical life
1x106 operations min
Electrical life
1x105 operations min
Insulation resistance
100M min. at 500 VDC
Operating temperature
-30 to 55 °C (-22 to 131 °F)
Operating humidity
35 to 85% RH, no condensation
External dimensions
34.5x34.5x53 mm
Alias name
JTX-3C/JQX-10F-3Z/JTX-3Z power relay, electric relay, electrical relay
JTX-3C electromagnetic relay related products
No
Model Number
Coil Voltage
Related Product
1 JTX-3C-380VAC(-220VAC, -110VAC, -24VAC, -24VDC, -6VDC)
380VAC; 220VAC; 110VAC; 24VAC; 24VDC; 6VDC
==========
Hign-concerned Chemical : None
Power Source : AC
Theory : Electromagnetic Relay
Protect Feature : Dust cover
is_customized : Yes
Usage : General Purpose
Contact Load : Low Power
Model Number : JTX-3C
Voltage : 220V
