Signal Isolation Transmitter Distribution Current Voltage Multi Output 4-20MA 0-5V 0-10V With Power Supply
THS-IP series current input distribution isolator uses DC24V power supply to provide isolated distribution power supply for the transmitter on site, and simultaneously transmit the current signal generated by the transmitter from the site to the control room, PLC, DCS, etc.
The input interface current is universal for two-wire transmitters. The internal uses efficient magneto-electric isolation technology. The input, output and power supply are isolated from each other. It has the characteristics of high accuracy, high linearity, extremely low temperature drift, short response time, etc

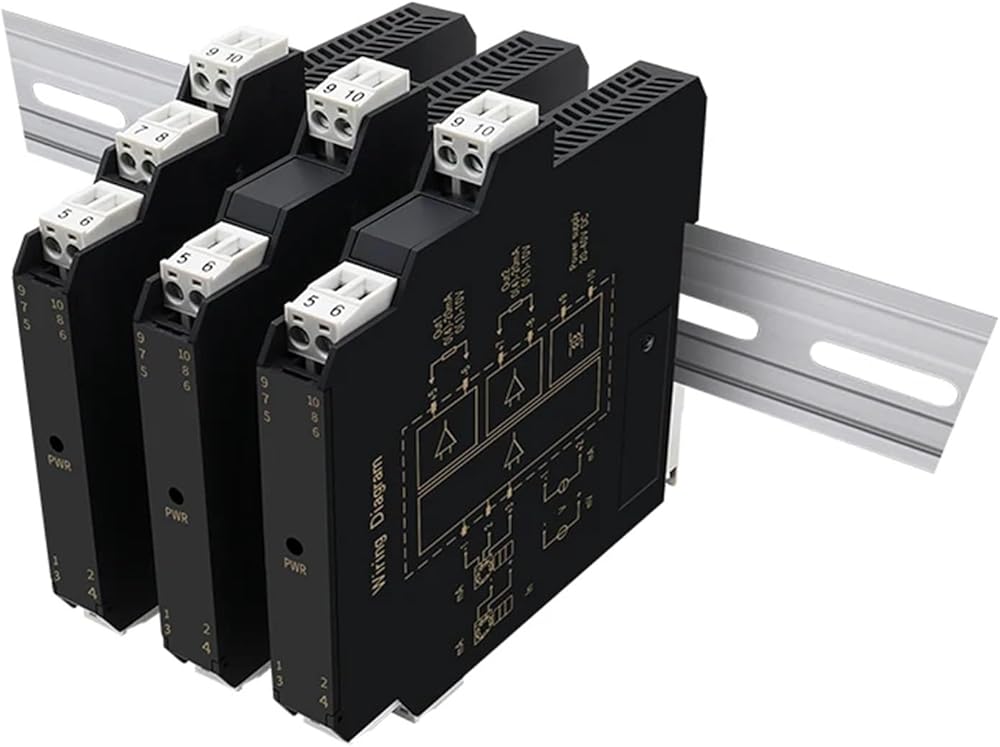

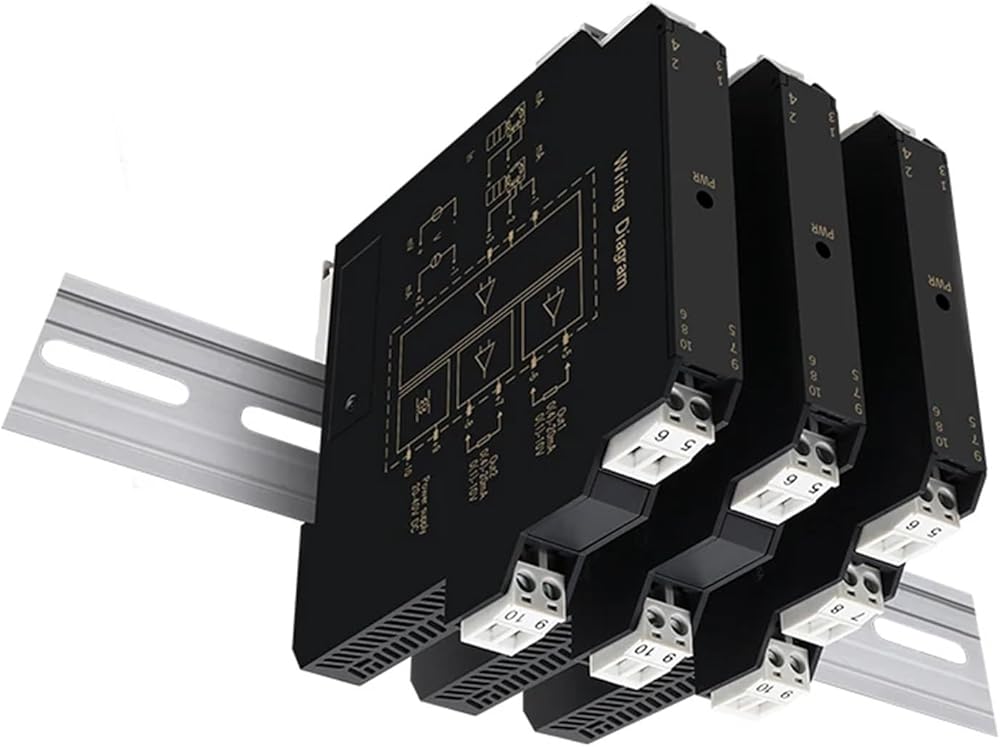

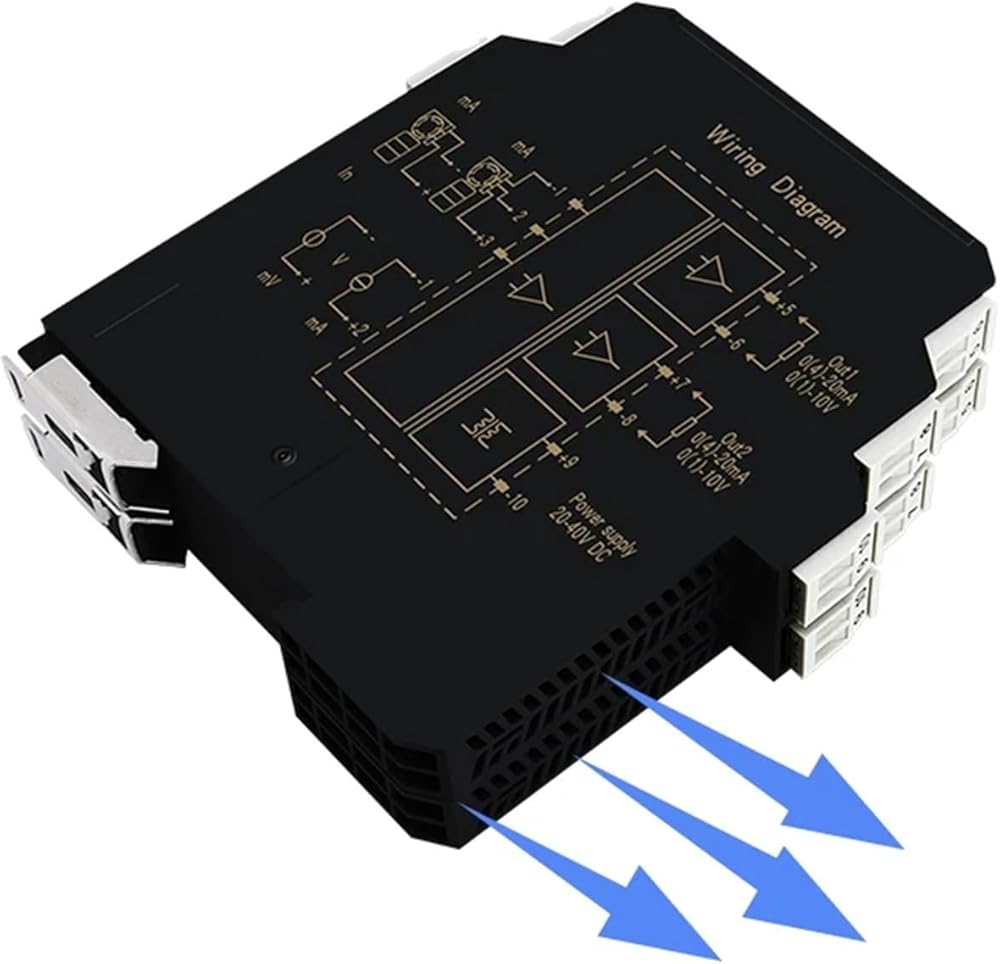

DIN rail independent installation mode, 12.8mm shell, using the latest energy-saving circuit, almost no heat emission, minimal temperature rise, suitable for rail intensive installation.
Main Technical Parameters
Input
Input Signal
4-20mA;0-20mA;0-5V;0-10V
Max Input Current
25mA
Distribution Voltage
21VDC
Input Impedance
25
Output
Output Signal
4-20mA;0-20mA;0-5V;0-10V
Max Output Current
25mA
Output Load Resistance
RL800(Output is current signal)
RL1M(Output is voltage signal)
General Technical Parameters
Channel
1IN / 1 OUT(THS-IP1XX)
1IN / 2 OUT(THS-IP2XX)
2IN / 2 OUT(THS-IP5XX)
Power Supply
DC 24V,Voltage Range:DC 20~40V
Current Consumption
39mA(1IN/1OUT,24V,Distribution input,20mA output,load resistance=550)
58mA(1IN/2OUT,24V,Distribution input,20mA output,load resistance=550)
93mA(2IN/2OUT,24V,Distribution input,20mA output,load resistance=550)
Basic Accuracy
±0.1%F.S
Temperature Drift
±1uA/10
Respond Time
10mS(0-90%)(TYP)
Power on Stability Time
1S
Insulation Strength
2500VAC/1min(among input,output,power)
Insulation Resistance
100M(among input,output,power)
Operating Temp
