Cross Roller Guides
1 X Sliding table
1 X Coupling
Module material: Aviation aluminum 6061

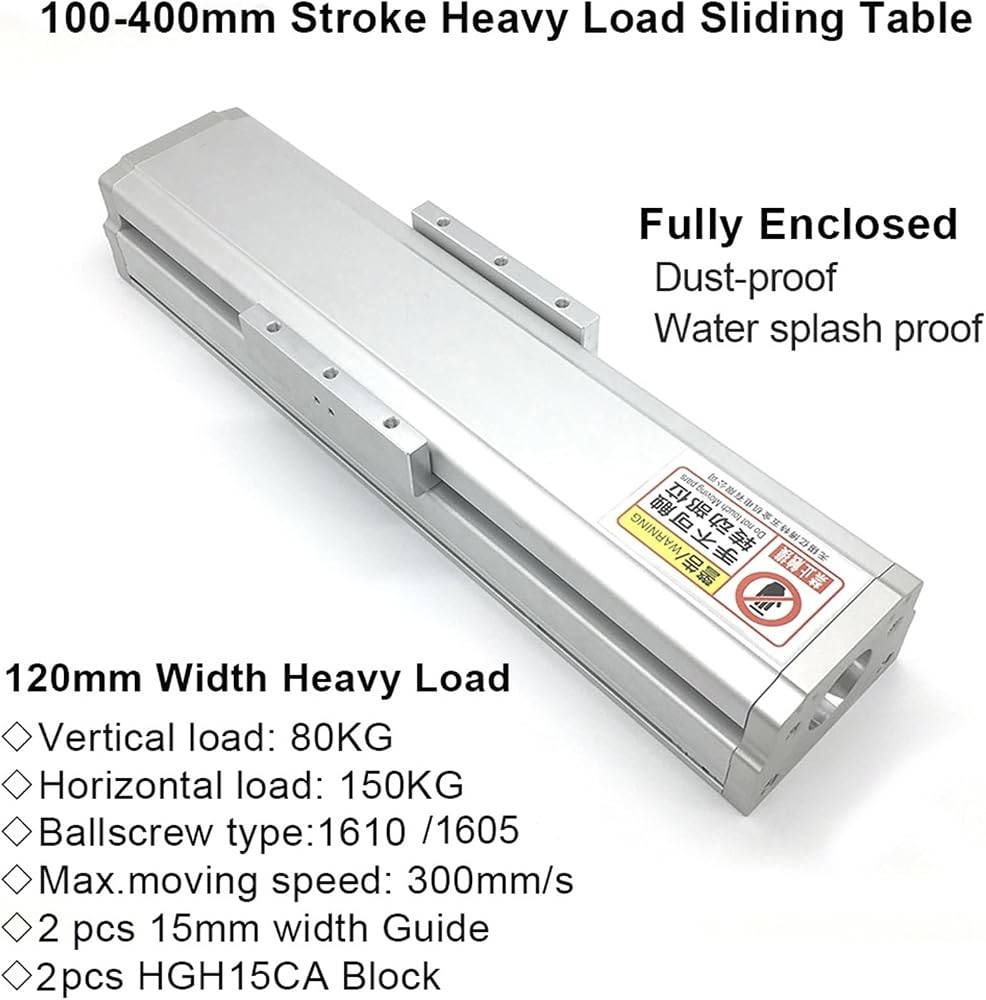

Stroke:100/200/200/400MM for choose (Effective Stroke)
Horizontal load: 150KG (Max)
Vertical load:80KG(Max)

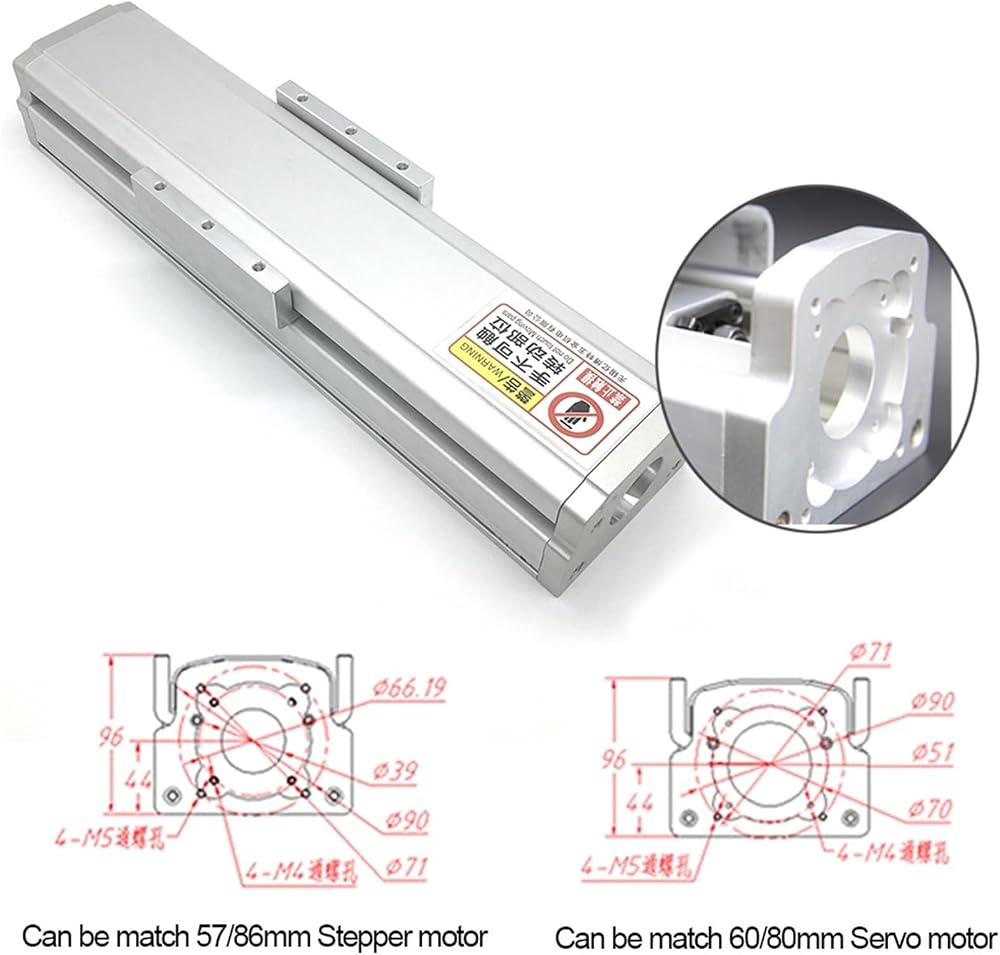

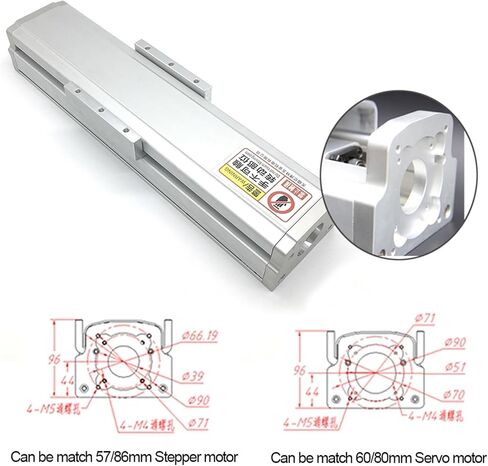

Motor bracket: 57mm, 86mm, 60mm,80mm Stepper/Servo motor brackets for choose

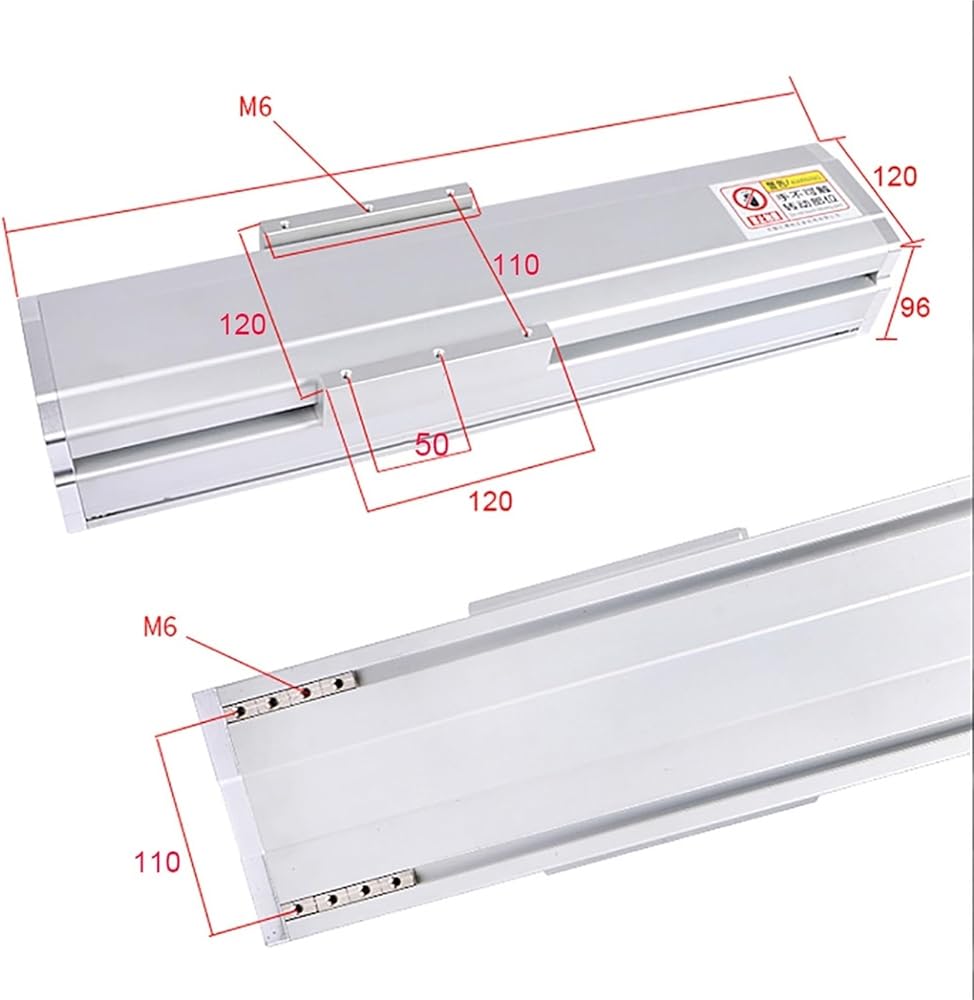

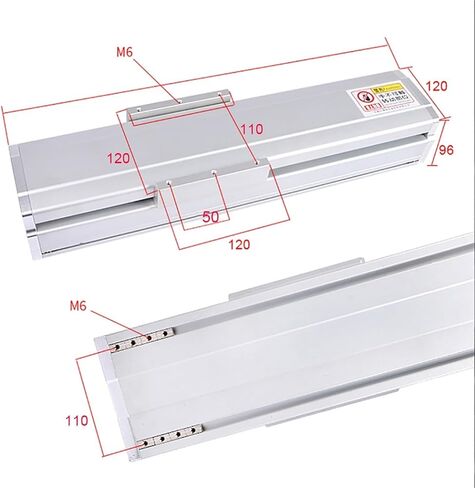

Mobile panel size: 120mm X 120mm
Slide height: 96mm
Module width: 120mm
Guide: 2XHGR15 (15MM Width )
Block: 2X HGH15CA
Ballscrew type: 1605/1610 (Diameter 16mm, lead 10mm )
If you need 1605 ball screw or other strokes, please contact us
Ball screw accuracy: C7
Max.moving speed: 300mm/s
Coupling hole size: 8mm hole for 57mm Stepper motor bracket
14mm hole for 86mm Stepper motor bracket
14mm hole for 60mm Servo motor bracket
19mm hole for 80mm Servo motor bracket
Model Number : QMF120-1610
Guide Width or Diameter : 15mm
Ballscrew : 1605/1610
Ball screw accuracy : C7
Guide : 2XHGH15R (15MM Width )
Block/Sliders : 2pcs HGH15CA
Horizontal Load : 150KG (Max)
Vertical Load : 80KG(Max)
Mobile panel size : 120mm X120mm
Slide height : 96mm
Module width : 120mm
Max.moving speed : 300mm/s
