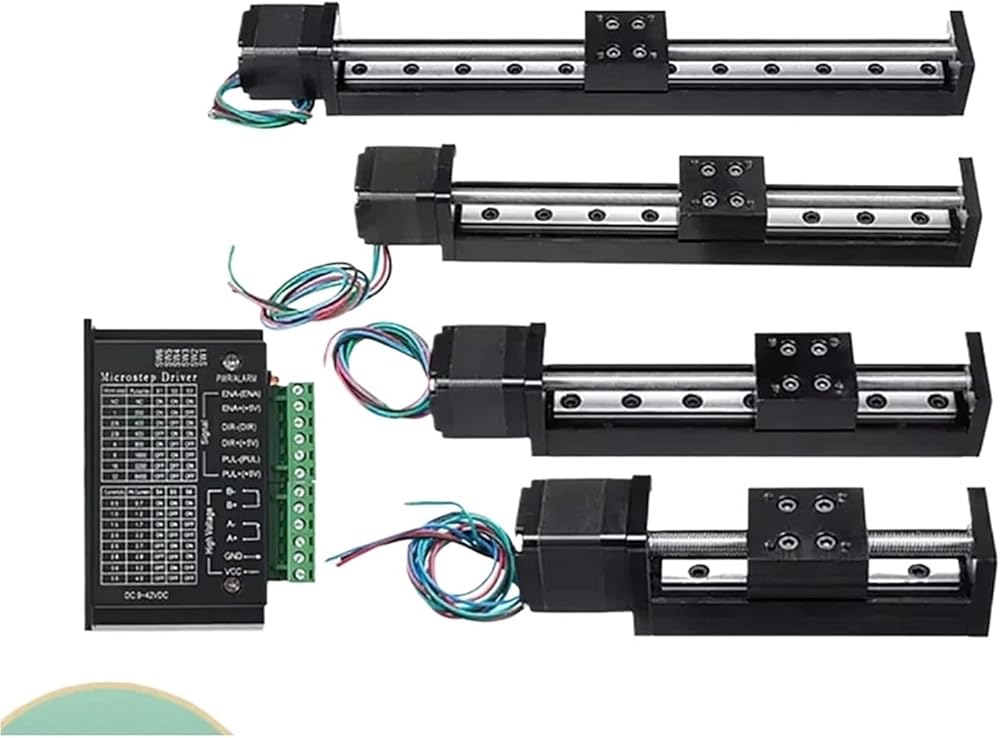

Cross Roller Guides

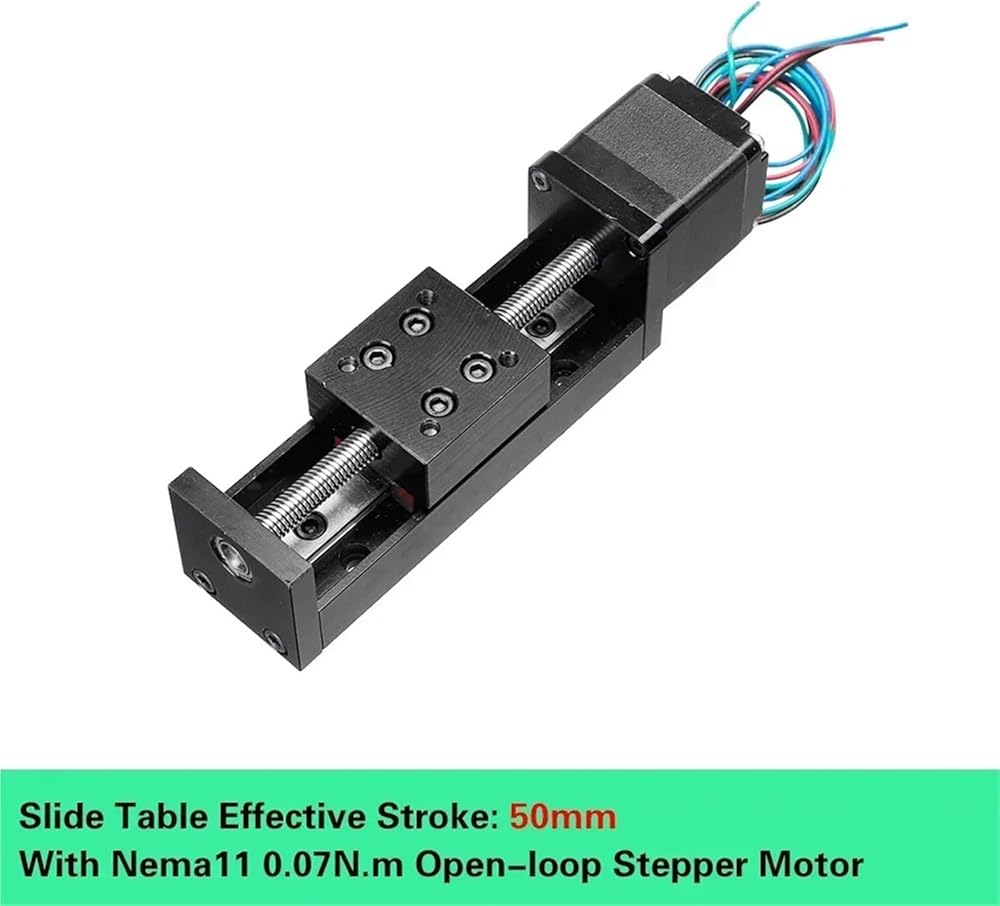

1* Sliding Table
1* 2PH Open-loop Stepper Motor
1* TB6600 Drive

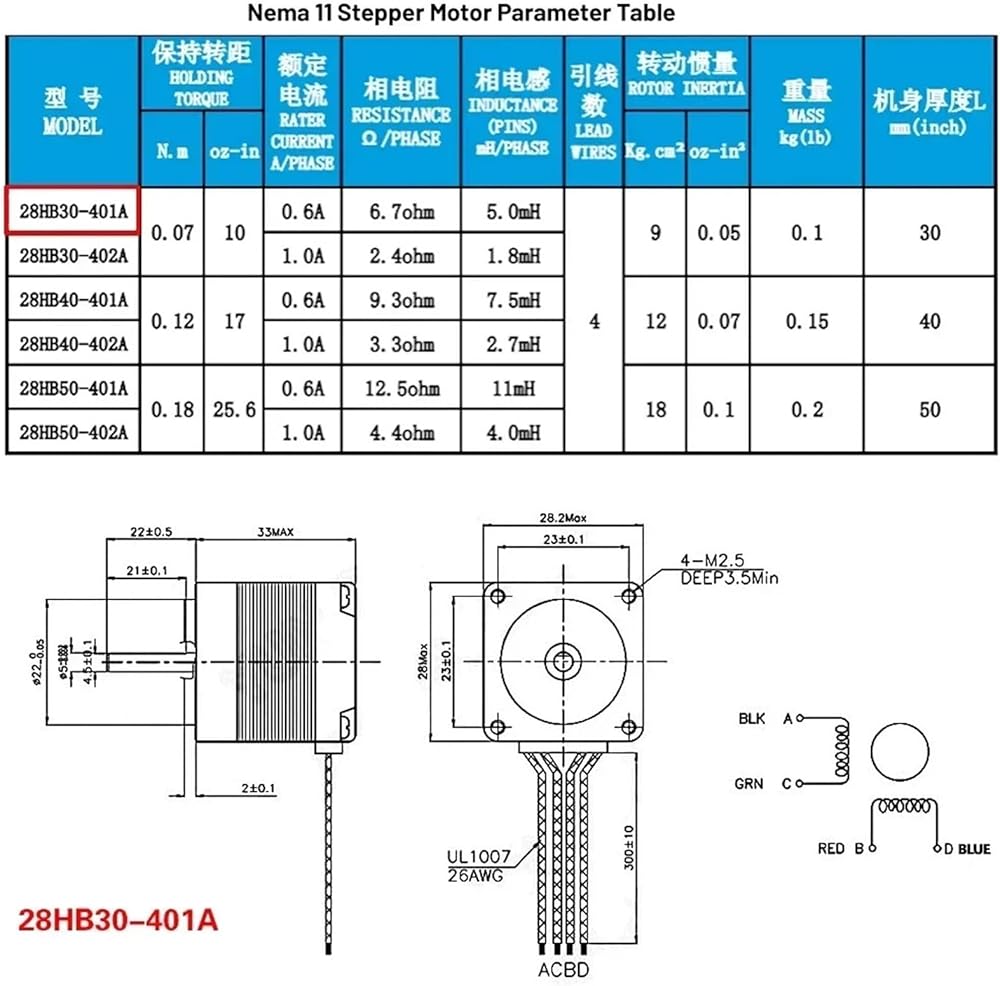

Stepper Motor Specifications :
Model: 28HB30-401A
Holding torque:0.07N.m
Body length:30mm Shaft diameter: 5mm
Type:Hybrid MotorPhase: 2 Phase
Step angle: 1.8degree

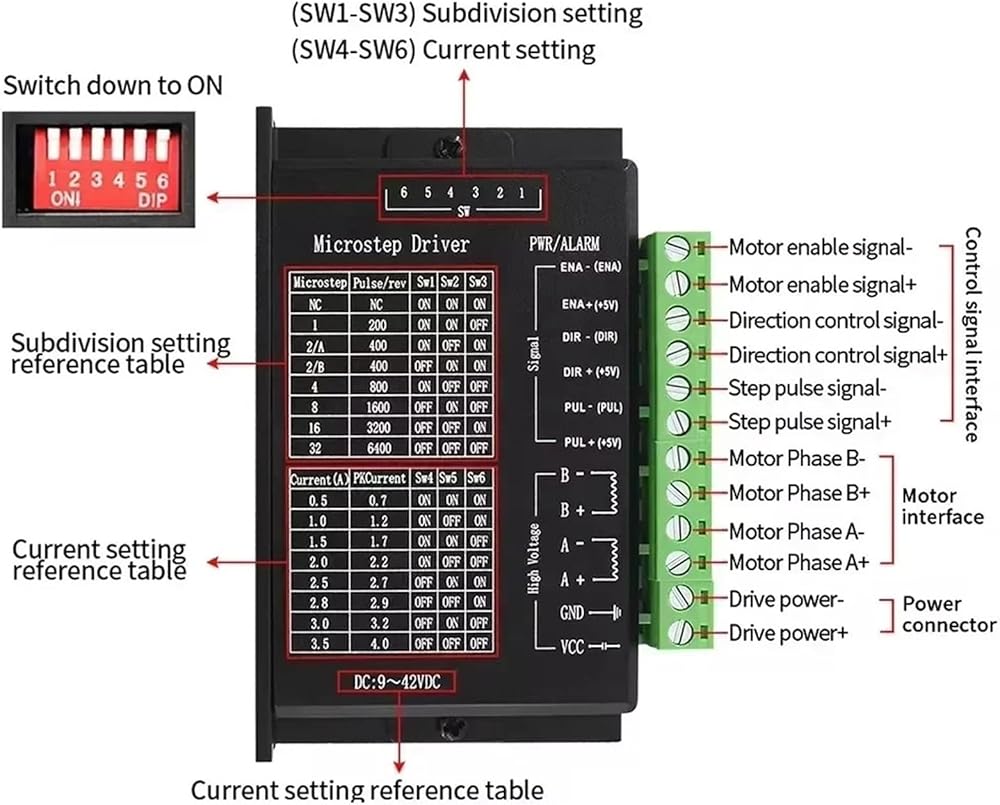

Drive Specifications:

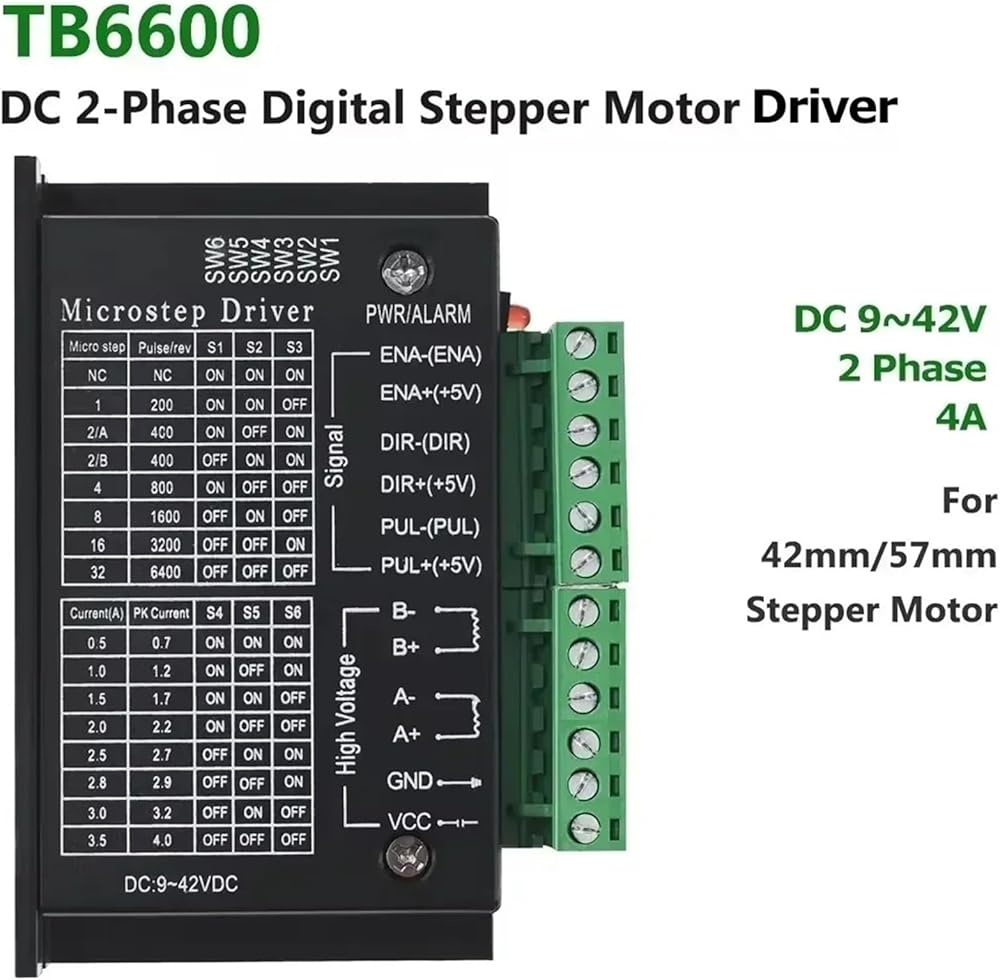

Model: TB6600
Model Number : T0601
Guide Width or Diameter : 6mm

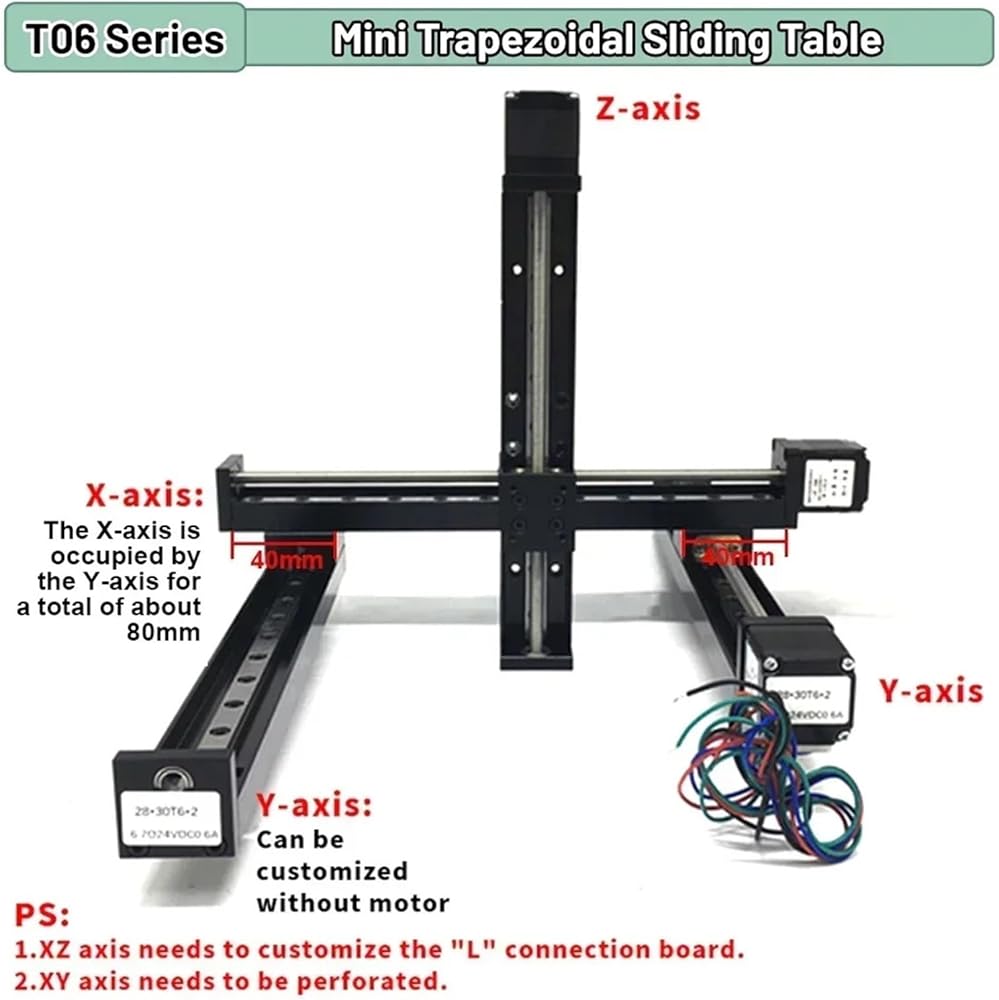

Product keyword : Electric Sliding Table
Slide type : Trapezoidal lead screw sliding table
Horizontal load : 5KG (Max)
Vertical load : 2.5KG (Max)
Motor Holding torque : 0.07N.m

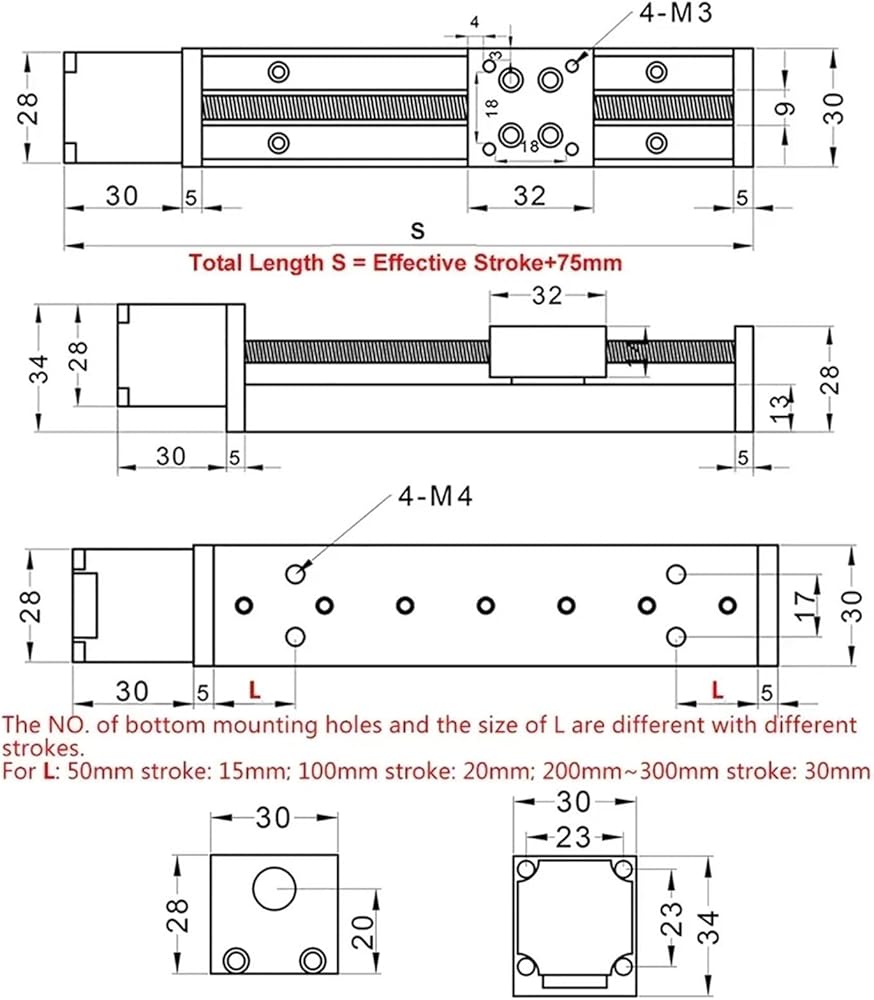

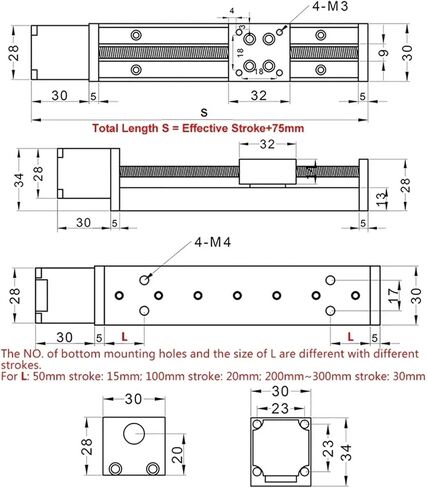

Effective stroke : 50mm-300mm
Mobile panel size : 30mm*32mm
Repeat positioning accuracy : 0.02mm-0.03mm
Base plate material : Aluminum profile
Rail material : Bearing steel
Maximum speed : 80mm/s
Current : 0.6A
Step angle : 1.8degree
Drive Input voltage : DC 9-42V
