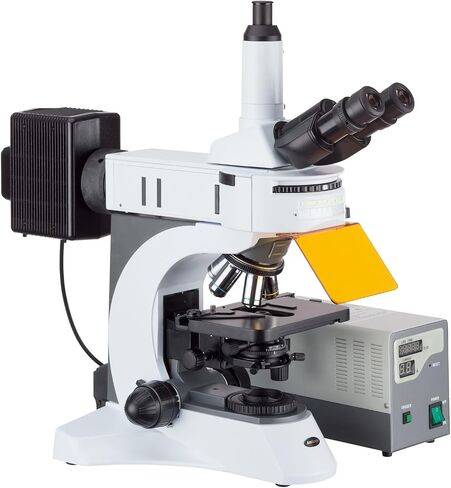

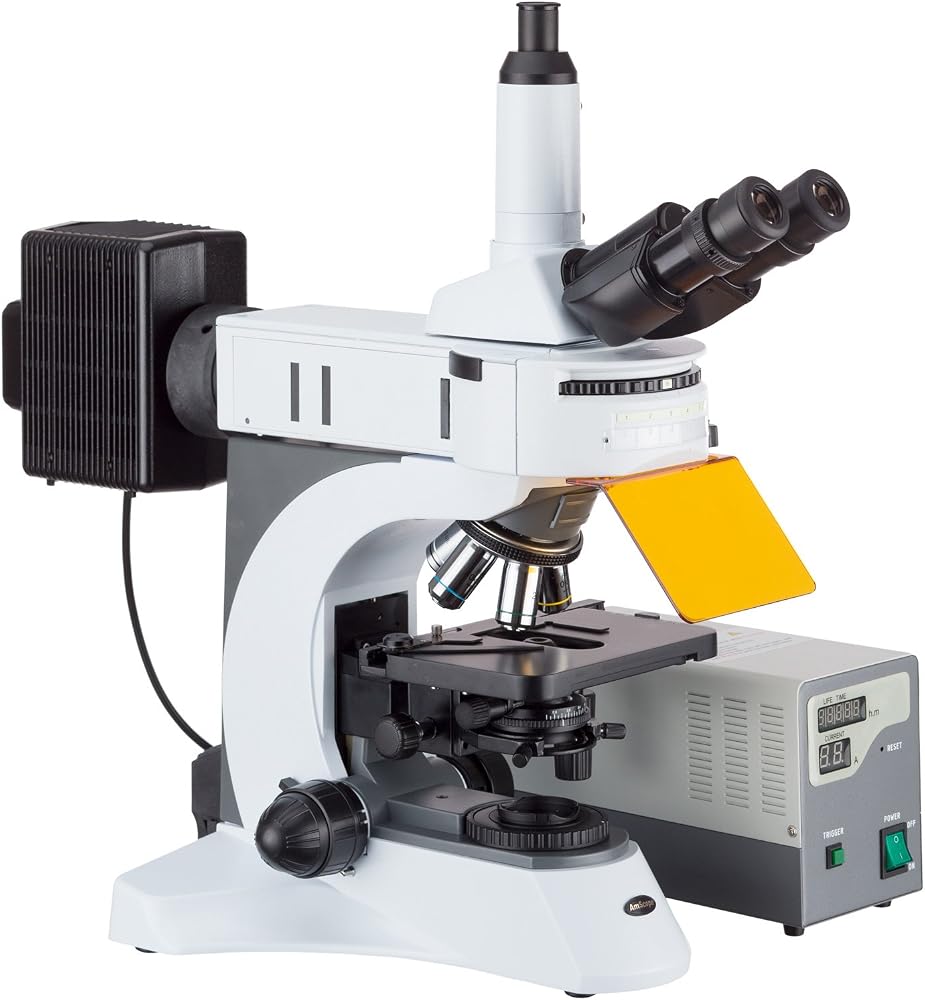

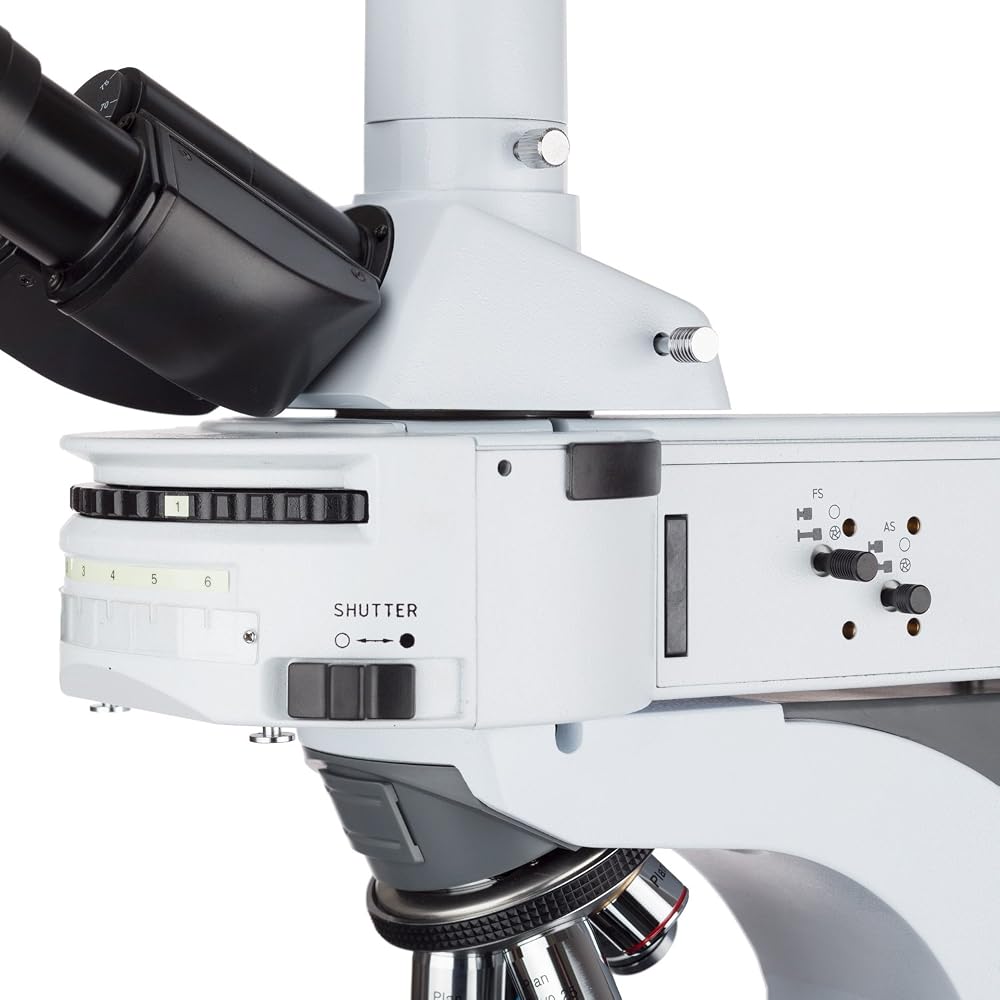

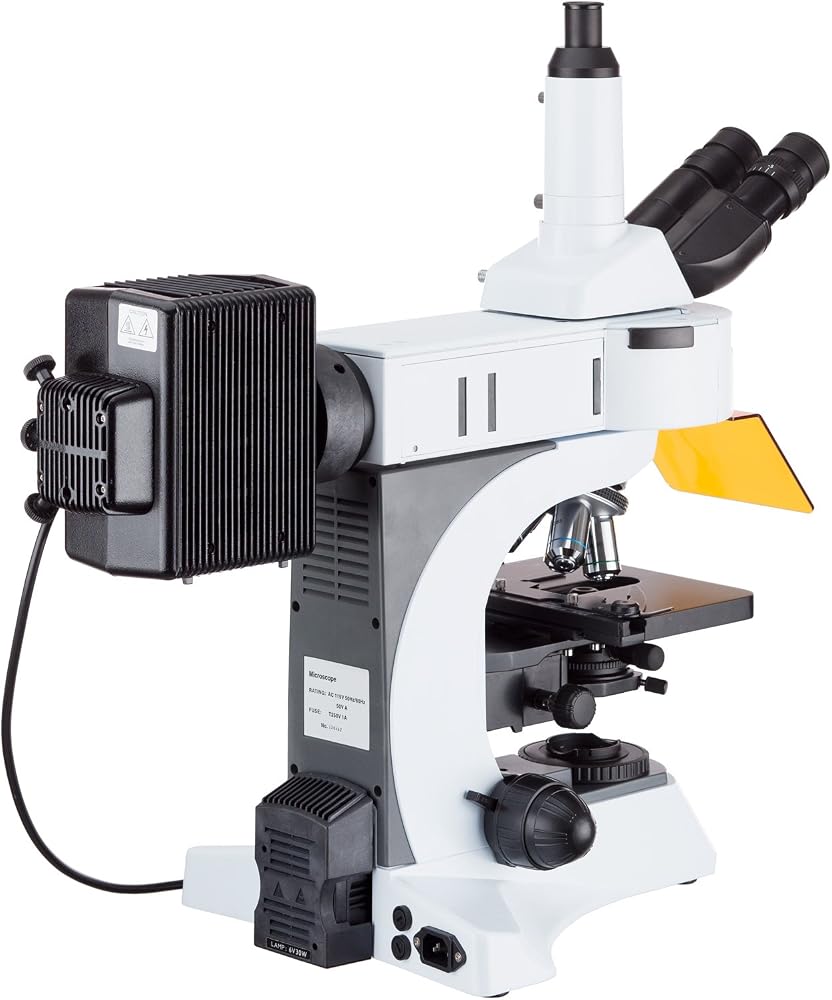

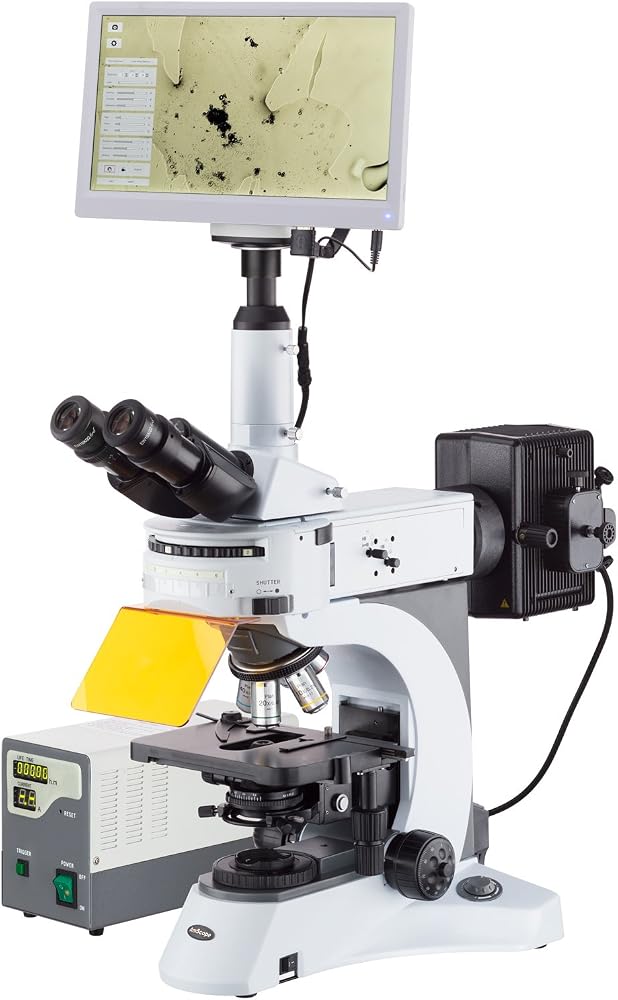

FM820T هو مجهر مضان عمودي مزود بإضاءة منقولة ومنعكسة، وبرج مكون من ستة مرشحات. تم بناء المجهر حول نظام بصري مصحح لا نهاية له مع نطاق تكبير 40X-1000X، وإضاءة كوهلر قطرية ومنظارية. يستخدم المصباح الأسقفي القوي واسع النطاق بقدرة 100 واط وبخار الزئبق محدد مرشح دوار يمكنه استيعاب ما يصل إلى ستة كتل مرشح مضان؛ تم تضمين كتل الإثارة فوق البنفسجية والبنفسجية والأزرق والأخضر بالفعل. يستخدم مصباح المرحلة الفرعية مصباح هالوجين بقدرة 30 وات مع عدسة ميدانية وغشاء لإضاءة متساوية وعالية التباين. تحتوي قطعة الأنف الخماسية الخلفية على خمس عدسات موضوعية لونية مخططة، بما في ذلك: 4X، و10X، و20X، و40X، و100X (زيت). يتميز رأس Siedentopf-design بميل قدره 30 درجة، ونطاق تعديل بين الحدقتين 48-75 ملم. يوفر منفذ الصور ثلاثي العينيات حاملًا ثابتًا ومخصصًا لنظام التصوير. يستخدم المجهر ضبط التركيز الخشن والدقيق متحد المحور، بالإضافة إلى التحكم المحوري في ترجمة X وY للمرحلة 7.2 × 5.6 بوصة. يوفر نظام التصوير الرقمي فيديو بدقة 1080 بكسل في الوقت الفعلي على شاشة LCD مقاس 11.6 بوصة بمعدل يصل إلى 60 إطارًا في الثانية. تم تصميم البرنامج الداخلي للنظام بشكل أساسي للاستخدام المستقل، ويتم التحكم فيه عبر ماوس USB المرفق. يمكن التقاط الصور والفيديو وتخزينها على محرك الأقراص الرقمي الآمن المدمج. يمكن أيضًا توصيل الكاميرا بجهاز كمبيوتر يعمل بنظام Windows عبر USB، مما يسمح بالتحكم في البرامج باستخدام مجموعة من أدوات التحرير والقياس. الميزات: نظام بصري مصحح لا نهاية له مع إضاءة Koehler 100 واط مضان واسع النطاق إضاءة مع أربع كتل مرشح مثبتة مسبقًا قطعة أنف خماسية معكوسة مرحلة ميكانيكية دقيقة مع مشبك منزلق تعديل Siedentopf بين الحدقتين بدون تعويض خمس عدسات موضوعية لونية مخططة: 4X، 10X، 20X، 40X، 100X (زيت) خمسة مستويات تكبير: 40X، 100X، 200X، 400X، 1000X إطار متين من سبيكة الزهر مع لمسة نهائية من المينا مقاومة للبقع المواصفات: النظام البصري: قطعة الأنف المصححة بشكل لا نهائي: معكوس، محمل كروي خماسي الأهداف: خطة لا لونية 4X، 10X، 20X، 40X (زنبرك)، 100X (زنبرك، زيت) العدسات: 10X رأس مجال واسع لالوني: رأس Siedentopf ثلاثي العينيات، تعديل بين الحدقتين مائل 30 درجة: 48 مم - 75 مم المرحلة الميكانيكية: 185 مم × 142 مم التركيز: موضع منخفض، محوري خشن/ناعم نطاق السفر للمرحلة: 75 × 55 مم مصدر الضوء الأسقفي: 100 وات HBO مرشحات مضان بخار الزئبق القوسية: - الأشعة فوق البنفسجية: BP330-385nm، DM400nm، BA420nm - البنفسجي: BP400-410nm، DM455nm، BA455nm - الأزرق: BP460-495nm، DM505nm، BA510-550nm - أخضر: BP510-550nm، DM570nm، BA590nm مصدر الضوء التشخيصي: 30 وات مواصفات الكاميرا: المستشعر: Sony IMX236 CMOS حجم المستشعر: 1/2.8" الدقة الثابتة: 3264x1840، 1920x1080 دقة الفيديو: 1920x1080 معدل الإطار: 60 إطارًا في الثانية @ 1920x1080 (معاينة HDMI)، حتى 30 إطارًا في الثانية @ 1920x1080 (USB، SD) تخزين الصور: فتحة بطاقة SD وقت التعرض: 0.001 ثانية ~ 10.0 ثانية التوافق: Windows (32/64 بت) شاشة XP/Vista/7/8/10 المواصفات: حجم الشاشة: 11.6 بوصة نسبة الشاشة: 16:9 الدقة: 1920x1080 لوحة العرض: IPS-Pro Dot pitch: 0.1338 مم السطوع: 320cd/㎡
