ملاحظة: يختلف كابل المحرك 5 فولت و12 فولت، يرجى ملاحظة ذلك قبل الشراء. شكرًا!

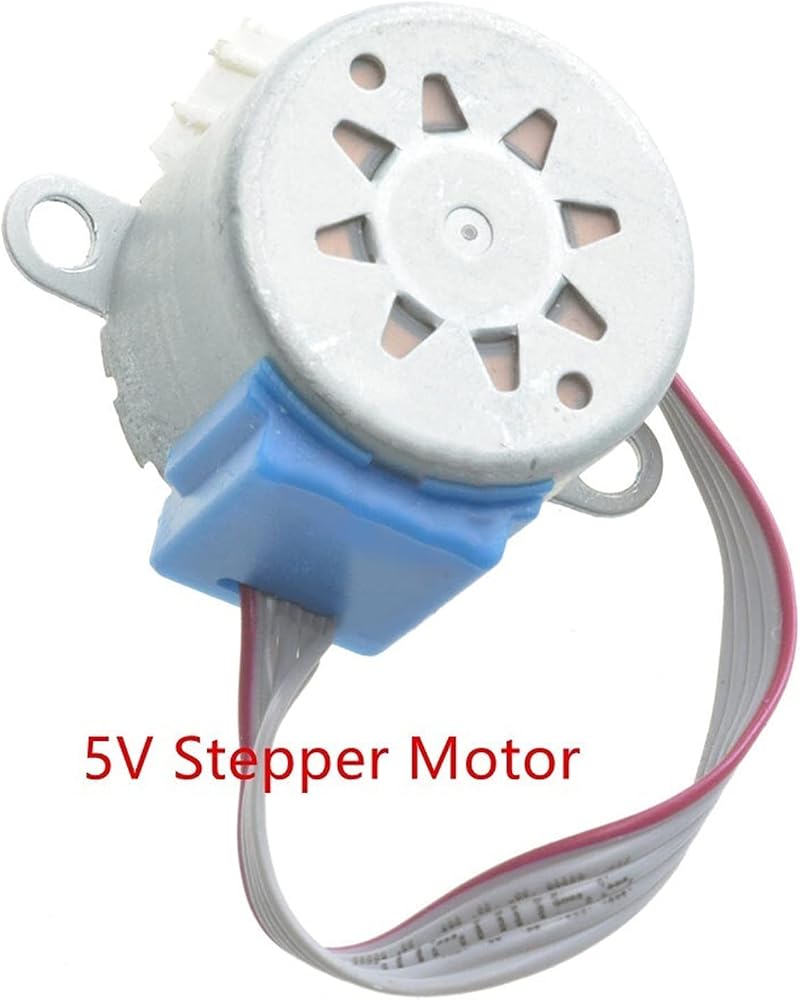

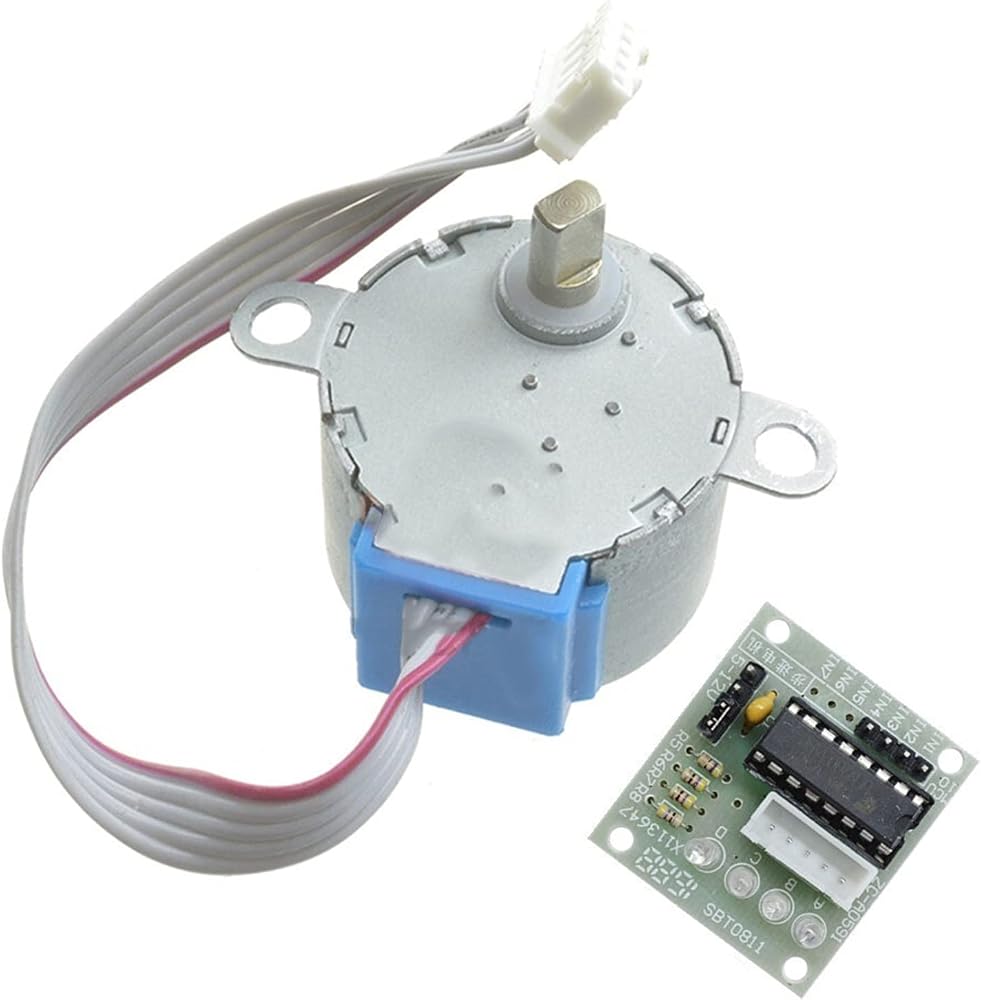

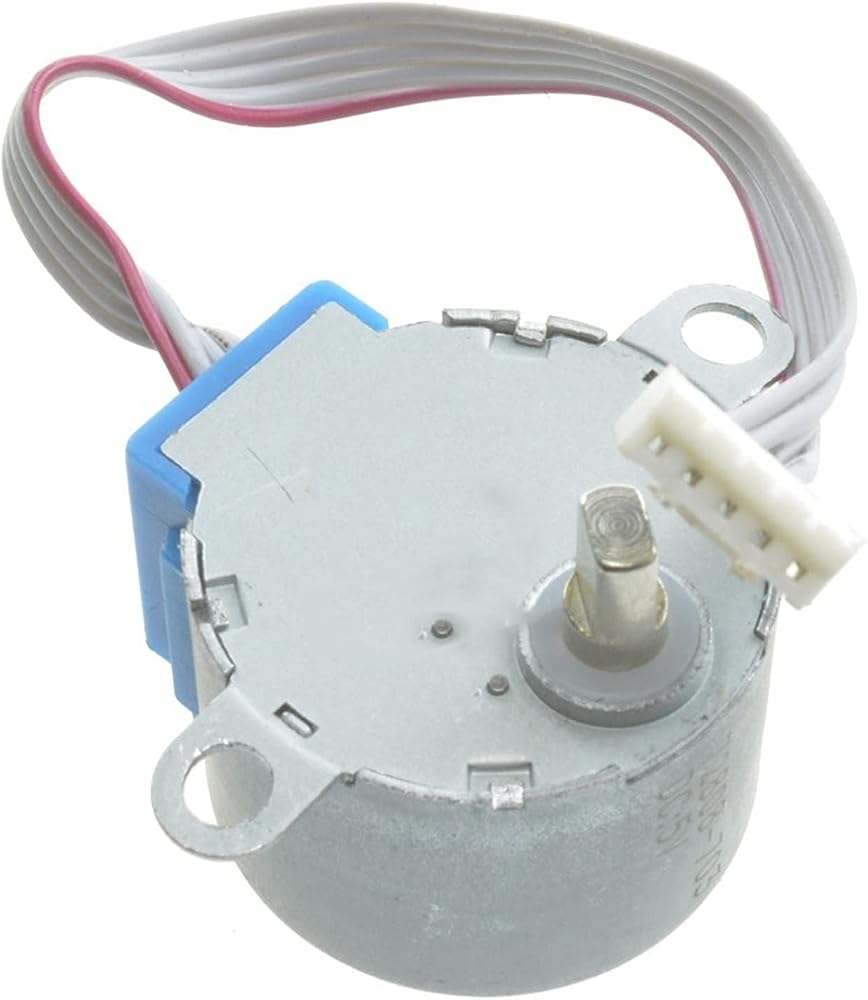

28BYJ-48 محرك متدرج
وصف:
محرك متدرج جير تيار مستمر 5 فولت 4 مراحل محرك تخفيض الخطوة
علامة تجارية جديدة وعالية الجودة.
القطر: 27 ملم.
الجهد االكهربى: 5 فولت/12 فولت (للخيارات)
زاوية الخطوة: 5.625 × 1/64.
نسبة التخفيض: 1/64.
يمكن تشغيل محرك متدرج ذو 5 خطوط بأربعة مراحل بواسطة شريحة ULN2003.
كما يمكن توصيله بمرحلتين للاستخدام.
اللون الفضي

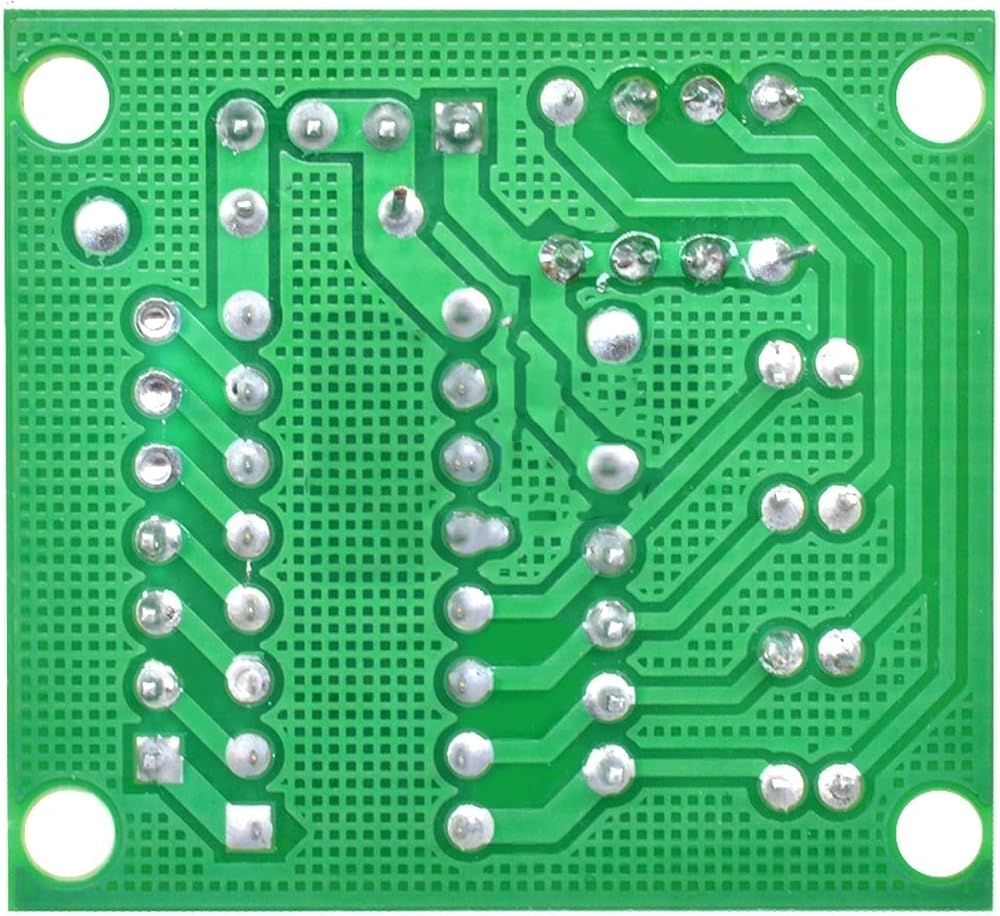

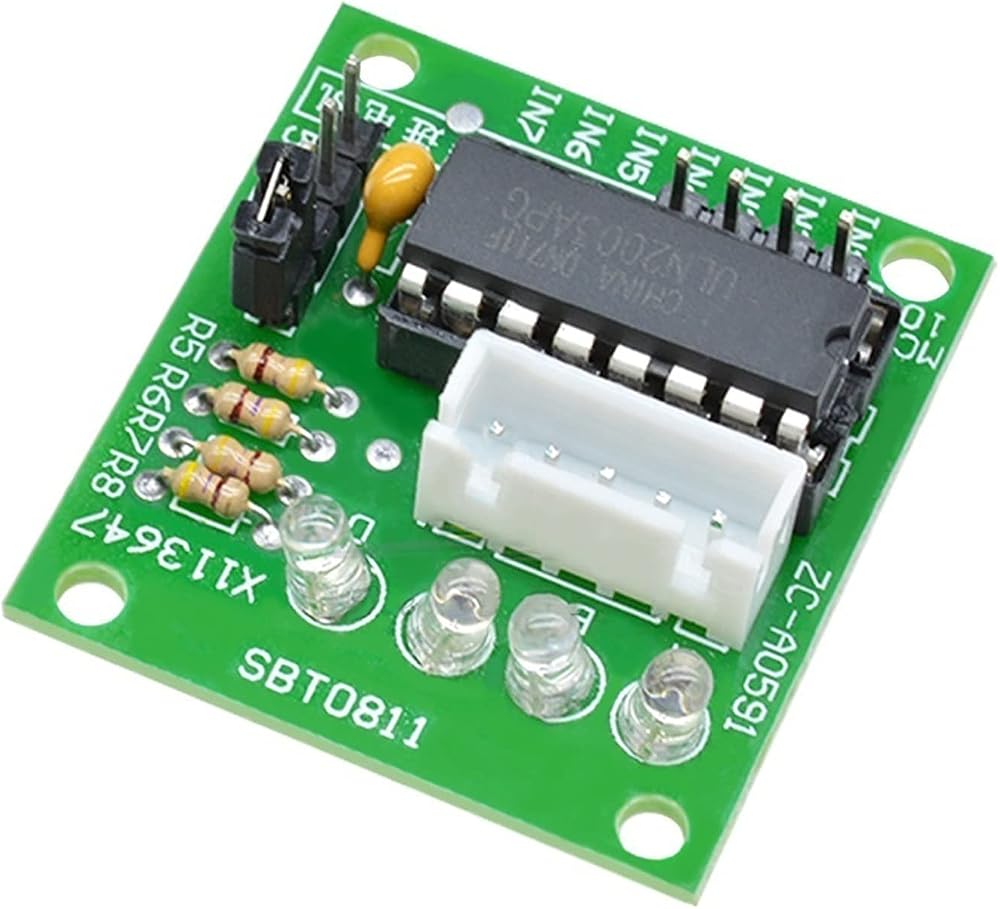

وحدة ULN2003:
تعمل شريحة الطاقة العالية ULN2003 على تشغيل محرك السائر
تشير مصابيح LED A وB وC وD إلى حالة محرك السائر رباعي الطور عند تشغيله
مجهزة بواجهة قياسية للمحرك المتدرج، يمكن إدخالها مباشرة عند استخدامها.
طريقة الأسلاك:

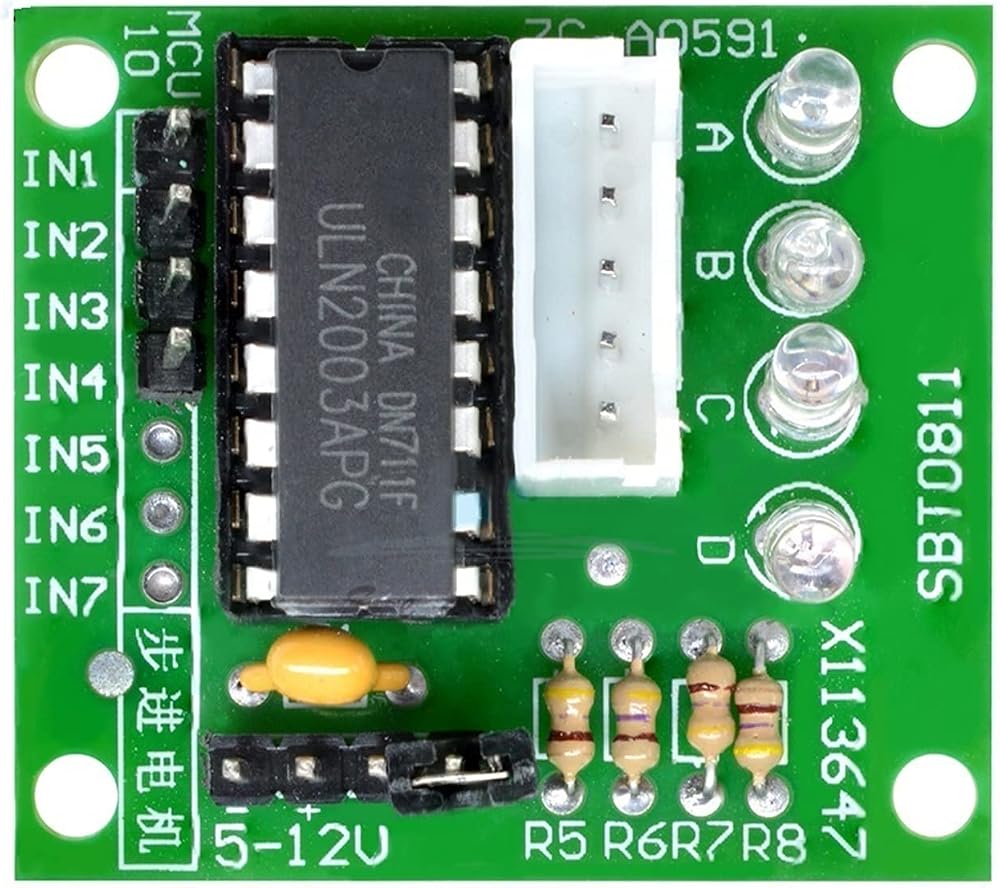

يسار IN1 ~ IN7 المطابق لخط 7 IO أحادي الشريحة ؛
الجانب الأيمن من تعريف دبوس المقبس الأبيض من الأعلى إلى الأسفل هو VCC، A، B، C، D (ثم الخط المشترك لمحرك السائر، المرحلة A، المرحلة B، المرحلة C، المرحلة D)؛
الجزء السفلي من دبوس GND الأرضي، V + ثم +5 V
مباشرة في لوحة تطوير وحدة التحكم الدقيقة أو لوحة النظام يمكن استخدامها، تحتاج إلى السحب من لوحة التطوير 4 منافذ IO، 5 فولت والأرض.
يتم توصيل لوحة التطوير/لوحة النظام ولوحة قيادة المحرك بواسطة 6 خطوط DuPont
حجم لوحة وحدة القيادة: 2.8 سم × 2.8 سم × 2 سم
