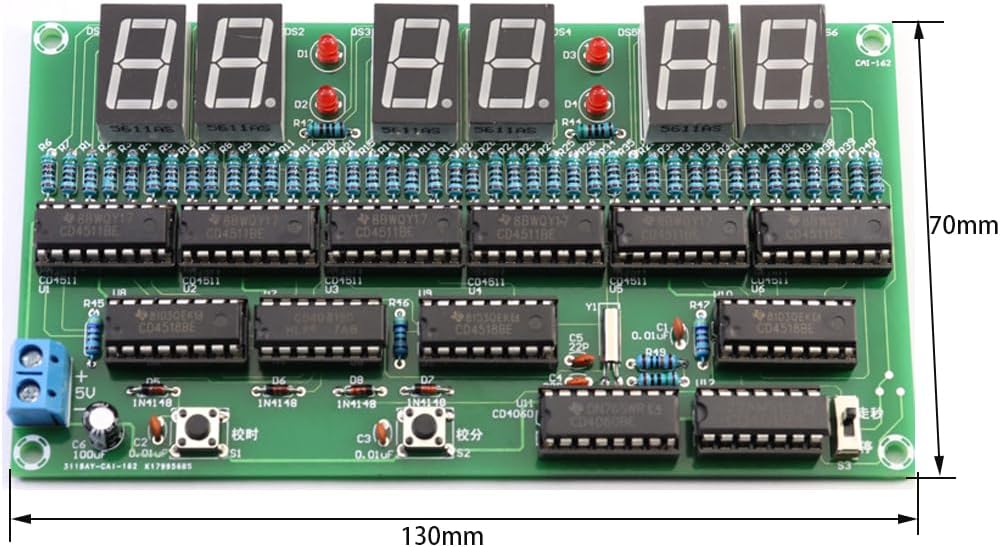

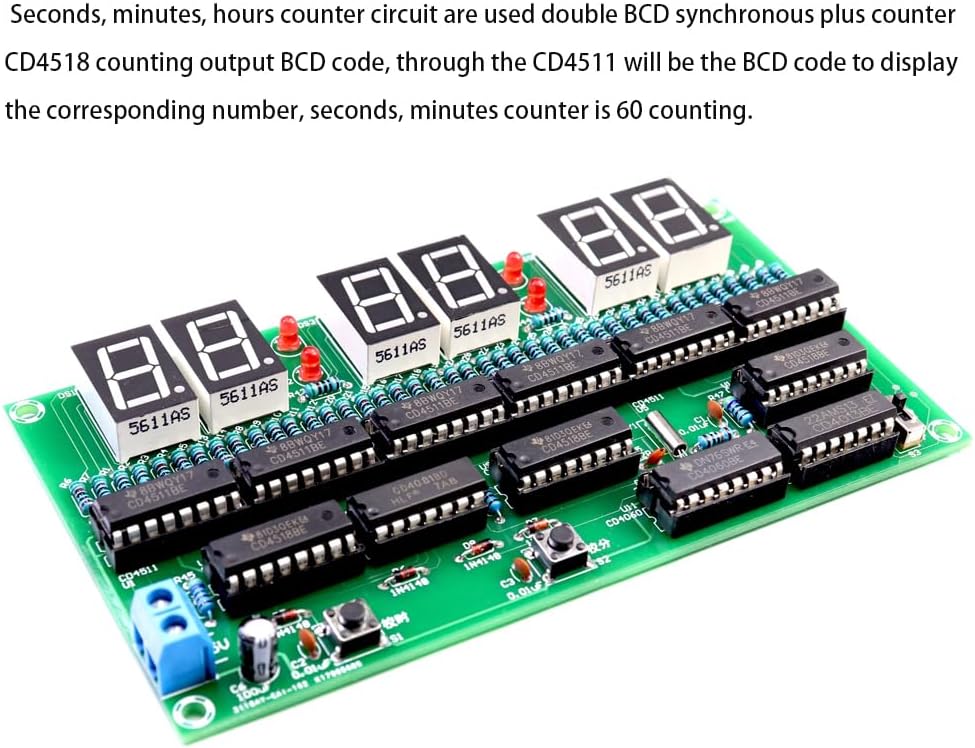

مبدأ تشغيل الدائرة الثنائية 60: عندما يكون الوقت 60 ثانية، يكون خرج 4518 بعشرة بت لرمز BCD هو 0110، من خلال دائرة البوابة (CD4581)
متصلة بمحطات Q2B وQ3B 4518، عندما تصل إلى 60 ثانية، هذين المحطتين في نفس الوقت، خرج 1، من خلال مخرج 1 مع البوابة
إلى CD4518 لمسح عدد إعادة العد من 00، وفي الوقت نفسه، لإعطاء إشارة فرعية أو وقت في الوقت نفسه، يتم إعطاء نبض زائد 1 إلى
إشارة الدقائق أو إشارة الوقت.
تعمل الدائرة الثنائية 24 بشكل مشابه للدائرة الثنائية 60، باستثناء أن الإشارة المأخوذة هي 24. خرج رمز بي سي دي من 4518 هو 0010 0100، والذي يمكن أن يكون
مأخوذة من محطات Q2B وQ3A من 4518. لا تحتوي الدائرة الكهربائية على وظيفة وقت ذاكرة انقطاع الطاقة، تحتاج إلى إعادة معايرة الوقت بعد انقطاع الطاقة.
تركيب الدوائر الكهربائية وتشغيلها.

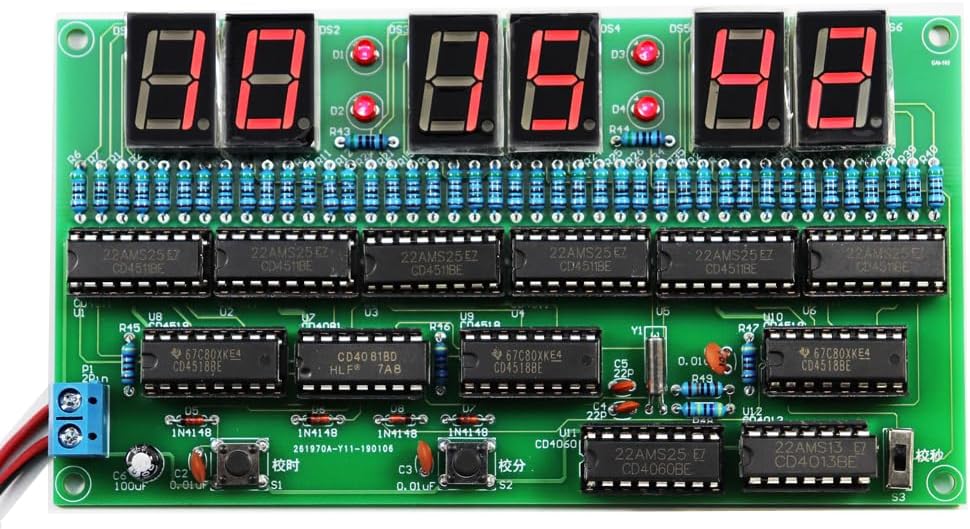

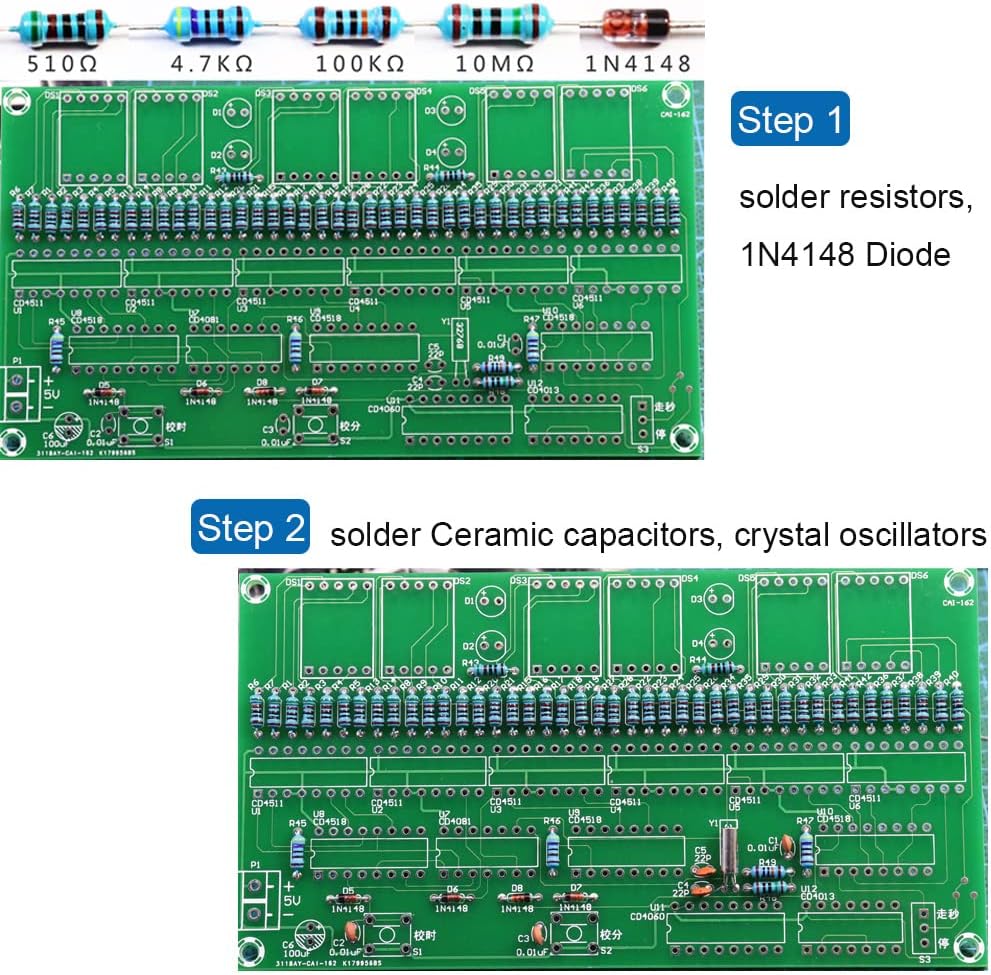

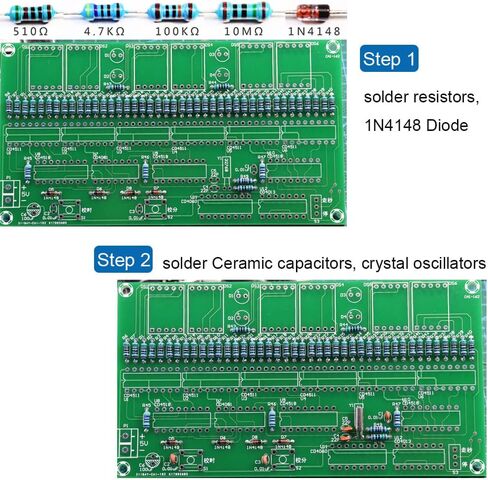

لحام بترتيب قائمة المكونات، قم بتثبيت المكون القصير أولاً ثم المكون الطويل.

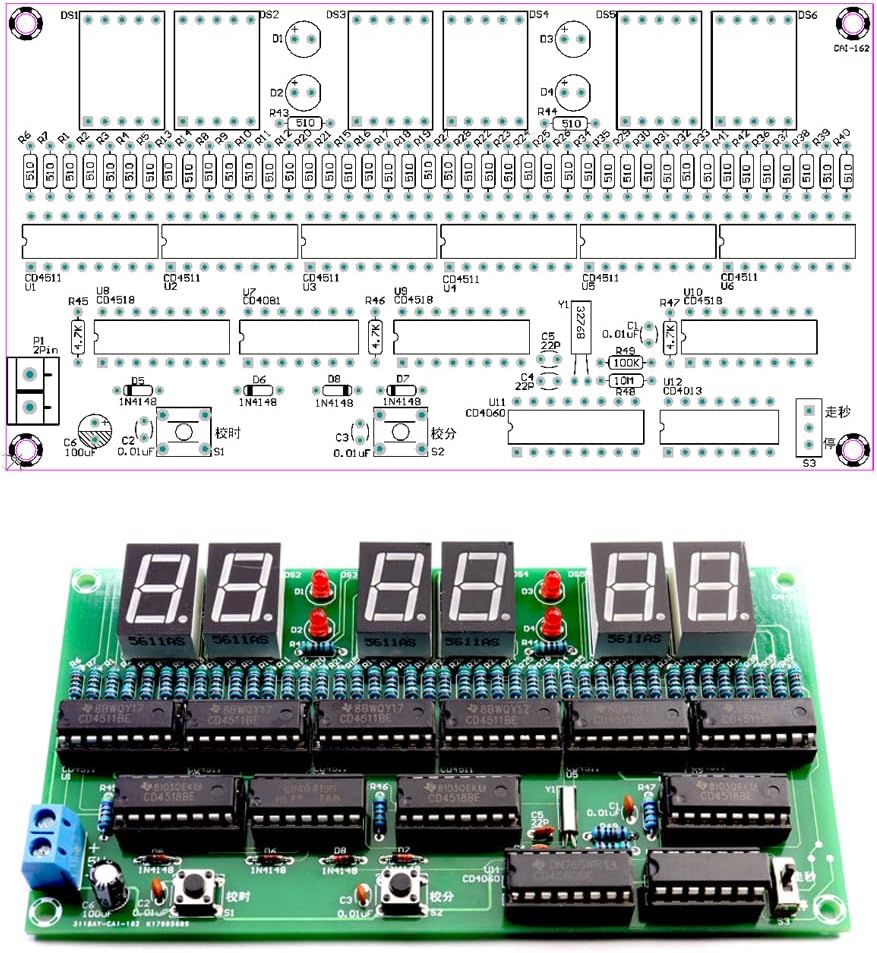

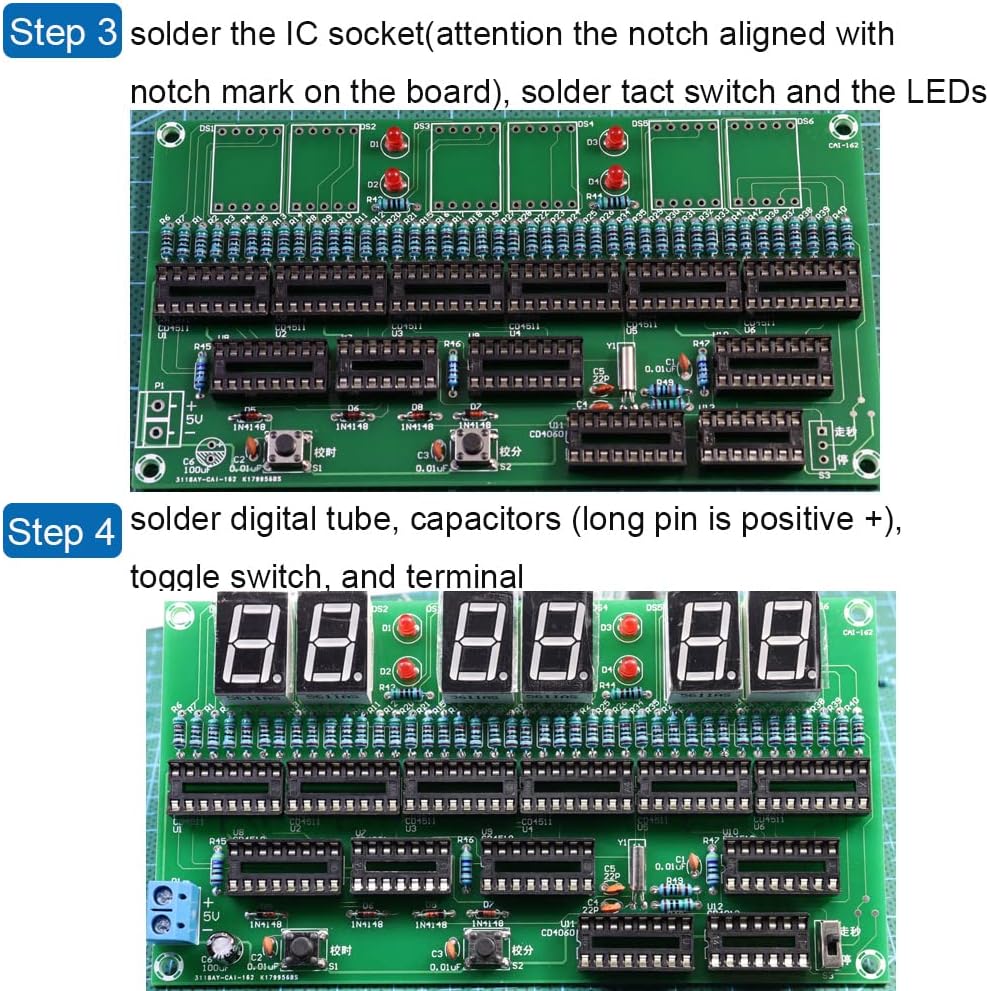

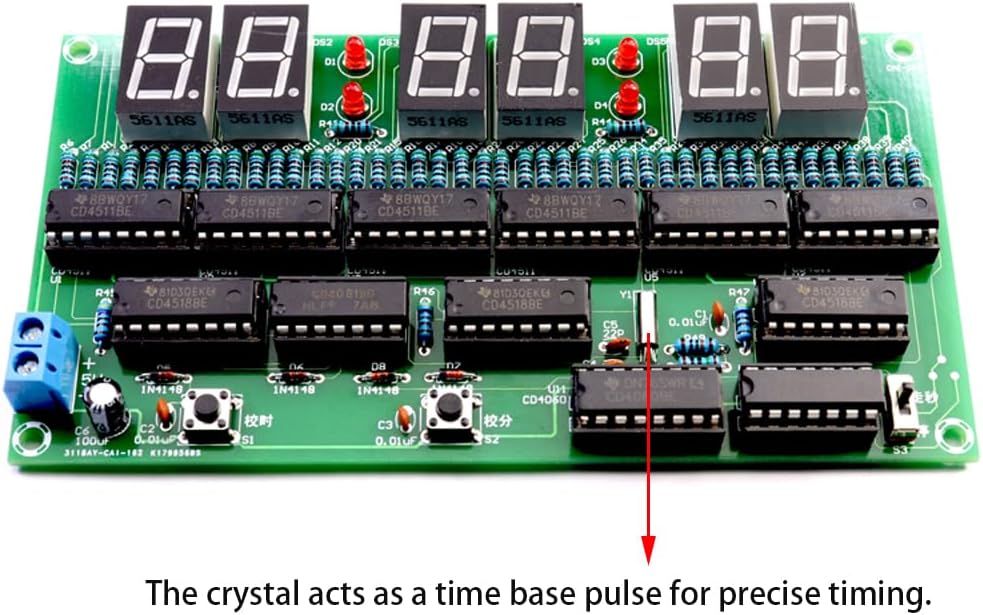

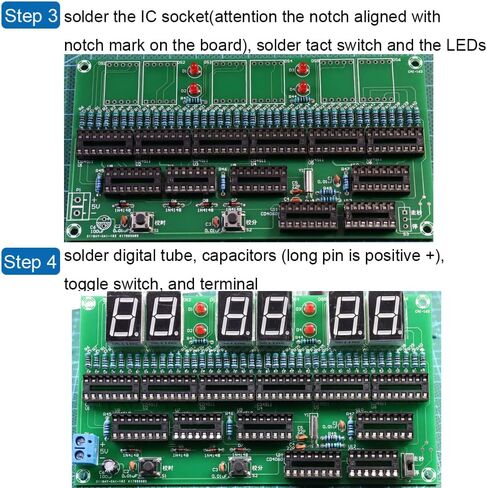

الدوائر المتكاملة ملحومة. حوامل اي سي أولاً، يتم تثبيت الرقائق على المقبس أخيرًا.
المكونات التي لا تميز بين اتجاه الدبوس: المقاومات والكريستال ومكثفات السيراميك ومفاتيح التبديل.
مكونات ذات أعمدة موجبة وسالبة: الثنائيات الباعثة للضوء والمكثفات الكهربائية ذات الدبوس الطويل موجبة، تتماشى مع الوضع المحدد + على اللوحة،
ويتم محاذاة موضع 1N4148 مع دائرة سوداء مع موضع العلامة البيضاء على اللوحة.

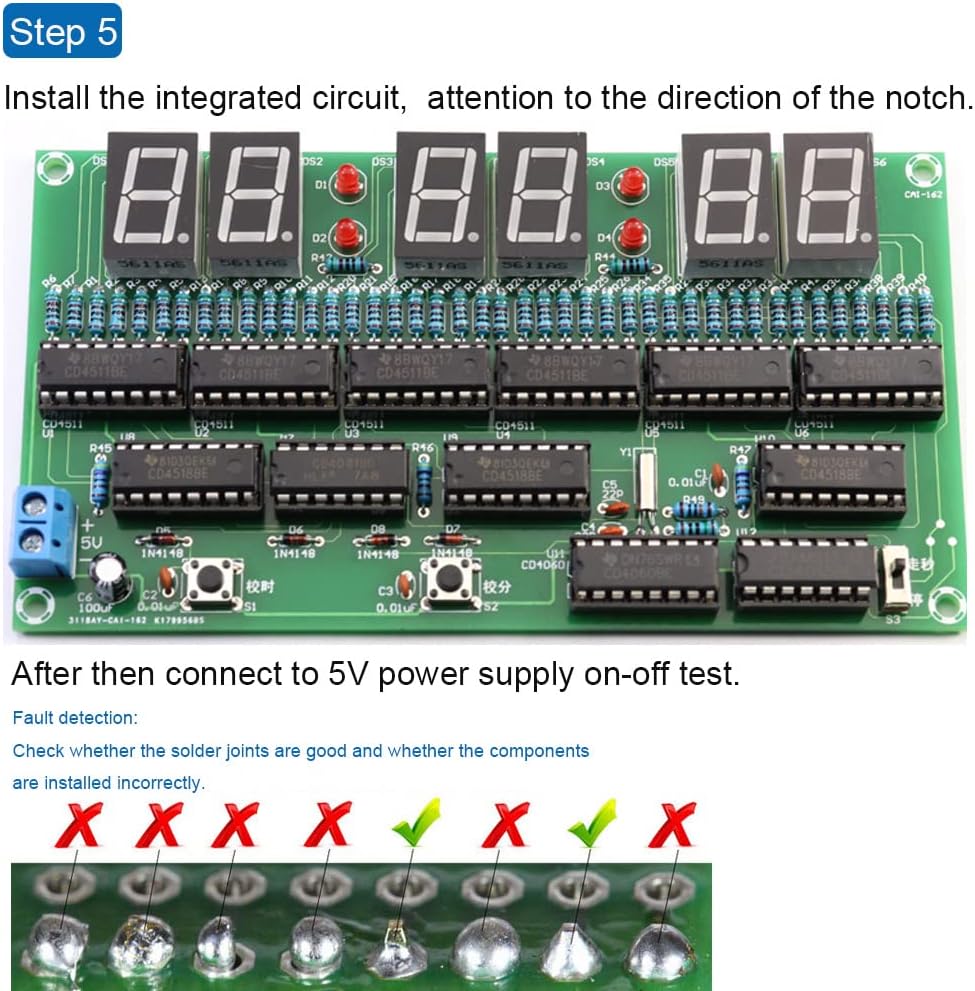

يتم محاذاة موضع الشق لحامل الدوائر المتكاملة مع اتجاه موضع الشق على لوحة الدائرة، كما يتم محاذاة موضع الشق للدائرة المتكاملة مع علامة الشق على لوحة الدائرة.

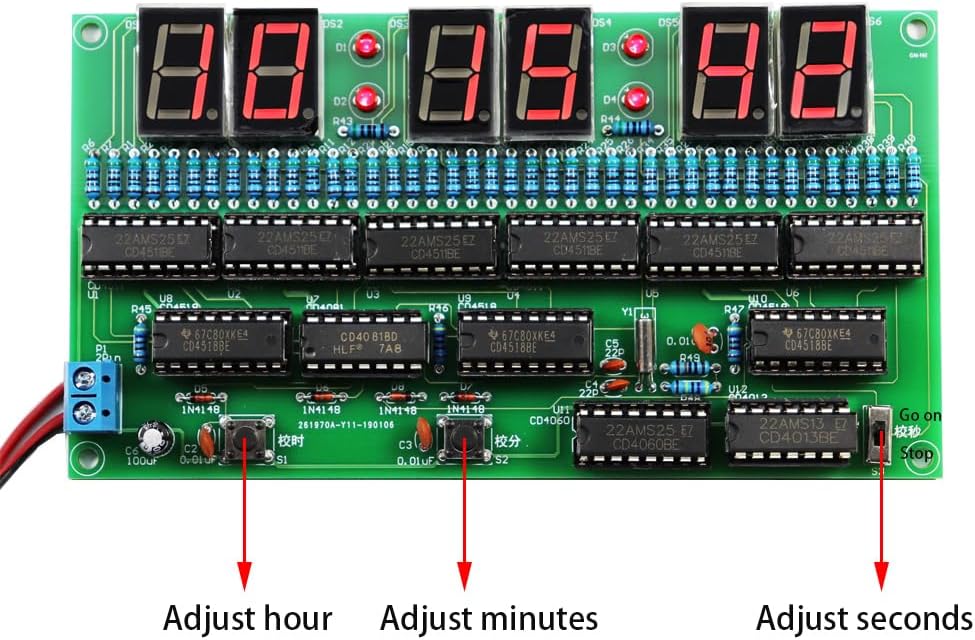

يمكن تحميل مفتاح النقر بشكل طبيعي في الوضع الصحيح.
تحديد ترتيب الدبوس: يتم محاذاة نص الشريحة مع نص خاص بهم، من الزاوية اليسرى السفلية من القدم الأولى هو رقم واحد عكس اتجاه عقارب الساعة.
