سمات:
مصدر طاقة واحد 5 فولت
مجموعة 4 دبوس من تردد إخراج موجة جيبية نقية:
50 هرتز موجة جيبية نقية من تردد ثابت 60 هرتز موجة جيبية نقية من تردد ثابت 0-100 هرتز تردد موجة جيبية نقية قابل للتعديل 0-400 هرتز تردد موجة جيبية نقية قابل للتعديل
تعديل أحادي القطب وثنائي القطب
يأتي مع التحكم في النطاق الميت، دبوس 4 للوقت الميت:
300nS الوقت الميت 500nS الوقت الميت 1.0uS الوقت الميت 1.5uS الوقت الميت
مذبذب كريستال خارجي 12 ميجاهرتز
تردد الناقل PWM 23.4 كيلو هرتز
الجهد والتيار وردود الفعل على درجة الحرارة في الوقت الحقيقي
حماية من الجهد الزائد والجهد المنخفض والتيار الزائد وارتفاع درجة الحرارة
دبوس وضع التشغيل الناعم يحدد وقت الاستجابة 1S
الاتصال التسلسلي لضبط جهد الخرج والتردد والمعلمات الأخرى
تعرض وحدة LCD التسلسلية الخارجية 1602 جهد العاكس والتردد ودرجة الحرارة والمعلومات الحالية

التطبيقات:
عاكس موجة جيبية نقية أحادية الطور
العاكس الكهروضوئية
عاكس طاقة الرياح
نظام UPS لإمدادات الطاقة غير المنقطعة
نظام المولد الرقمي
إذا السلطة
جهاز تحكم في سرعة المحرك أحادي الطور
العاكس أحادي الطور
موجة جيبية باهتة
منظم موجة جيبية
مولد موجة جيبية

الحزمة تشمل:

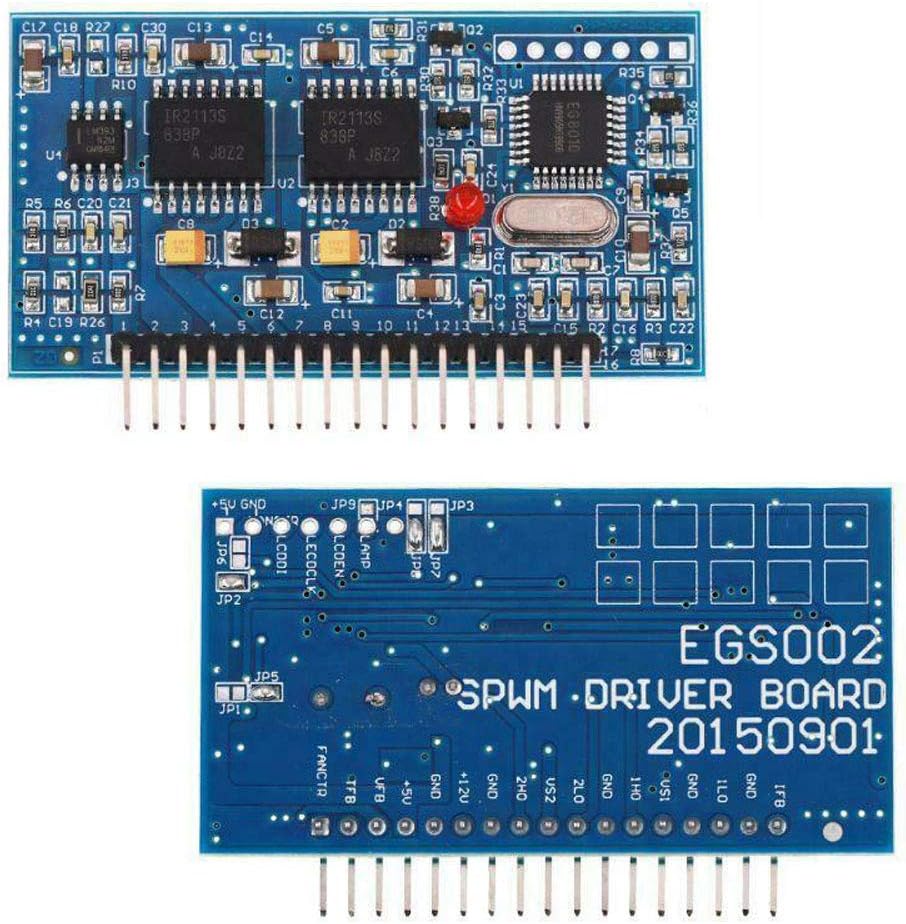

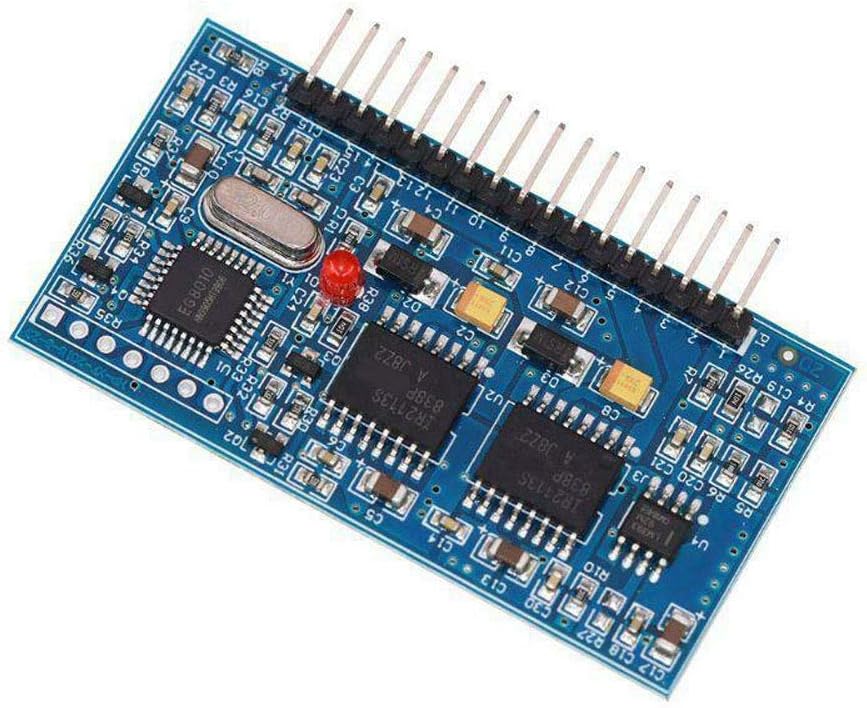

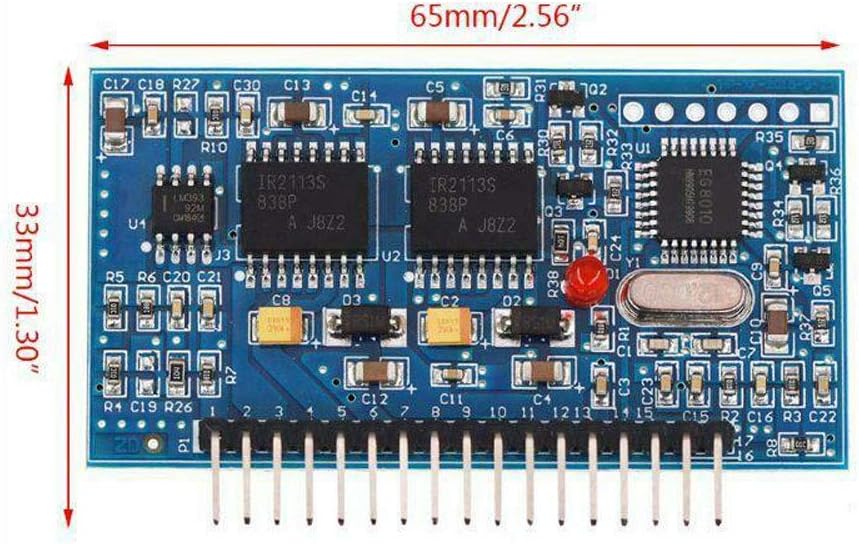

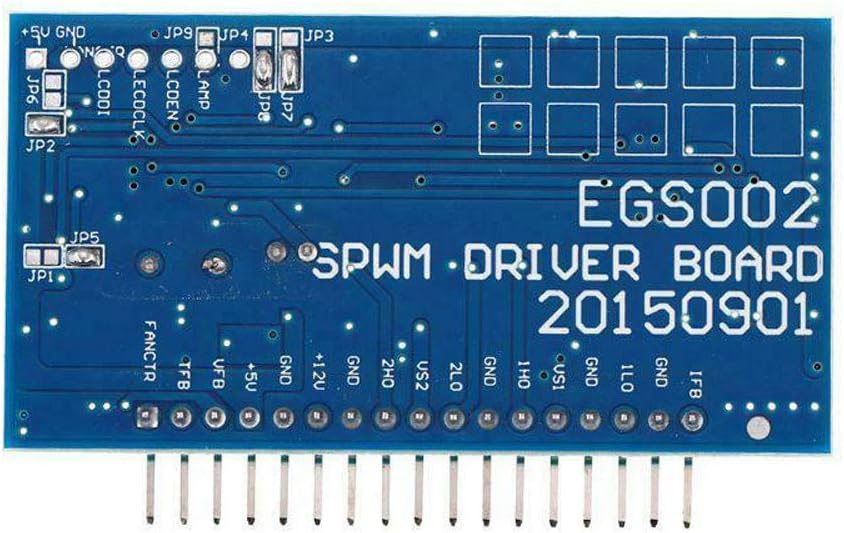

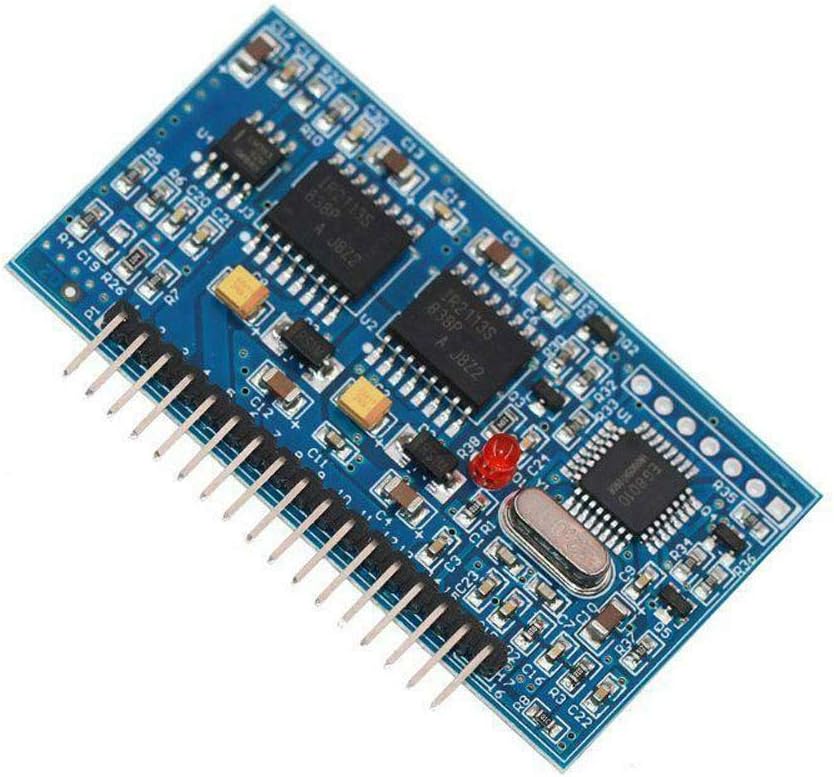

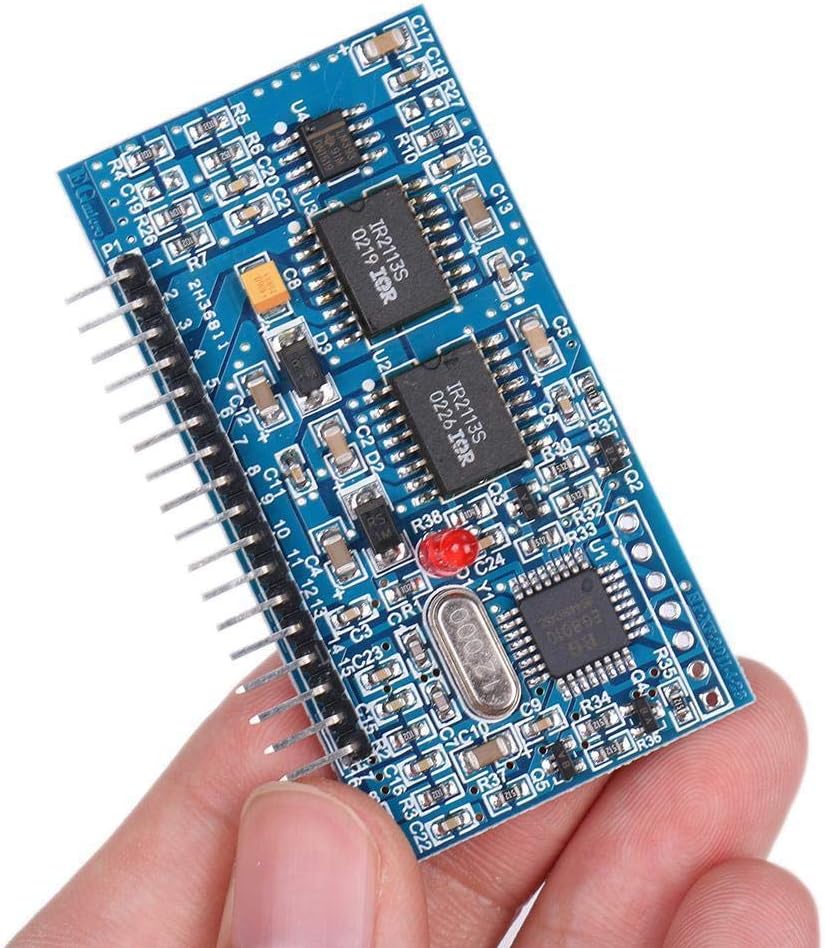

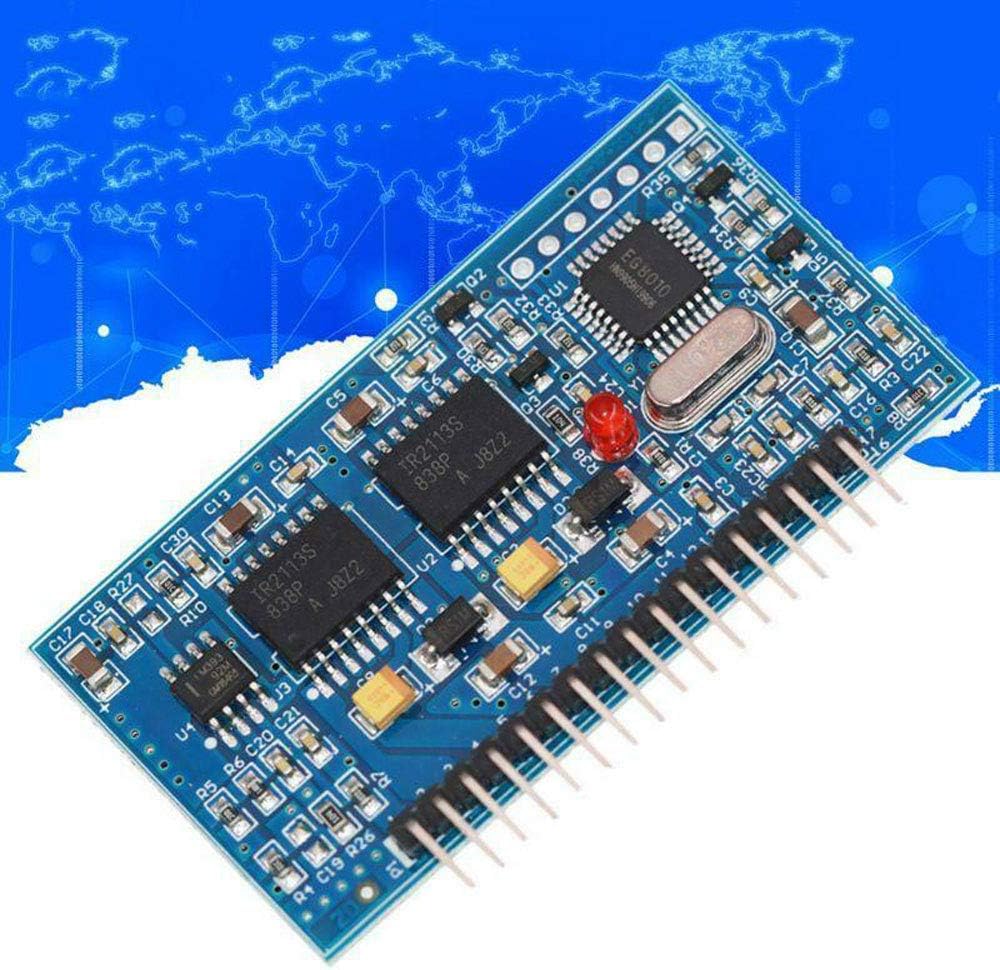

1 × DC-AC نقية شرط لموجة العاكس لوحة للقيادة EGS002 EG8010 + IR2110 نموذج مشغل
