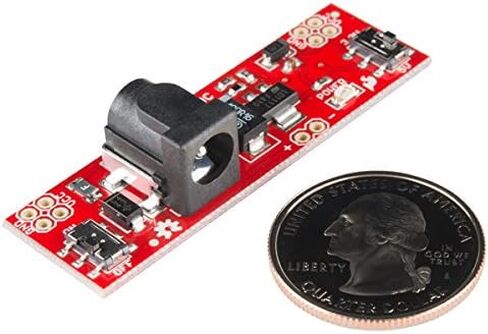

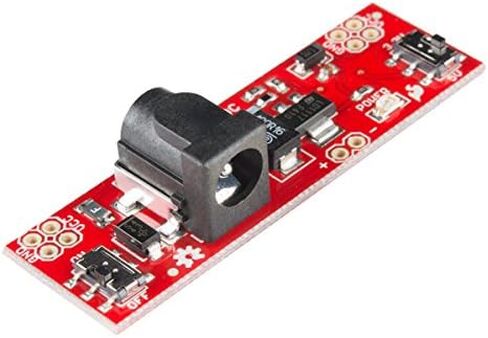

هذه لوحة بسيطة للغاية تأخذ جهد إدخال 6-12 فولت وتخرج جهد منظم 5 فولت أو 3.3 فولت قابل للاختيار.
جميع الرؤوس هي 0.12 انش لإدخالها البسيط في لوحة التوصيل.
يمكن توفير طاقة الإدخال إما إلى مقبس أسطواني تيار مستمر أو رأس الدبوسين المسمى + و -.

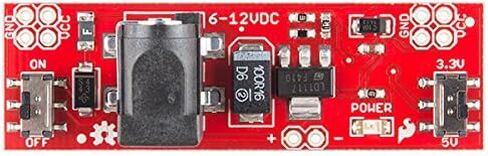

يتم توفير طاقة الإخراج إلى الدبابيس المسماة GND وVCC. تحتوي اللوحة على مفتاح تشغيل/إيقاف ومفتاح اختيار الجهد (3.3 فولت/5 فولت).
مستوى المهارة: تم تجميعه واختباره
وصف
الوصف: هذه لوحة بسيطة للغاية تأخذ جهد إدخال 6-12 فولت وتخرج جهد منظم 5 فولت أو 3.3 فولت قابل للاختيار. جميع الرؤوس هي 0.12 انش لإدخالها البسيط في لوحة التوصيل.
يمكن توفير طاقة الإدخال إما إلى مقبس أسطواني تيار مستمر أو رأس الدبوسين المسمى + و -. يتم توفير طاقة الإخراج إلى الدبابيس المسماة GND وVCC. تحتوي اللوحة على مفتاح تشغيل/إيقاف ومفتاح اختيار الجهد (3.3 فولت/5 فولت).
المجموعتان المكونة من أربعة فتحات GND وVCC متباعدة بحيث عند توصيلها بلوحة التوصيل الأساسية الخاصة بنا، سيتم تشغيل كل من حافلات الطاقة.
ملاحظة: لا يتم توفير الرؤوس. ستحتاج إلى توفير الرؤوس الخاصة بك لتوصيل هذه اللوحة بلوحة التوصيل. تحقق أدناه للحصول على بعض أشرطة الرأس القابلة للفصل.
المزايا:
جهد الإدخال 6-12 فولت عبر مقبس أسطواني أو رأس بدبوسين
جهد خرج منظم 3.3 فولت أو 5 فولت
تيار التشغيل 800 مللي أمبير
مفتاح تشغيل/إيقاف
مفتاح اختيار جهد الخرج
مصباح ليد لحالة الطاقة
قوة حماية فيوز PTC
مقبس أسطواني موجب مركزي 5.5 × 2.1 ملم
5.5 × 1.7 سم
