الوصف:

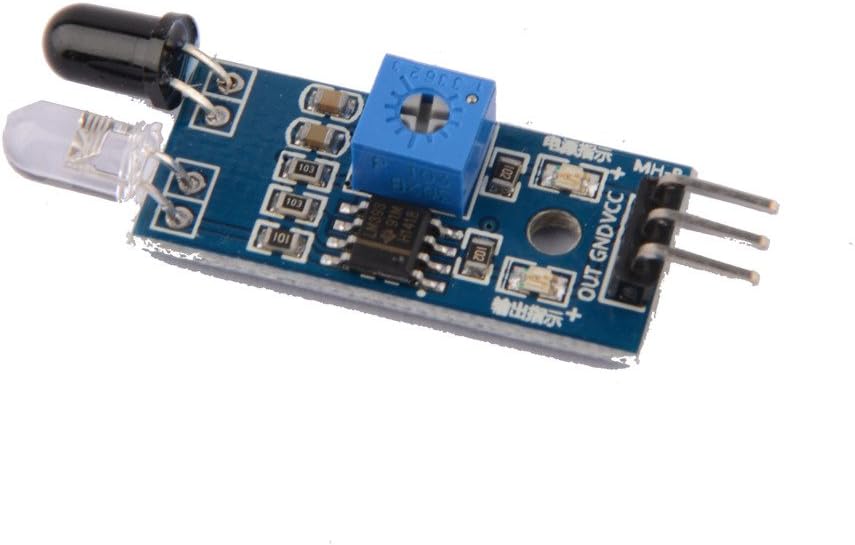

1. عندما تكتشف الوحدة عقبة أمام الإشارة، فإن ضوء المؤشر الأخضر على مستوى اللوحة، في حين أن منفذ إخراج إشارة الإخراج المستمر منخفض المستوى، تكتشف الوحدة المسافة 2 ~ 30 سم، زاوية الكشف 35 درجة، يمكن للمسافة اكتشاف الجهد وضبط اتجاه عقارب الساعة للكشف عن زيادة المسافة؛ عكس اتجاه عقارب الساعة لضبط مقياس الجهد لتقليل مسافة الكشف.
2. أجهزة استشعار الأشعة تحت الحمراء النشطة للكشف عن الانعكاس، وبالتالي فإن شكل انعكاس نطاق الكشف عن الهدف أمر بالغ الأهمية. الحد الأدنى لمسافة الكشف هي الأسود والأبيض كحد أقصى؛ الأجسام الصغيرة من منطقة صغيرة، مساحة كبيرة من جراند.
3. يمكن توصيل وحدة استشعار مخرج منفذ الإخراج مباشرة بمنفذ IO لوحدة التحكم الدقيقة، يمكنك تشغيل مرحل 5 فولت مباشرة؛ الاتصال: VCC-VCC؛ GND-GND؛ OUT-IO.
4. باستخدام المقارنة LM393، ثابت.
5. يمكن استخدامها لوحدات إمداد الطاقة بتيار مستمر 3-5 فولت. عند تشغيل الطاقة، الطاقة الحمراء.
6. مع فتحات برغي 3 ملم، تركيب سهل التثبيت.
7. مقاس اللوحة: 3.1 سم × 1.5 سم.
8. تم تعديل كل شحنات وحدة مقارنة جهد العتبة بواسطة مقياس الجهد وهو أمر جيد، وليس في ظروف استثنائية، لا تقم بضبط مقياس الجهد بشكل عشوائي.

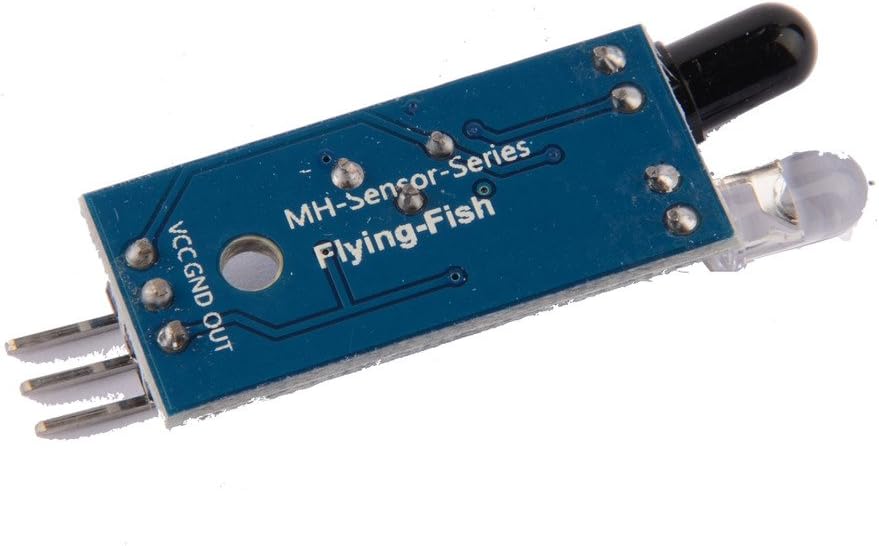

وصف الواجهة (3 أسلاك):
1. VCC: جهد خارجي 3.3 فولت - 5 فولت (يمكن توصيله مباشرة بوحدة MCU 5 فولت و3.3 فولت MCU)
2. GND: GND خارجي
3. الخارج: واجهات إخراج رقمية للوحة صغيرة (0 و1)
محتويات العبوة:

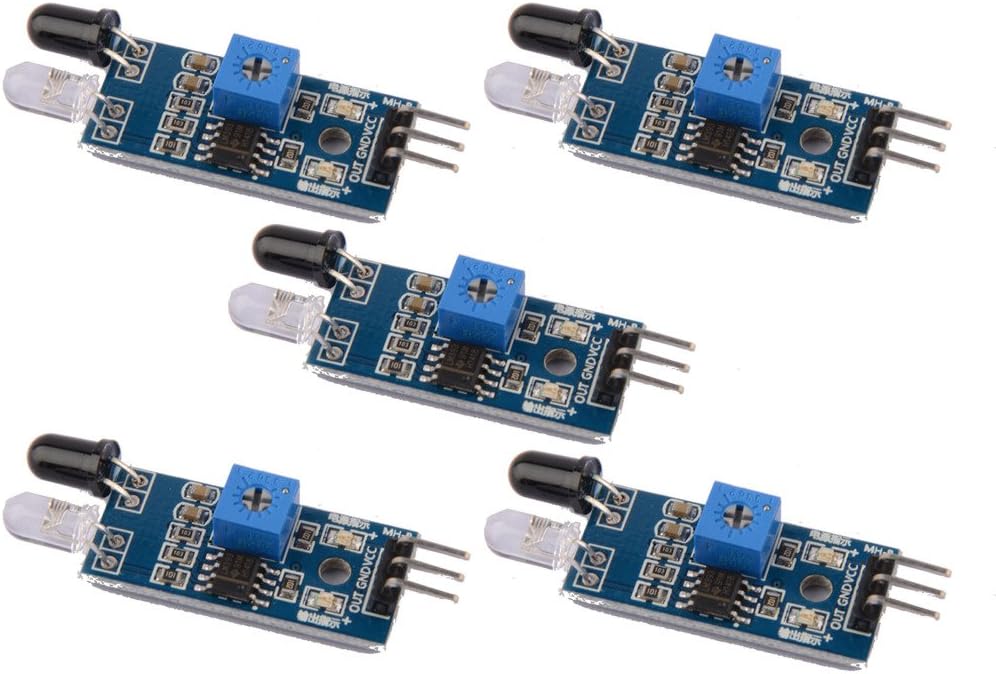

1 × وحدة تجنب العوائق بالأشعة تحت الحمراء
