نظرة عامة

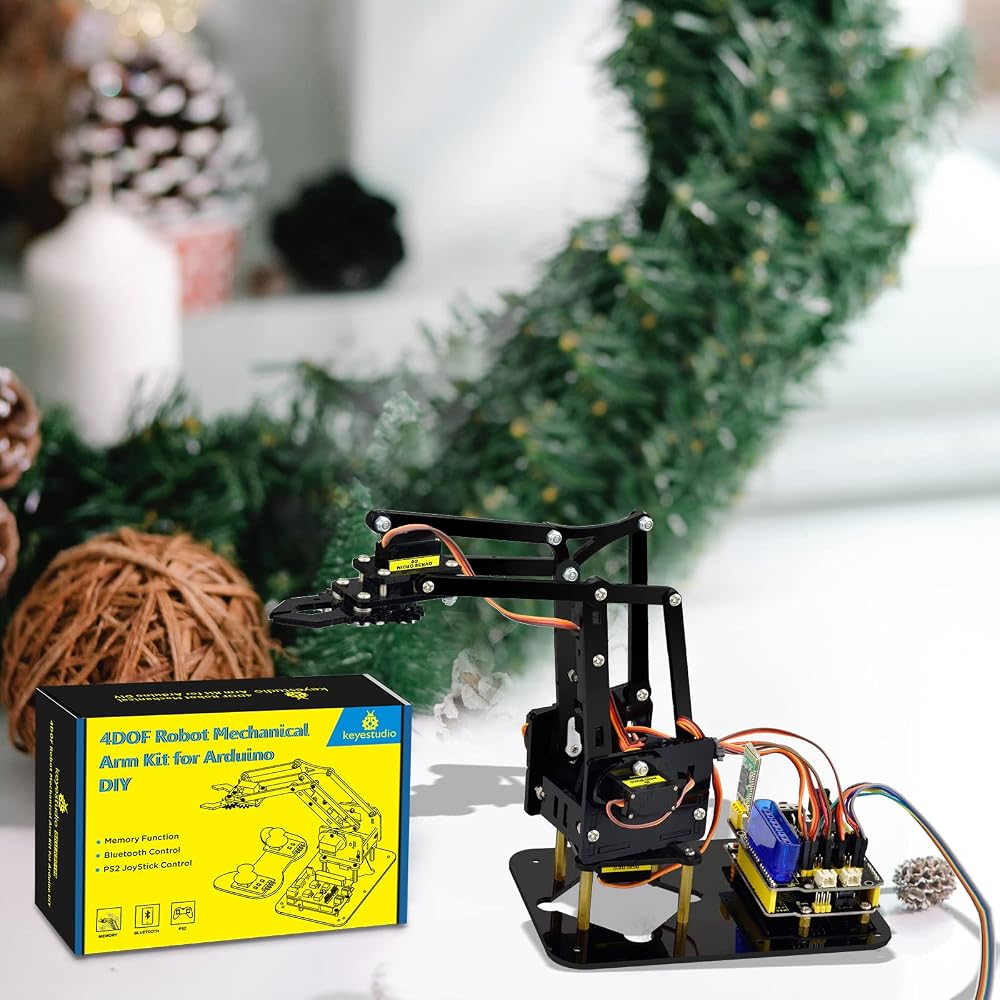

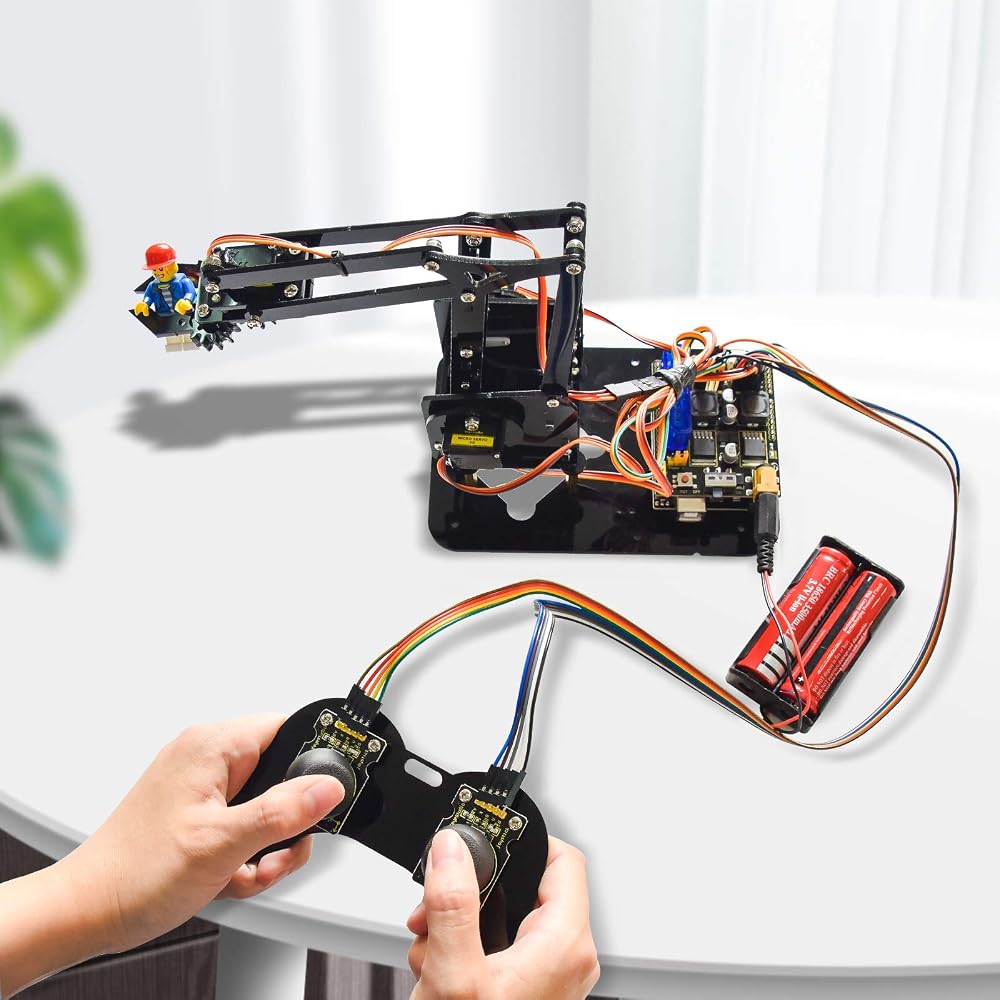

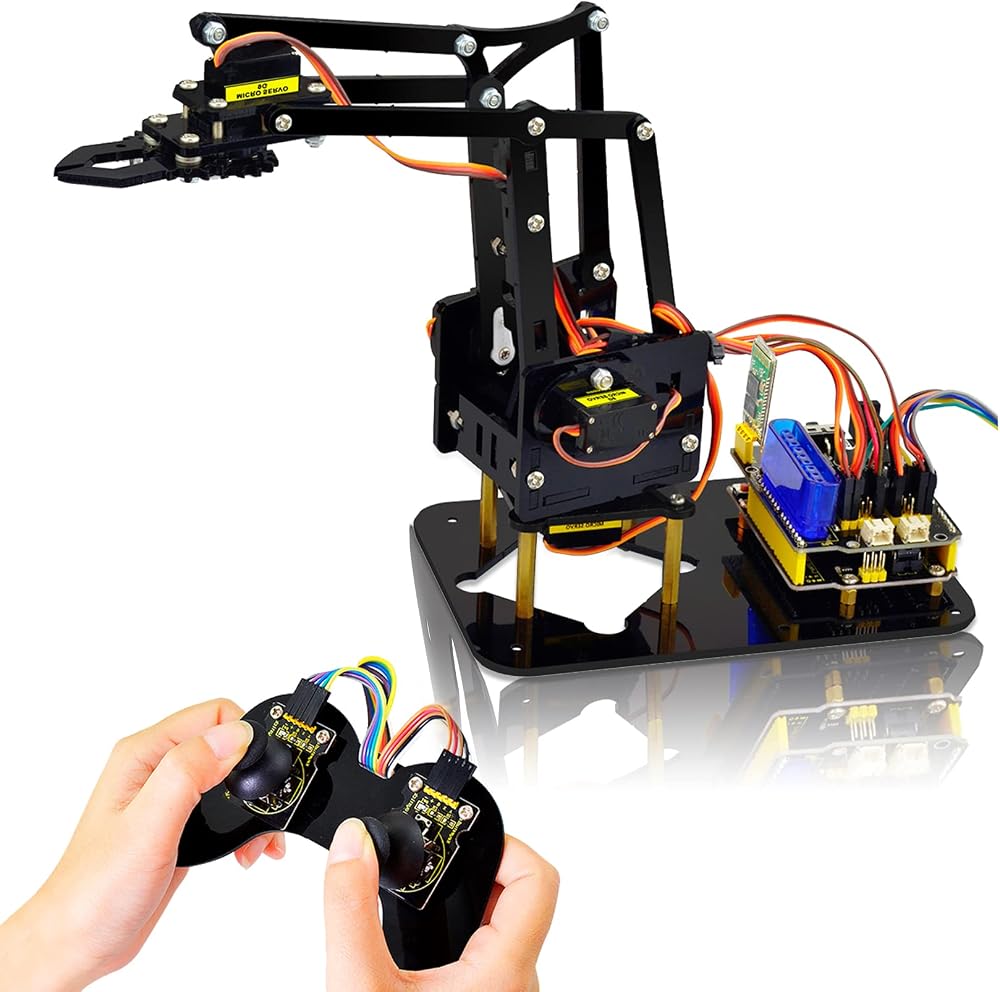

مع مجموعة الذراع الروبوتية كي ستوديو هذه، يمكنك صنع ذراعك الميكانيكي القابل للتحكم باستخدام وحدة التحكم الدقيقة. يستخدم وحدتي عصا التحكم R3 و2 للتحكم في درجة زاوية 4 مضاعفات. عندما تصنعها بنفسك، يمكنك الحصول على كل ما يلزم لتركيب الذراع وتصحيح الأخطاء.

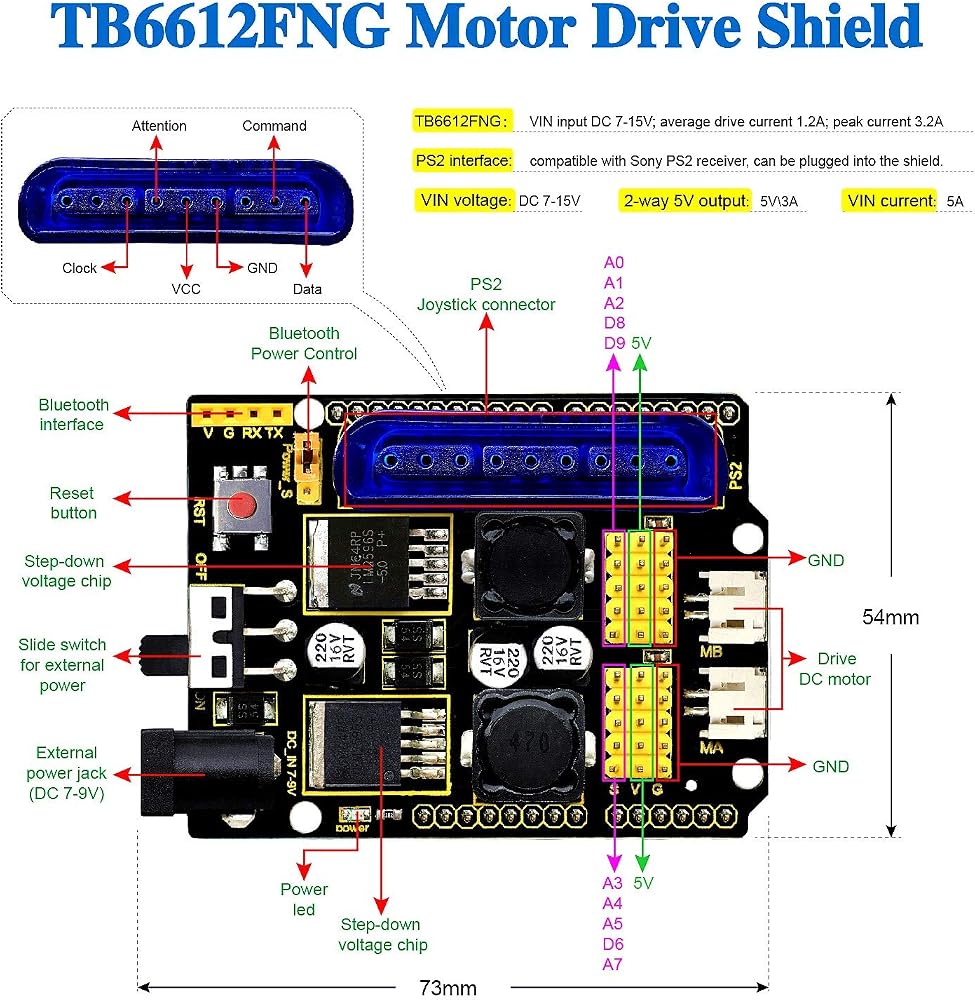

معايير لوحة توسيع محرك سيرفو TB6612FNG من كي ستوديو هي كما يلي:
جهد VIN: VIN = تيار مستمر 7-15 فولت
تيار VIN: 5 أمبير
مخرج 5 فولت ثنائي الاتجاه: 5 فولت/3 أمبير
TB6612FNG: مدخل VIN تيار مستمر 7-15 فولت؛ متوسط تيار المحرك 1.2 أمبير؛ ذروة التيار 3.2 أمبير
واجهة بلاي ستيشن 2: متوافقة مع مستقبل سوني بلاي ستيشن 2، يمكن توصيلها مباشرة بلوحة التوسع.
الأبعاد: 73 × 53.34 ملم

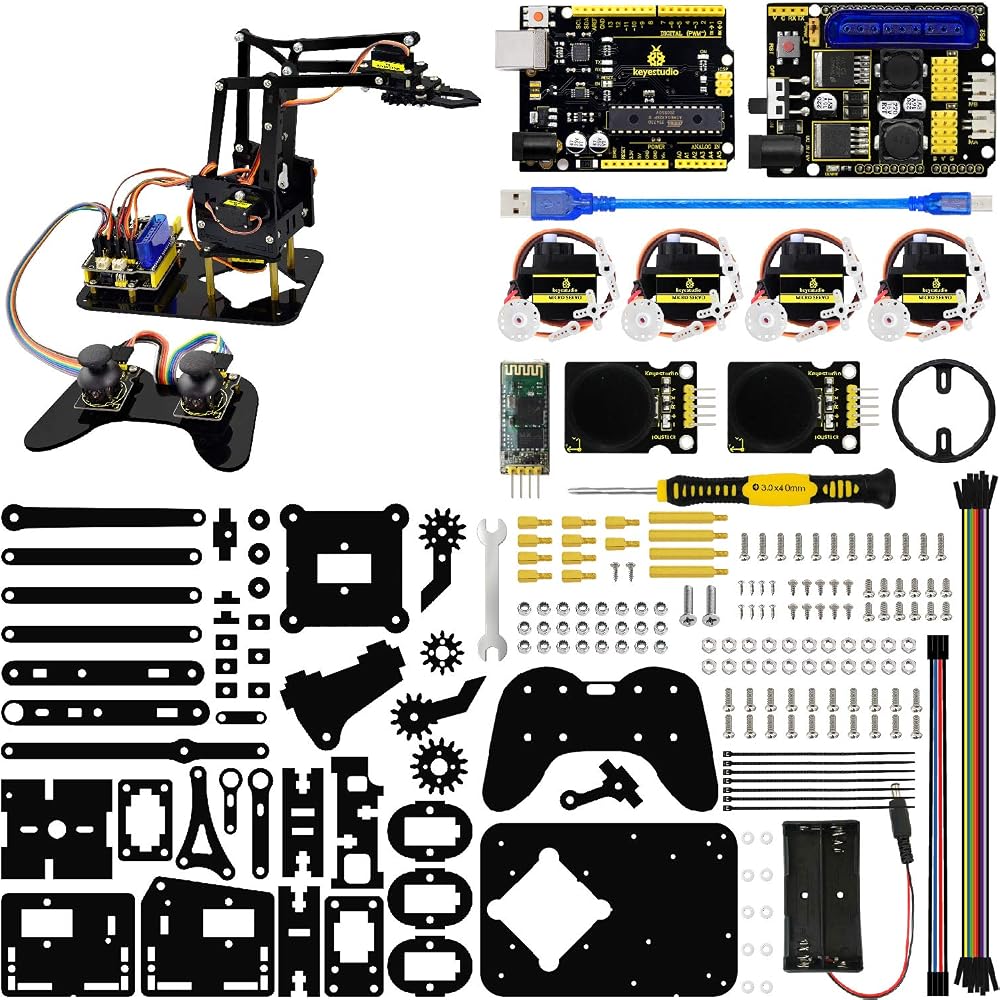

تحتوي العبوة على:
لوحة رئيسية R3 × 1
1 × درع محرك سيرفو TB6612FNG
1 × لوح أكريليك أسود مقاس 3 ملم من مي ارم
1 × مقبض أكريليك أسود مقاس 3 ملم من مي ارم
حامل أسطواني من بلاستيك ايه بي اس اسود بقطر 42 ملم × 1 من مي ارم
4 × سيرفو أسود 180 درجة
وحدة بلوتوث (HC-06) × 1
2 × وحدة عصا تحكم كي ستوديو
2 × غطاء عصا تحكم بلاي ستيشن 2 ثلاثي الأبعاد
مقبض أصفر وأسود 3 × مفك فيليبس 40 ملم × 1
1 × مفتاح ربط صغير مزدوج الرأس مجلفن M2+M3 2 ملم
12 × برغي متقاطع برأس دائري مقاس M3 × 6 ملم
برغي متقاطع برأس دائري مقاس M3 × 10 ملم × 22
2 × برغي برأس دائري M3 × 16 ملم
2 × برغي مسطح الرأس M3 × 16 ملم
12 × برغي متقاطع برأس دائري مقاس M3 × 12 ملم
4 × عمود نحاسي M3 × 30+5 ملم
10 أعمدة نحاسية M3 × 6 ملم + 6 ملم
صامولة سداسية من الستانلس ستيل M3 × 22
صامولة قفل سداسية M3 × 24
8 براغي تثبيت فيليبس M1.2 × 5 ملم
10 براغي فيليبس M2x5 ملم
غسالة مسطحة من الستانلس ستيل M3 304 3*7*0.5 ملم × 10
2 × برغي تثبيت فيليبس M2 × 8 ملم
4 × سلك توصيل ذكر إلى أنثى 10 سم
سلك توصيل أنثى إلى أنثى 50 سم × 10
3 × أربطة كيبلات سوداء 100 ملم × 1
