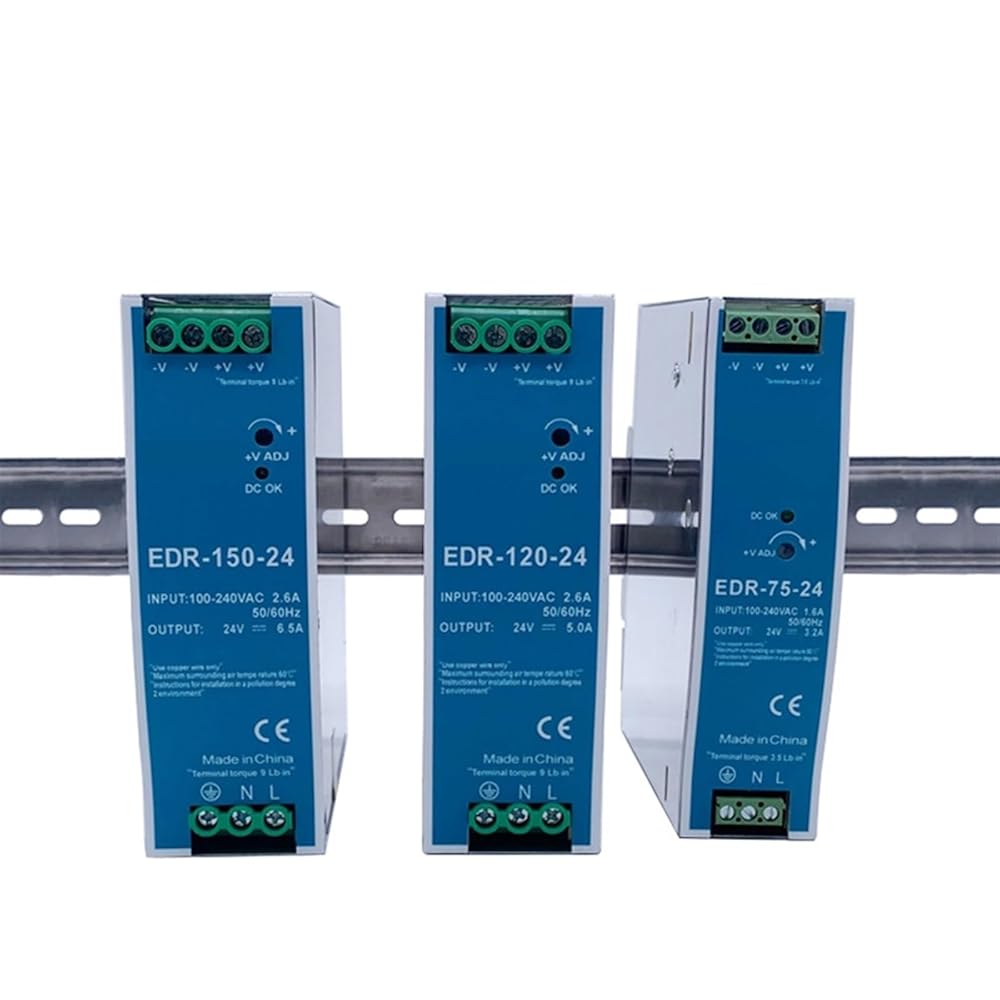

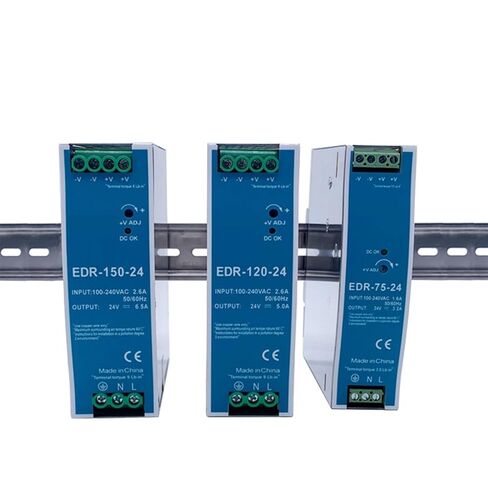

EDR-75W 120W 150W Single Output Industrial AC To DIN Rail Switching Power Supply 24v 12 Volt Adapter
Specification Parameter
Model
EDR-75-5
EDR-75-12
EDR-75-24
Output
5V,0~15A
12V,0~6.3A
24V,0~3.1A
Error
±2%
±1%
±1%
Range
80mV
100mV
150mV
Efficiency
0.8
0.86
0.88
Net Weight
0.4kg
Gross Weight
0.5kg
L*W*H
32×125.2×102mm
Packaging
0.27kg; 48pcs/14kg/0.03m³/1.05CUFT
Laboratory Testing Data
AC input voltage range
90~264 VAC/127~373 VDC
Over load protection
120% hiccup mode, auto- recovery
Over-voltage protection
120% Shut off o/p voltage, clamping by zener diode
Input Withstand voltage
I/P-O/P:1.5KvAC ; I/P- FG: 1.5Kv AC
Output Withstand Voltage
O/P- FG: 0.8Kv AC
output frequency
47~63 Hz
Working temperature
-20~+60,20%~90%RH
Specification Parameter
Model
EDR-120-5
EDR-120-12
EDR-120-24
Output
5V,0~24A
12V,0~10A
24V,0~5A
Error
±2%
±1%
±1%
Range
80mV
100mV
150mV
Efficiency
0.8
0.86
0.88
Net Weight
0.45kg
Gross Weight
0.55kg
L*W*H
40×125.2×113.5mm
Packaging
0.27kg; 48pcs/14kg/0.03m³/1.05CUFT
Laboratory Testing Data
AC input voltage range
90~264 VAC/127~373 VDC
Over load protection
120% hiccup mode, auto- recovery
Over-voltage protection
120% Shut off o/p voltage, clamping by zener diode
Input Withstand voltage
I/P-O/P:1.5KvAC ; I/P- FG: 1.5Kv AC
Output Withstand Voltage
O/P- FG: 0.8Kv AC
output frequency
47~63 Hz
Working temperature
-20~+60,20%~90%RH
Specification Parameter
Model
EDR-150-5
EDR-150-12
EDR-150-24
Output
5V,0~30A
12V,0~12.6A
24V,0~6.3A
Error
±2%
±1%
±1%
Range
80mV
100mV
150mV
Efficiency
0.8
0.86
0.88
Net Weight
0.6kg
Gross Weight
0.65kg
L*W*H
40×125.2×113.5mm
Packaging
0.6kg; 20pcs/13kg/1.16CUFT
Laboratory Testing Data
AC input voltage range
90~264 VAC/127~373 VDC
Over load protection
120% hiccup mode, auto- recovery
Over-voltage protection
120% Shut off o/p voltage, clamping by zener diode
Input Withstand voltage
I/P-O/P:1.5KvAC ; I/P- FG: 1.5Kv AC
Output Withstand Voltage
O/P- FG: 0.8Kv AC
output frequency
47~63 Hz
Working temperature
-20~+70,20%~90%RH
