الوصف
عادة ما يتم تحديد المحركات المتدرجة بزاوية الخطوة أو معلمات الخطوة. ينقسم المحرك العام إلى 200 خطوة، أي زاوية الخطوة 1.8 درجة. تتميز ايزي درايفر بوظيفة الخطوات.
تنقسم لوحة المحرك هذه إلى 8 أقسام فرعية، وهي تقسيم كل خطوة من خطوات المحرك إلى 8 خطوات صغيرة، والتي يمكن أن تحصل على تحكم أكثر دقة، مما يعني أن ايزي درايفر تحتاج إلى 1600 خطوة لإكمال دوران كامل 360 درجة.

المعلمات
نطاق الإمداد بالطاقة: 7 فولت إلى 30 فولت
حجم محرك المحرك المتدرج: 1.89 × 0.79 × 0.35 انش
وزن المحرك المتدرج: 0.14 أونصة
التوافق: 4 و6 و8 محركات متدرج سلكية من أي جهد

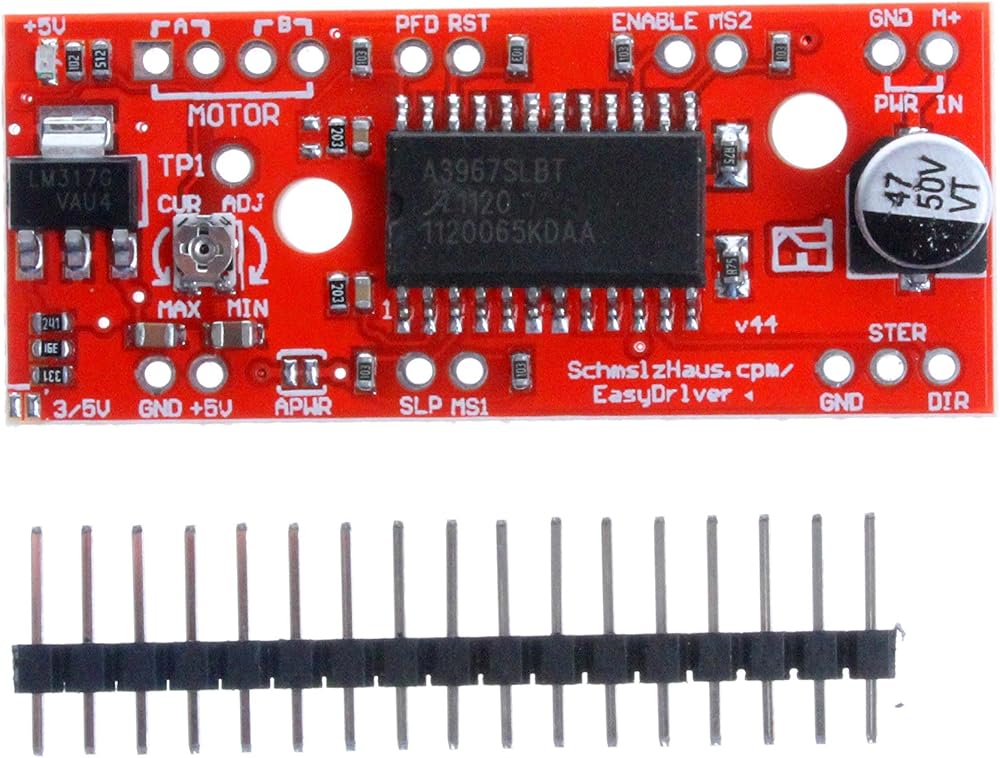

وصف الدبوس:
ms1 و ms2 هي منافذ إدخال منطقية لاختيار دقة تقسيم المحرك المتدرج؛
دير هو منفذ الاختيار لاتجاه تشغيل المحرك؛
يتم استخدام إعادة الضبط لإعادة ضبط القيمة الأولية للرقاقة وإخفاء جميع المخرجات الخارجية؛
الخطوة عبارة عن منفذ إدخال نبضي؛
out1a، out1b، out2a، out2b هما زوجان من منافذ الإخراج للجسر h؛
التمكين هو طرف التمكين؛
النوم هو وضع النوم؛
سينس 1 وسينس 2 هما مقاومات للكشف عن التيار لجسر h؛
المرجع هو الجهد المرجعي؛
جي ان دي هي أرضية منطقية وأرض طاقة؛

محتويات العبوة:

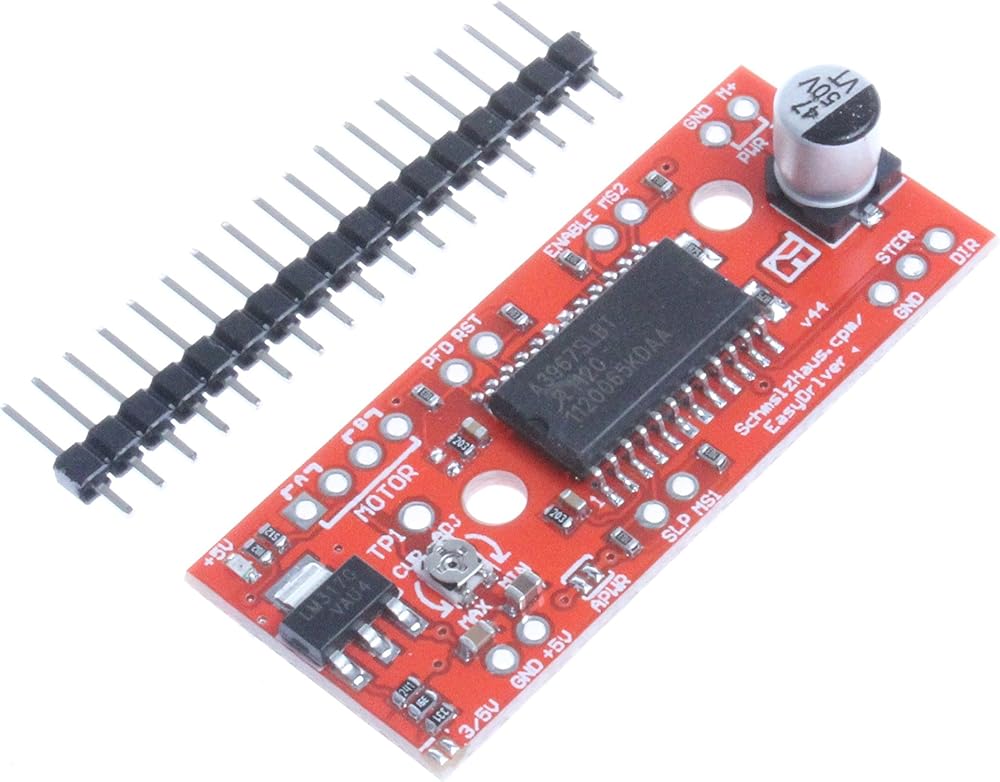

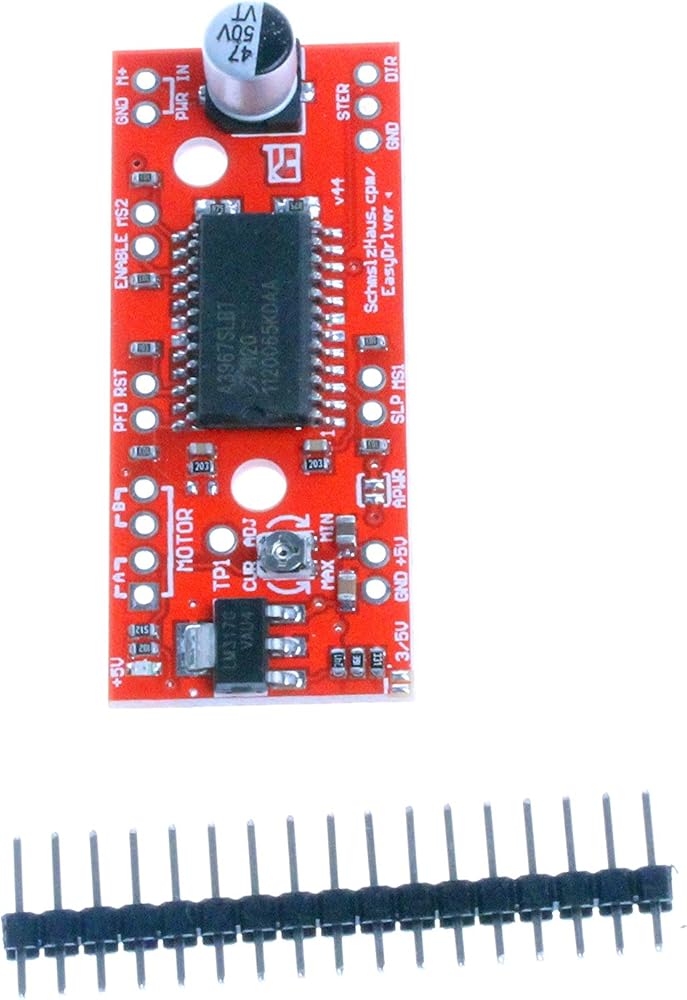

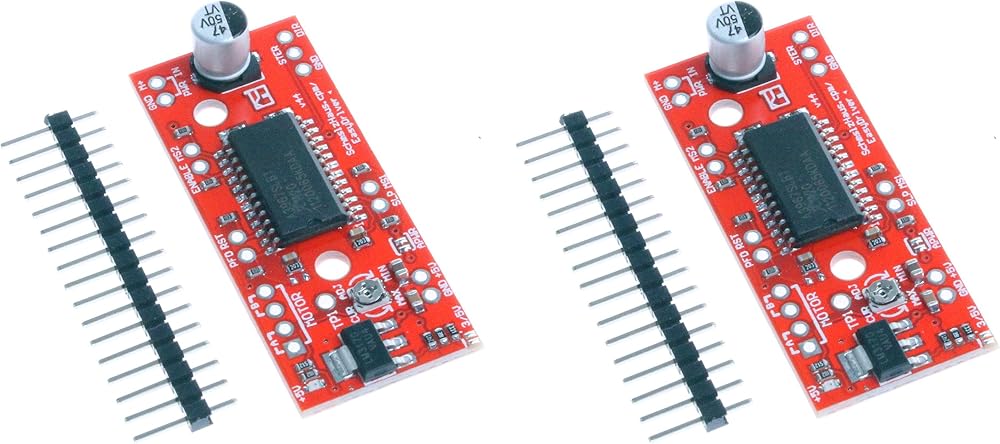

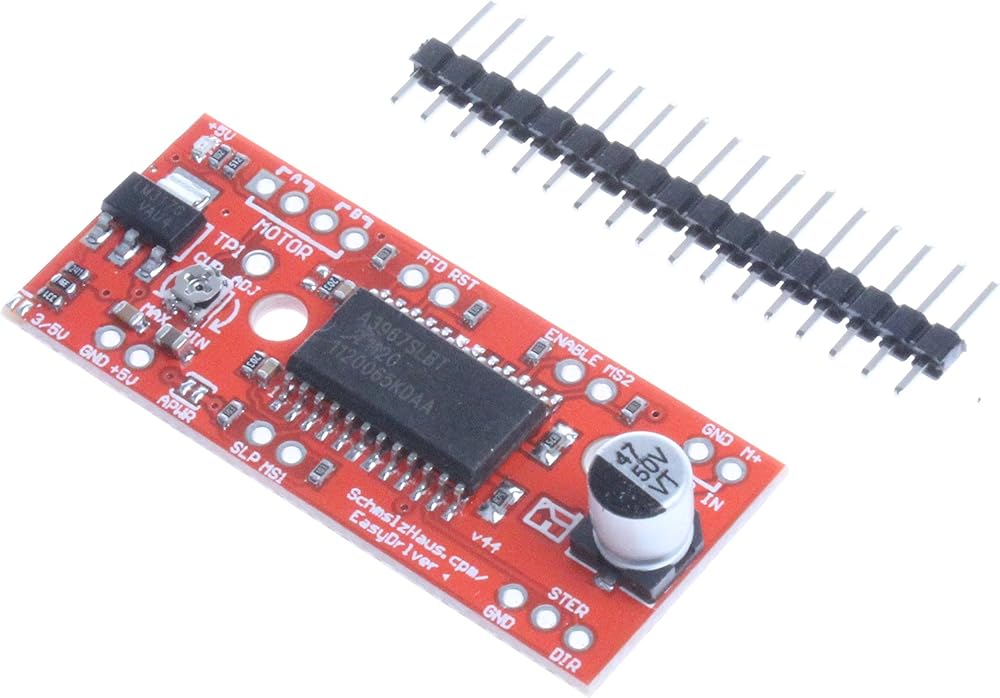

2 قطعة محرك متدرج ايزي درايفر شيلد من نويتو
