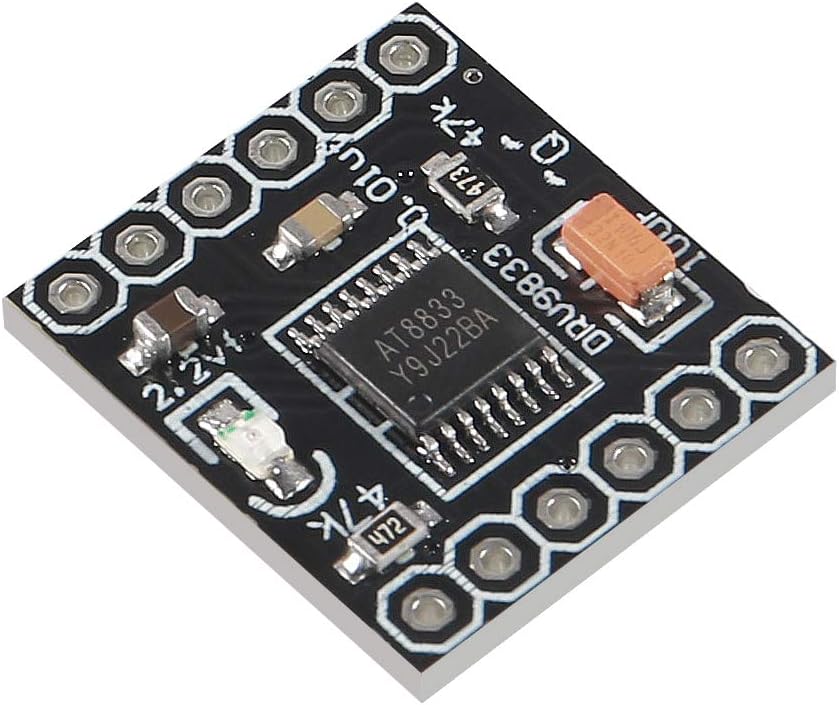

DRV8833 2 Channel Motor Driver Module 1.5A 3V-10V H-Bridge 4-Wire Step Motor
Single H bridge output current: 1.5A, can drive 2 DC geared motors.
Built-in overcurrent protection, short circuit protection, undervoltage lockout and overtemperature protection. With low power sleep mode.
For DIY smart car robot, it can drive DC motors up to 1.5A and 4-wire stepper motors.

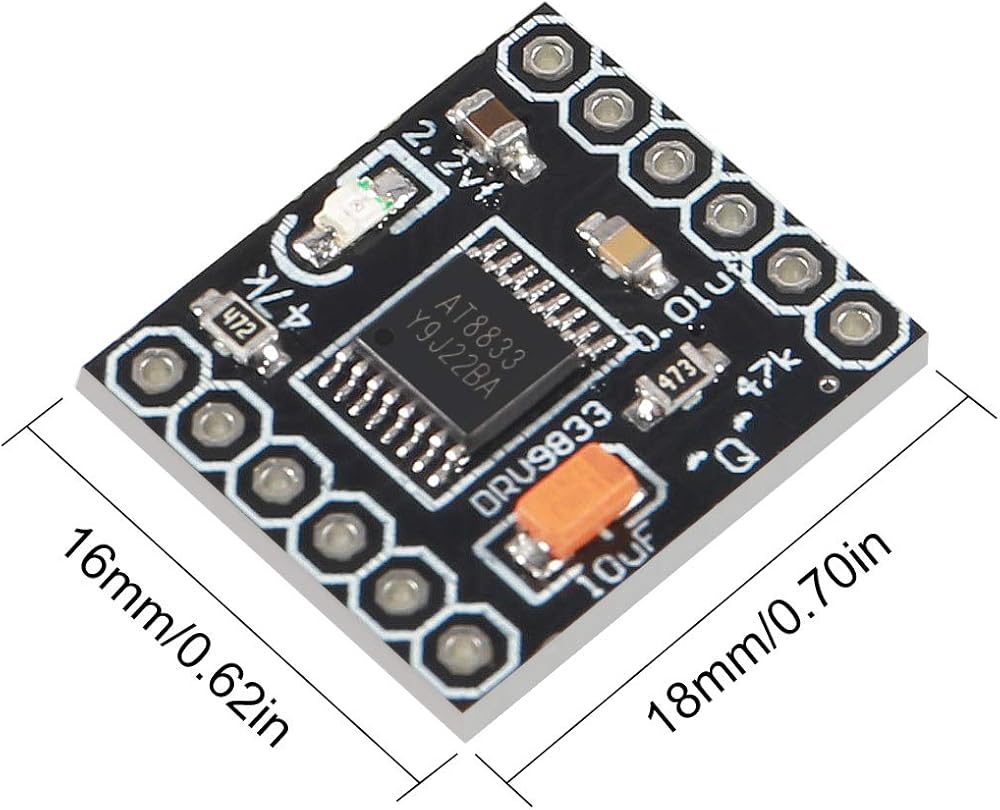

Input voltage: 3-10V,Size: 18.5*16mm
وصف
وصف
سمات

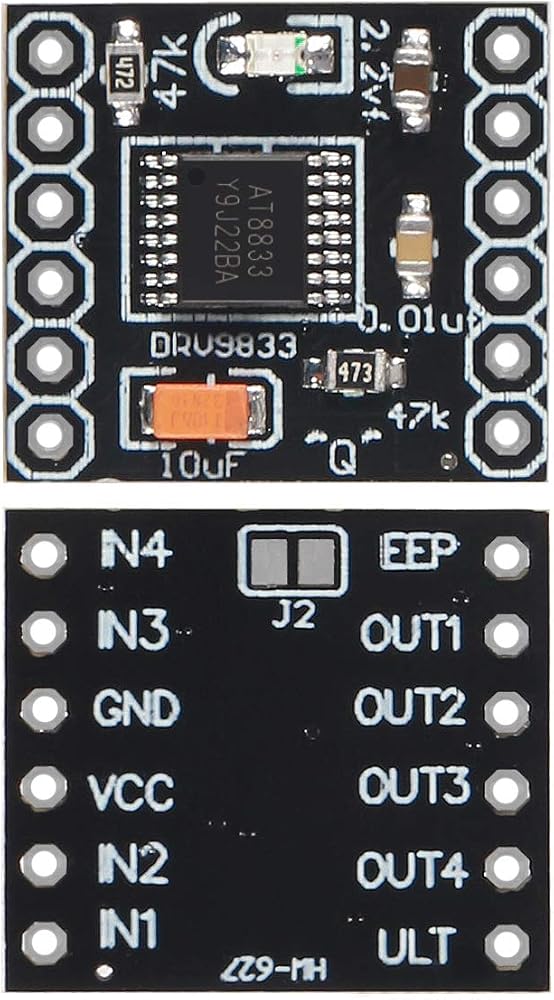

ULT PIN: المستوى المنخفض هو وضع السكون (تحتاج إلى فصل وصلة اللحام القصيرة J2 خلف الوحدة)
OUT1، OUT2: جسر H ذو قناة واحدة يتم التحكم فيه بواسطة IN1/IN2
OUT3، OUT4: جسر H ثنائي القناة يتم التحكم فيه بواسطة IN3/IN4
EEP PIN: حماية الإخراج. افتراضي لا حاجة للاتصال.
فك: 3-10 فولت
تم تأريض GND
معامل
1. الحجم: 18.5*16 مللي متر
2. جهد الإدخال: 3 فولت-10 فولت
3. تيار إخراج H-Bridge واحد: 1.5A (يمكنه قيادة محركين بتيار مستمر)
4. حماية التيار الزائد: نعم
5. حماية ماس كهربائى: نعم
6. قفل الجهد المنخفض: نعم
7. الحماية من الحرارة الزائدة: نعم
8. مع وضع السكون منخفض الطاقة
طلب
1. محرك DC الذي يقود التيار أقل من 1.5A
2. محرك متدرج بأربعة أسلاك
الحزمة بما في ذلك

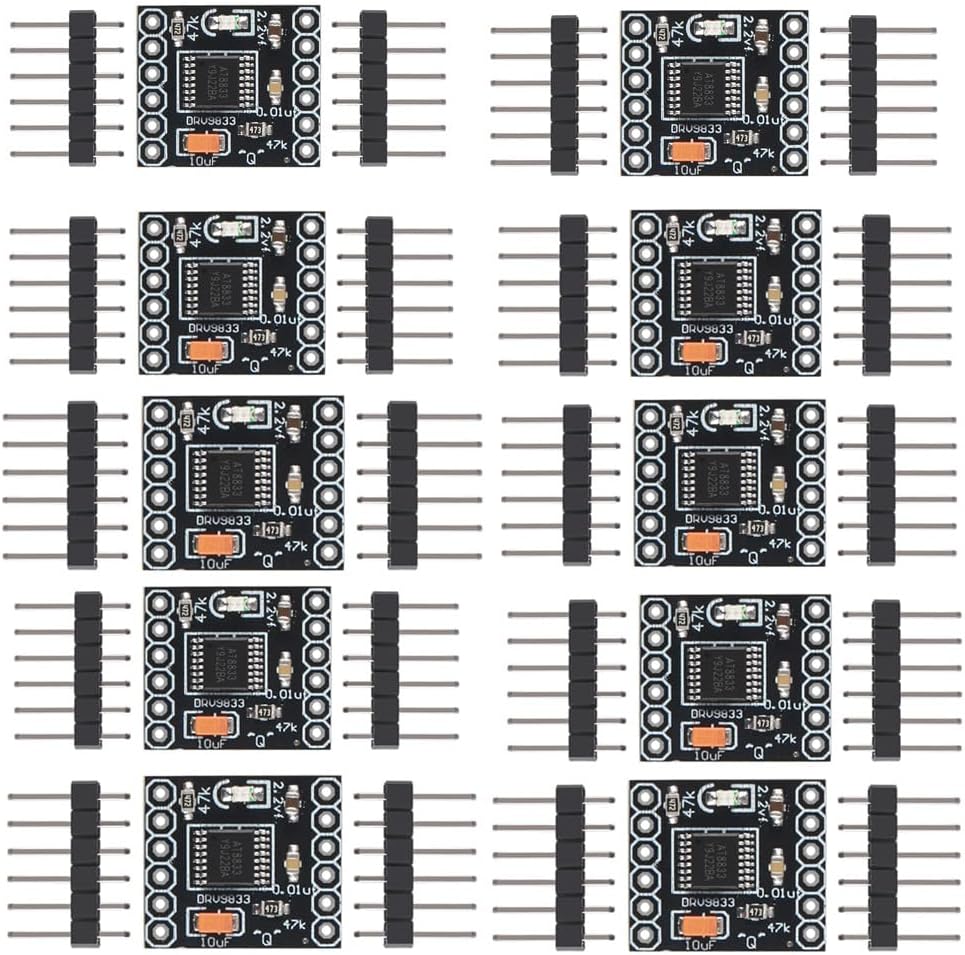

10 * وحدات تشغيل المحرك DRV8833
