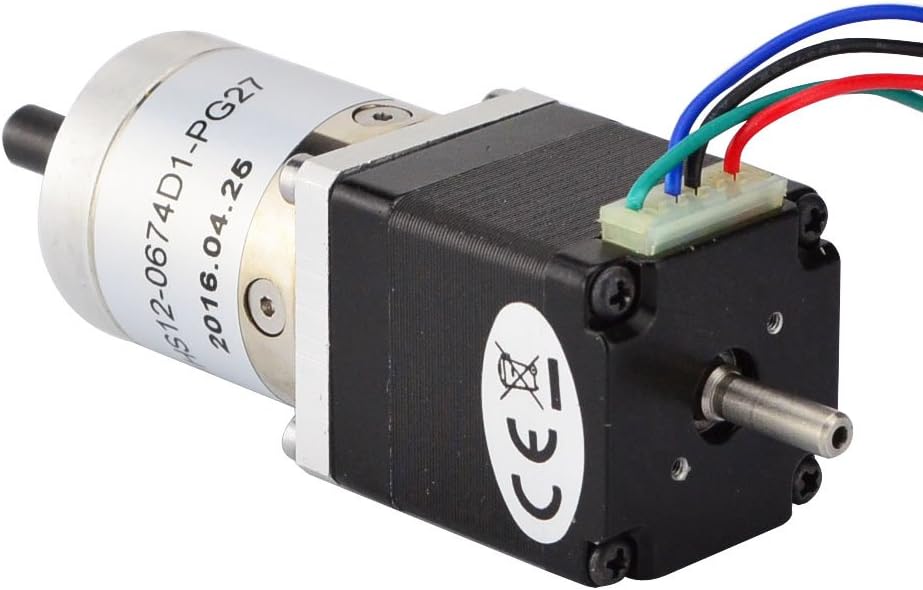

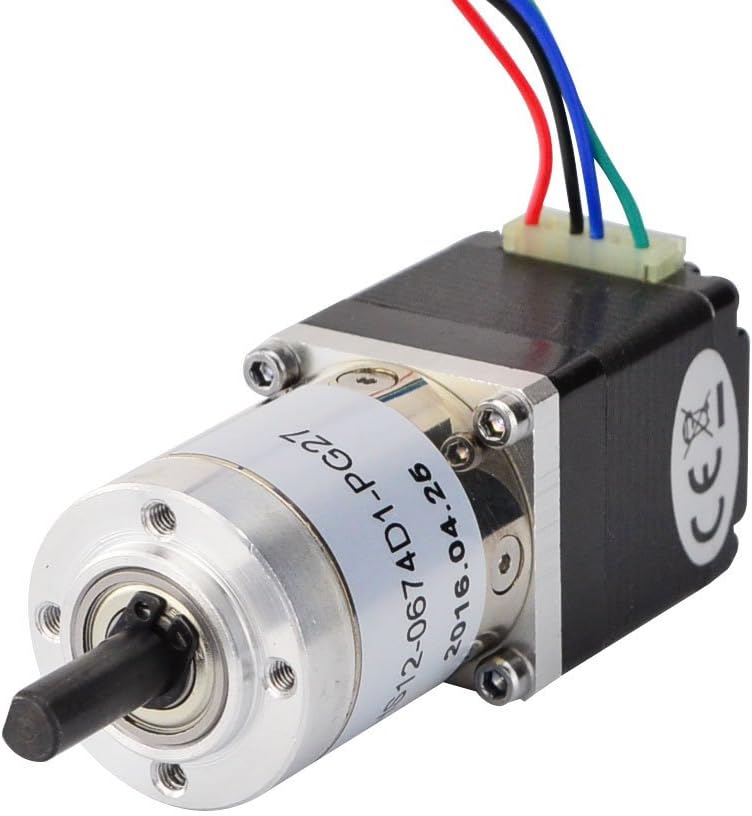

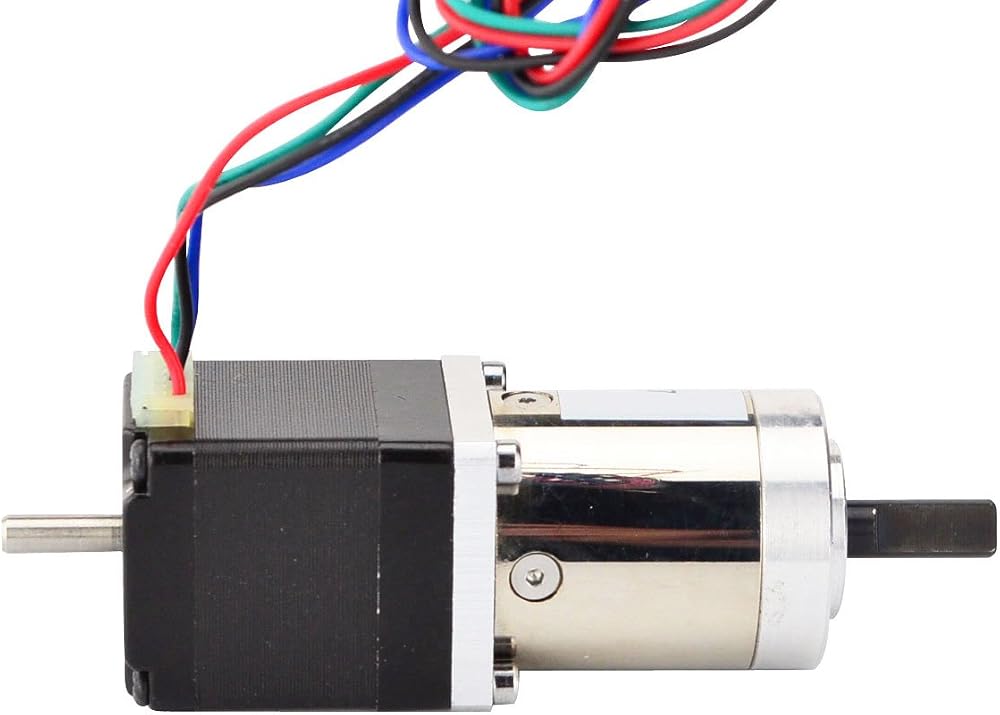

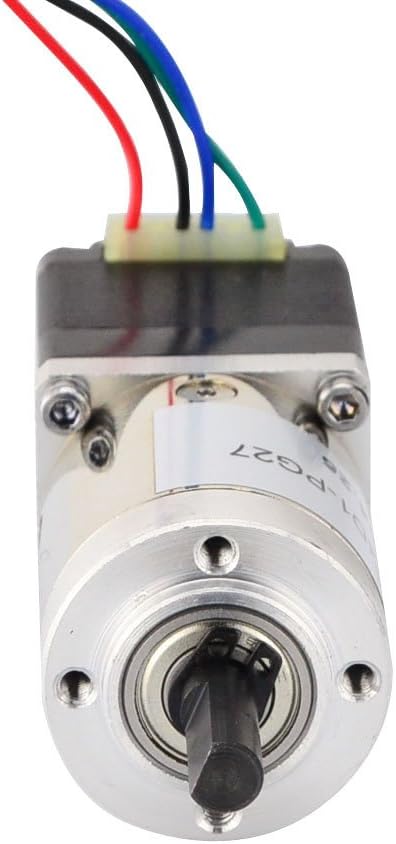

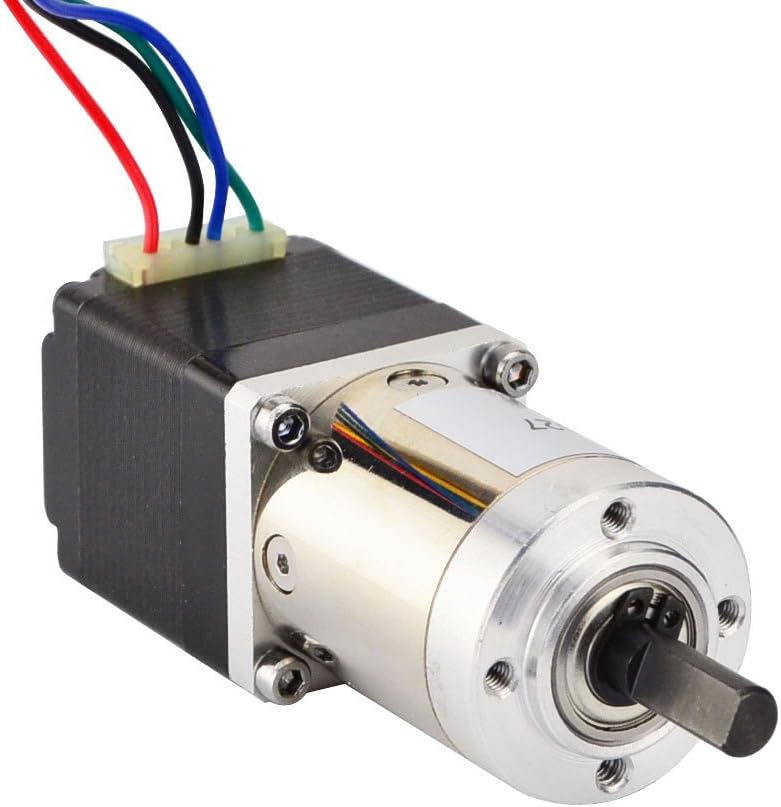

يحتوي هذا المحرك المتدرج نيما 11 عالي الدقة على صندوق تروس كوكبي مدمج بنسبة تروس 26.85:1، تصل الدقة إلى 0.067 درجة. زاوية الخطوة.
إنه حل جيد في التطبيقات التي تحتاج إلى سرعات دوران منخفضة جدًا و/أو الكثير من عزم الدوران.

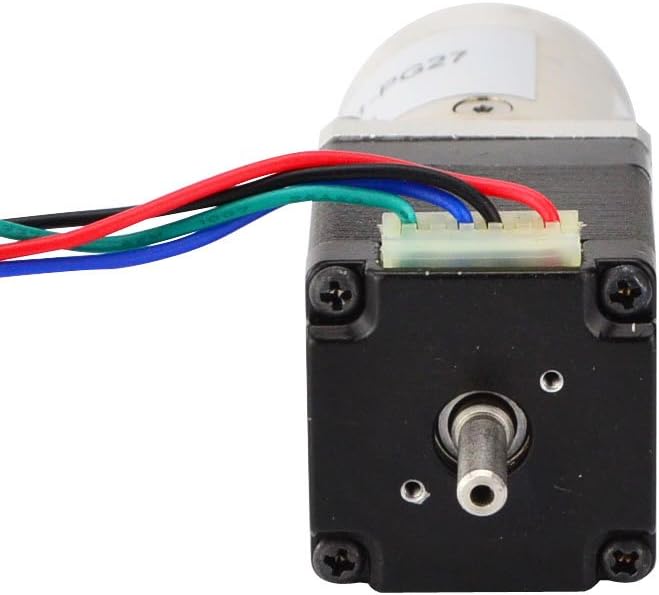

يمكن للعمود الخلفي تثبيت المشفر أو المساوي، قطر العمود الخلفي 3.9 ملم.

المواصفات الكهربائية:

* رقم قطعة الشركة المصنعة: 11HS12-0674D1-PG27
* نوع المحرك: متدرج ثنائي القطب
* زاوية الخطوة: 0.067 درجة
* عزم الدوران: 1.3 نانومتر.
* التيار المقدر: 0.67 أمبير
* مقاومة الطرق: 5.6 أوم
* الحث: 4.2 ميجاهرتز+/-20% (1 كيلو هرتز)

مواصفات صندوق التروس:
* نوع علبة التروس: كوكب
* نسبة التروس: 26.85:1
* كفاءة التروس: 81%
* رمش خلفي بدون حمولة: * أقصى عزم دوران مسموح به: 3 نيوتن متر (400 أونصة).
* عزم الدوران المسموح به للحظة: 5 نيوتن متر (700 أونصة).
* أقصى حمولة محورية لمحور: 5N
* أقصى حمولة شعاعية لمحمولة: 25N

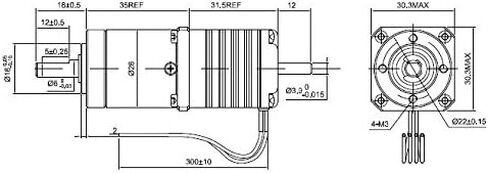

المواصفات الفيزيائية:
* حجم الإطار: 30 × 30 ملم
* طول المحرك: 31. 5 مم
* طول علبة التروس: 35 مم
* قطر العمود الأمامي: 6 مم
* طول العمود الأمامي: 18 مم
* طول القطع الأمامي على شكل حرف D: 12 مم
* قطر العمود الخلفي 3.9 ملم
* طول العمود الخلفي: 12 مم
* عدد المقاطع: 4
* طول الرصاص: 300 ملم
* الوزن: 120 جرام

التوصيل:

أسود (A+)، أخضر (A-)، أحمر (B+)، أزرق (B-)

تحذير:

تأكد من توصيل المحرك بتيار ثابت أو وحدة تحكم محرك المفرمة قبل اختبار المحرك.
توصيل المحرك مباشرة بمصدر طاقة سيتلف المحرك.
