جهد التشغيل: تيار مستمر 3.0 فولت إلى 5.5 فولت
تيار التشغيل: أقل من 8 مللي أمبير
تردد الكشف: 40kHz
الحد الاقصى للنطاق: 600سم
أقرب نطاق: 20 سم
زاوية القياس: 75 درجة
زاوية الشعاع: أقل من 50 درجة
التيار الساكن: 5 مللي أمبير
استهلاك التيار: 30 مللي أمبير
إشارة الزناد: نبض TTL أعلى من 10 ميكروثانية، المنفذ التسلسلي يرسل أمر 0X 55
خرج إشارة الصدى: عرض نبضة الخرج أو مستوى إشارة TTL

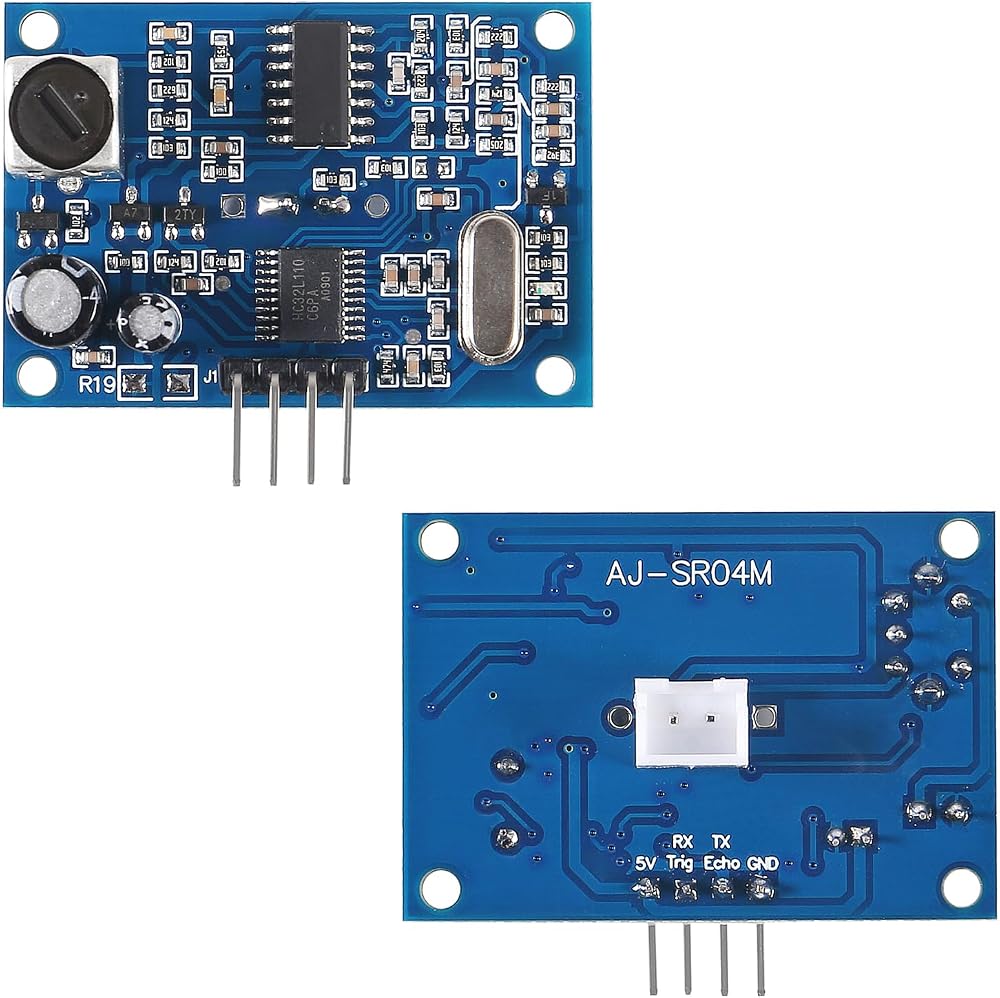

نوع الأسلاك: لإمداد الطاقة الإيجابي 3-5.5 فولت، تريج (ار اكس) ار اكس، صدى (مخرج) تي اكس ومصدر الطاقة السلبي GND
درجة حرارة التشغيل والتخزين: -20 درجة مئوية إلى +70 درجة مئوية

مبدأ العمل:

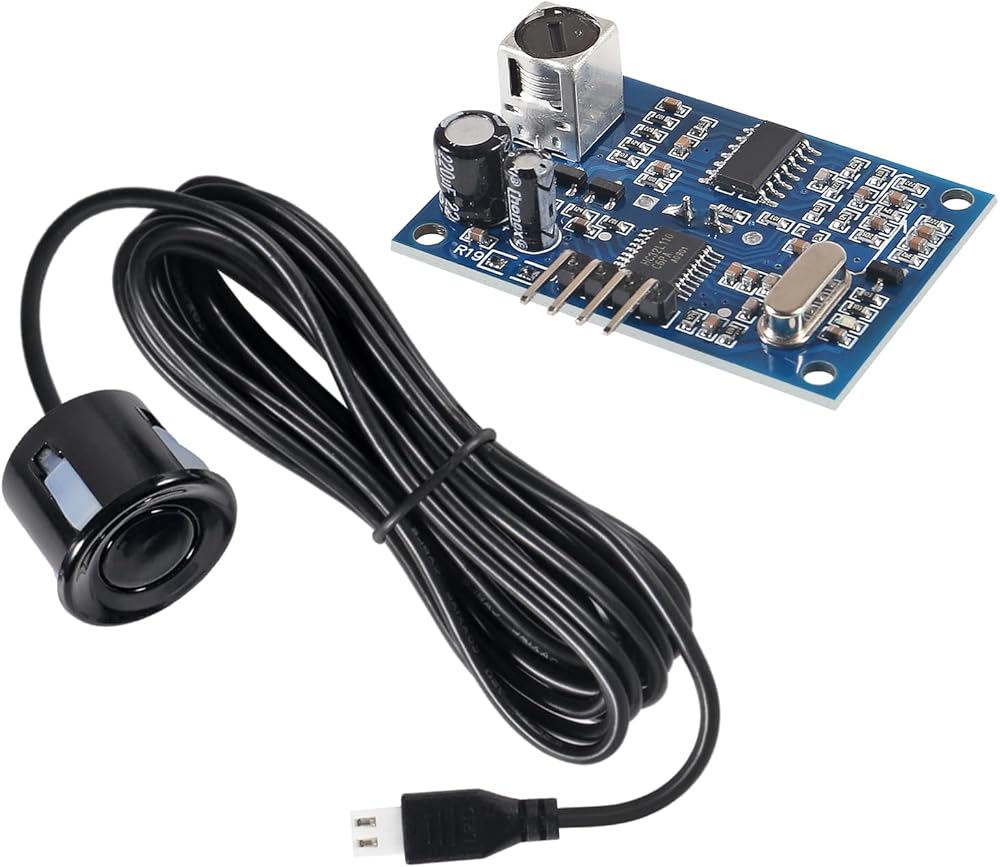

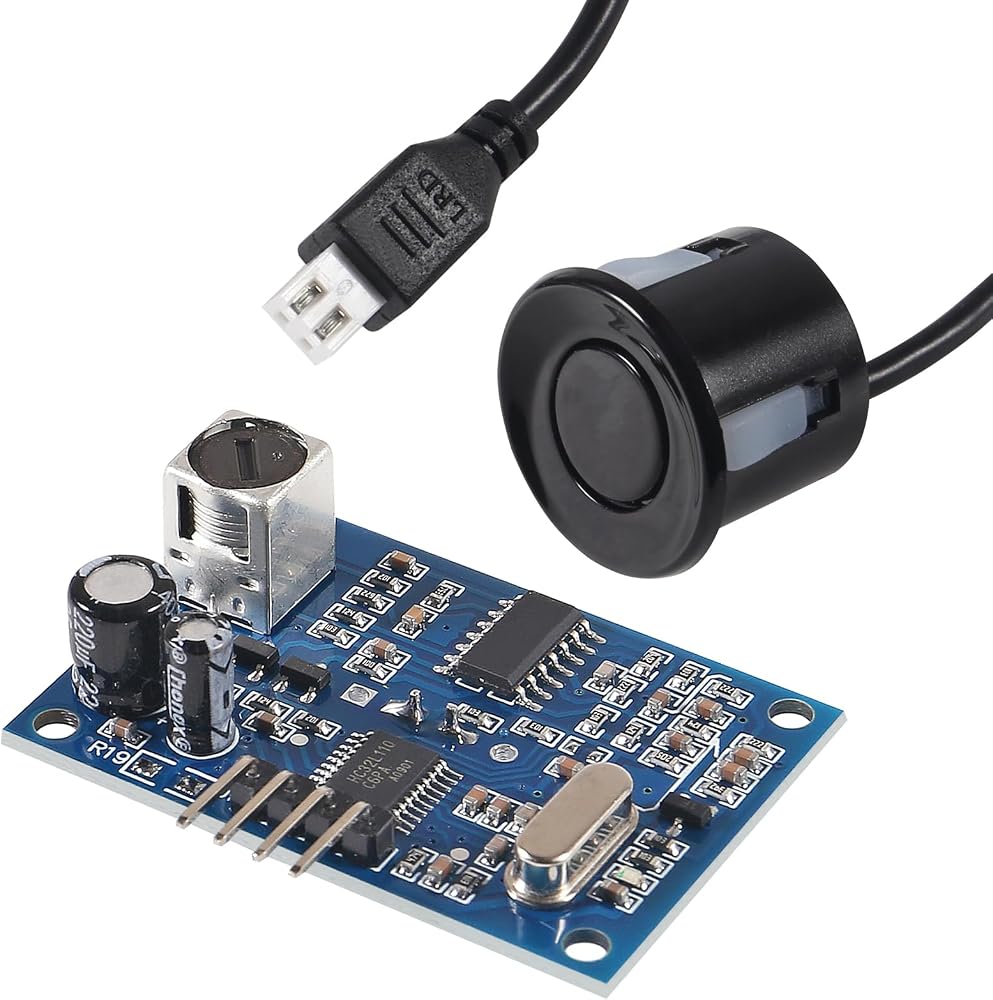

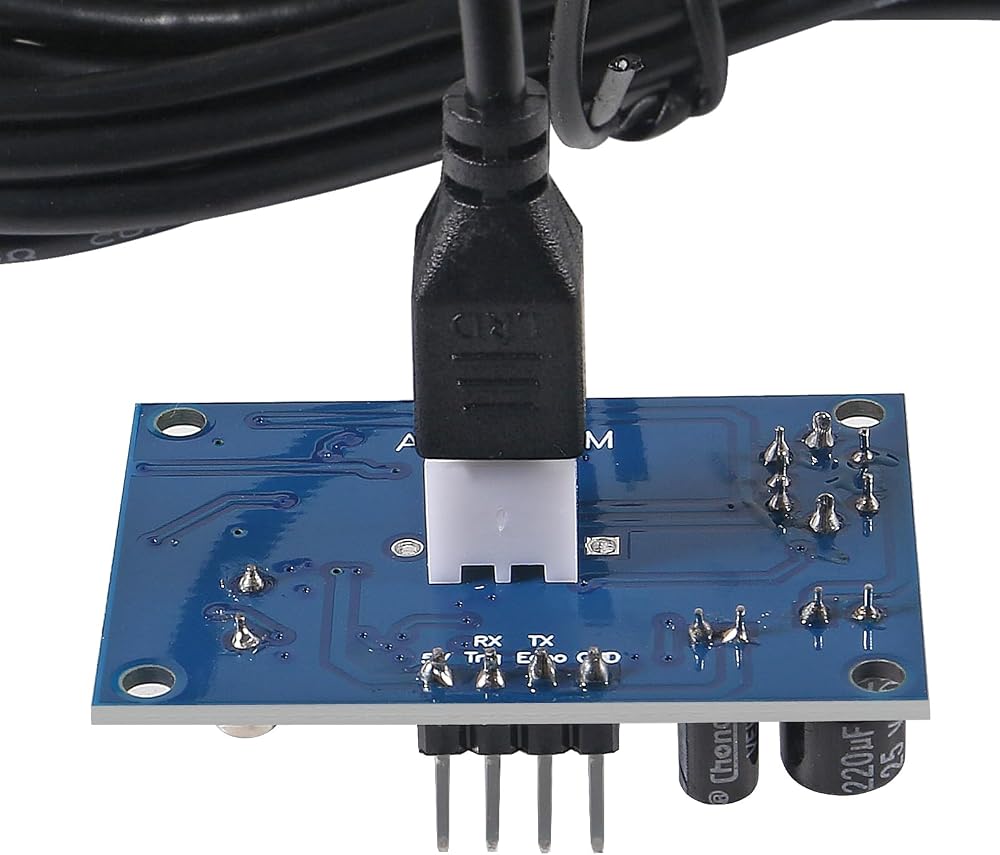

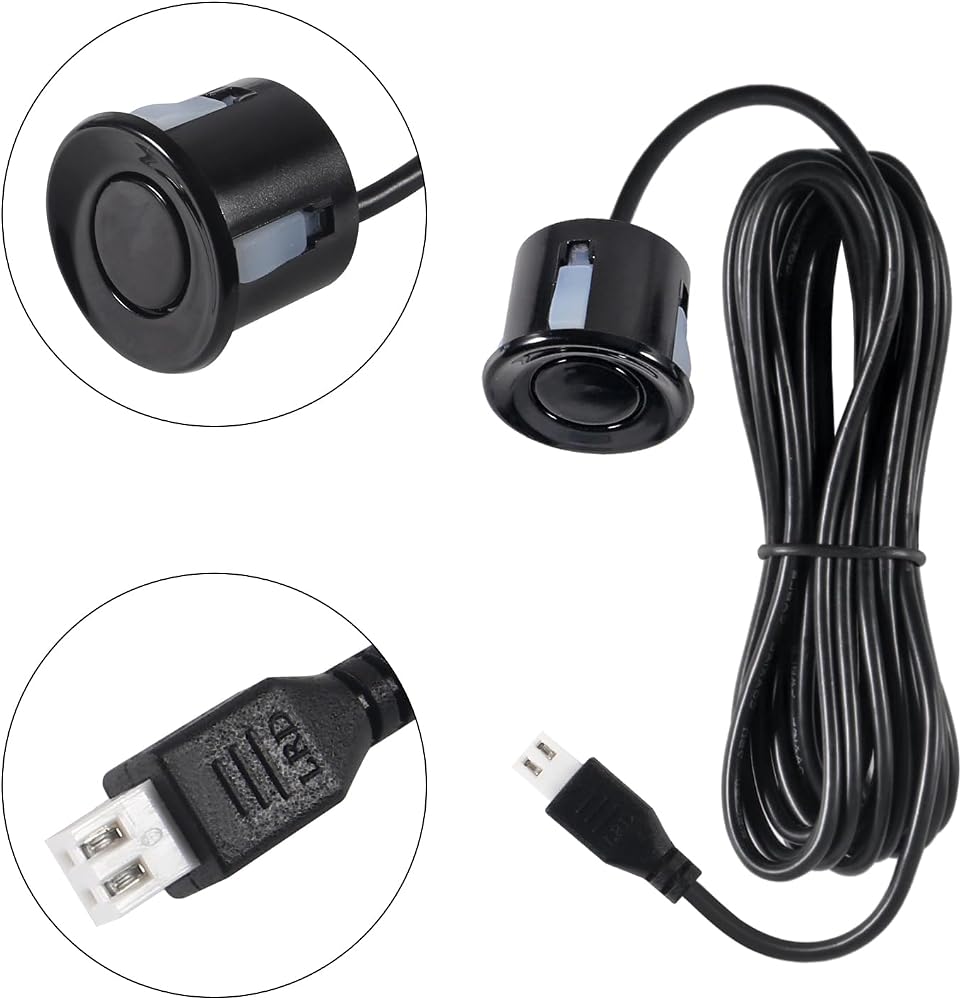

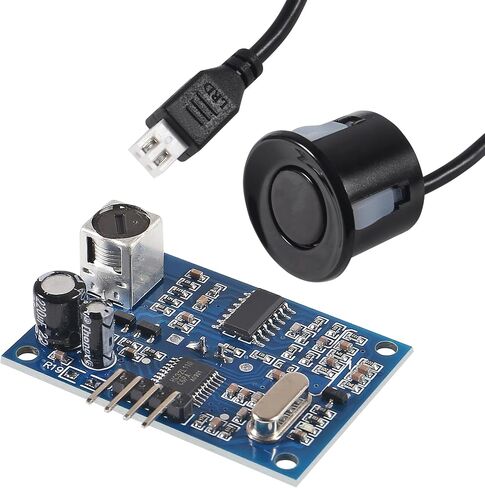

يحتوي JSN-SR04T على محول طاقة متصل عبر كابل بطول 2.5 متر.
تنقسم وحدات المستشعر هذه إلى جزأين منفصلين، محول الطاقة ولوحة التحكم.

يعمل المحول وفقًا للصيغة البسيطة الموضحة أدناه: المسافة = السرعة × الوقت

تنبعث الموجات فوق الصوتية بواسطة جهاز إرسال بالموجات فوق الصوتية. تنتقل هذه الموجة فوق الصوتية عبر الهواء وكلما تم حجبها بواسطة أي جسم/مادة، فإنها تنعكس مرة أخرى على المحول ويتم ملاحظة وقياس هذه الموجة المنعكسة بواسطة وحدة استقبال الموجات فوق الصوتية وقياسها.
يتم قياس المسافة الآن باستخدام المعادلة أعلاه والقيم المعروفة للسرعة والوقت. سرعة الانتشار الشائعة للموجات فوق الصوتية في درجة حرارة الغرفة هي 330 متر/ثانية.
تم دمج هذه الدائرة في الوحدة وتستخدم لحساب الوقت الذي تستغرقه عودة الموجات فوق الصوتية بينما يتم ضبط دبوس الإرجاع عاليًا، مما يساعد على فهم المدة التي تستغرقها العملية.
يتم حساب المسافة باستخدام معالج دقيق/متحكم دقيق.

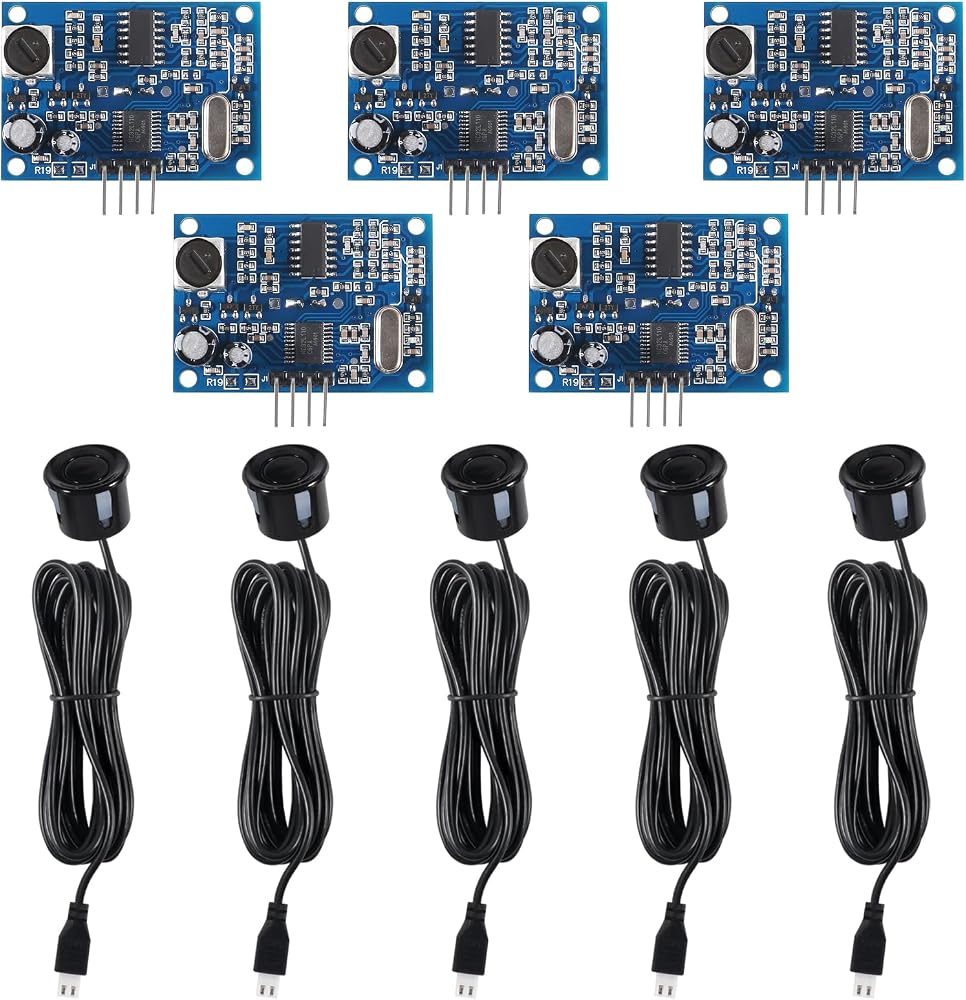

محتويات العبوة:
5 × وحدة مستشعر قياس المسافة بالموجات فوق الصوتية JSN-SR04T
