Radio Frequency Filters

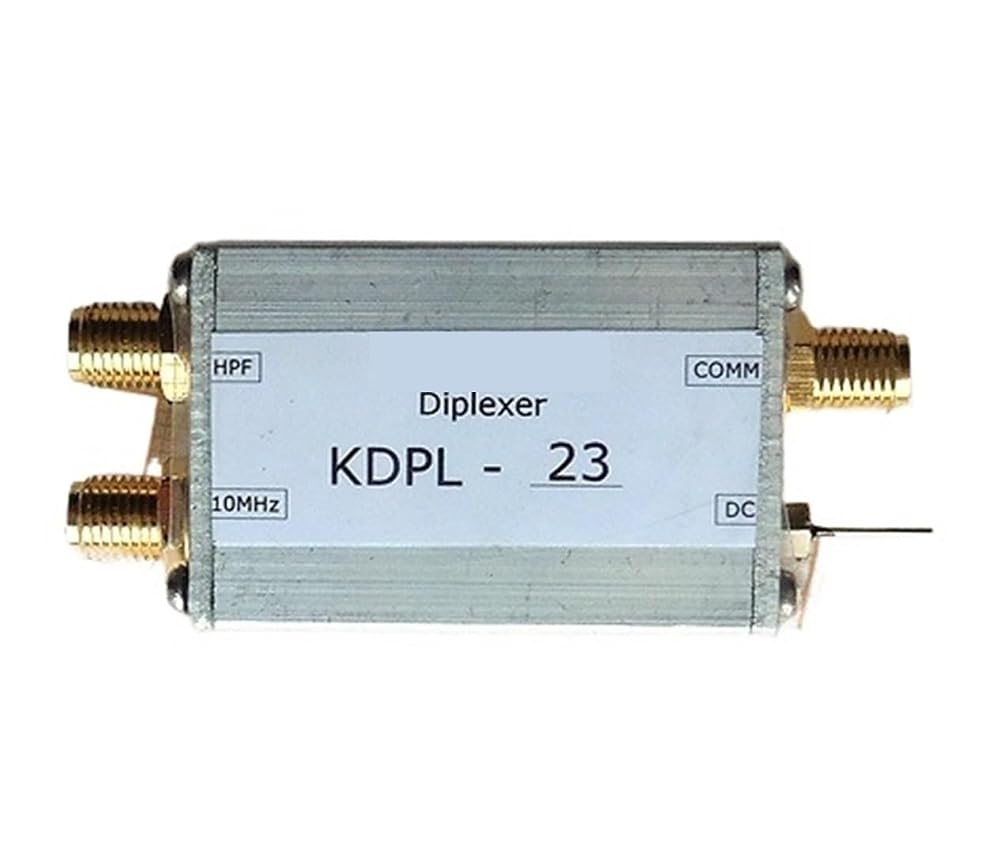

Model: KDPL-23
Impedance: 50 Ohms
DC voltage resistance: > 50 V
Low frequency pathway:
3 dB bandwidth: DC to 30 MHz
> > 40 dB > 100 MHz
> > 60 dB DC ~ 100 MHz
Isolation between high frequency and low frequency ports: > 60 dB DC to 100 MHz
> > 40 dB 100 ~ 2000MHz
Maximum load power: 10 W (40 dBm)
10MHz low frequency port 1: SMA-F
Power supply port II: 0.8mm core capacitor lead.
Shared port 3: SMA-F
High frequency port 4: SMA-F
