Couplings

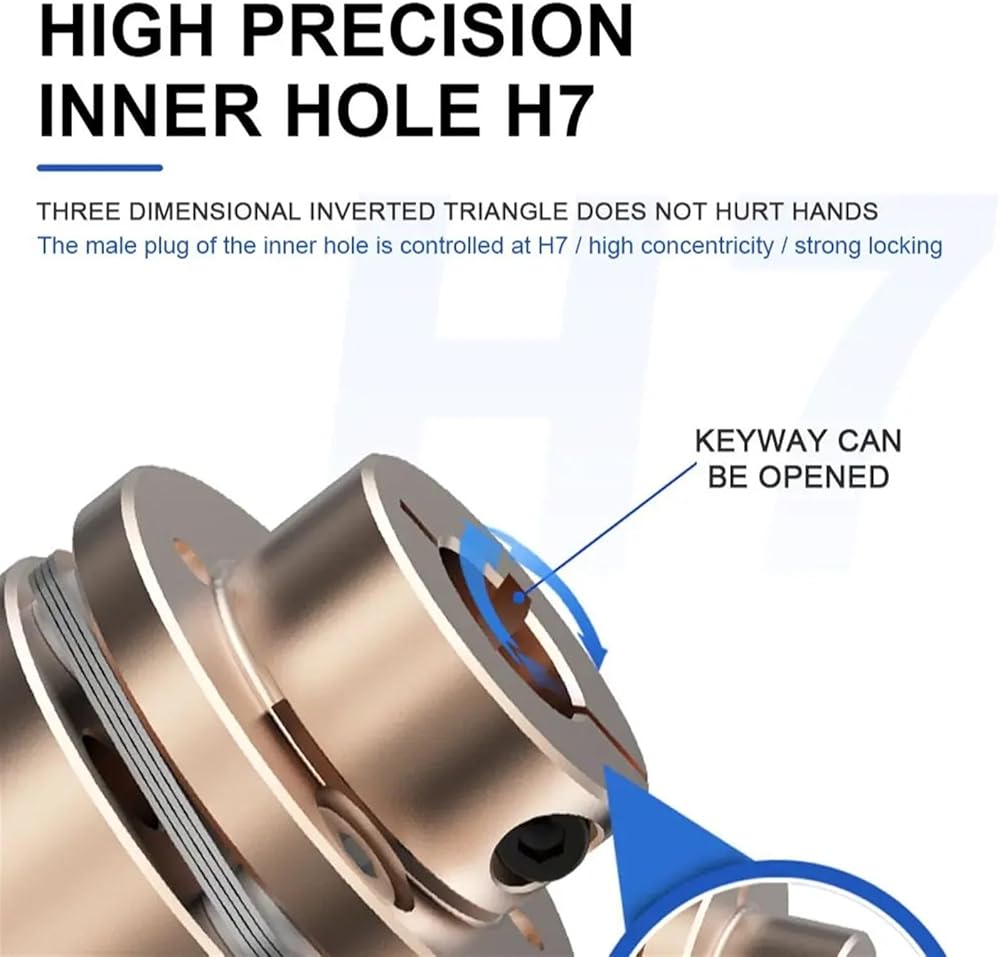

After you choose the body length and outside diamesion, pls must leave us message
the inner hole size,it is very important!!!

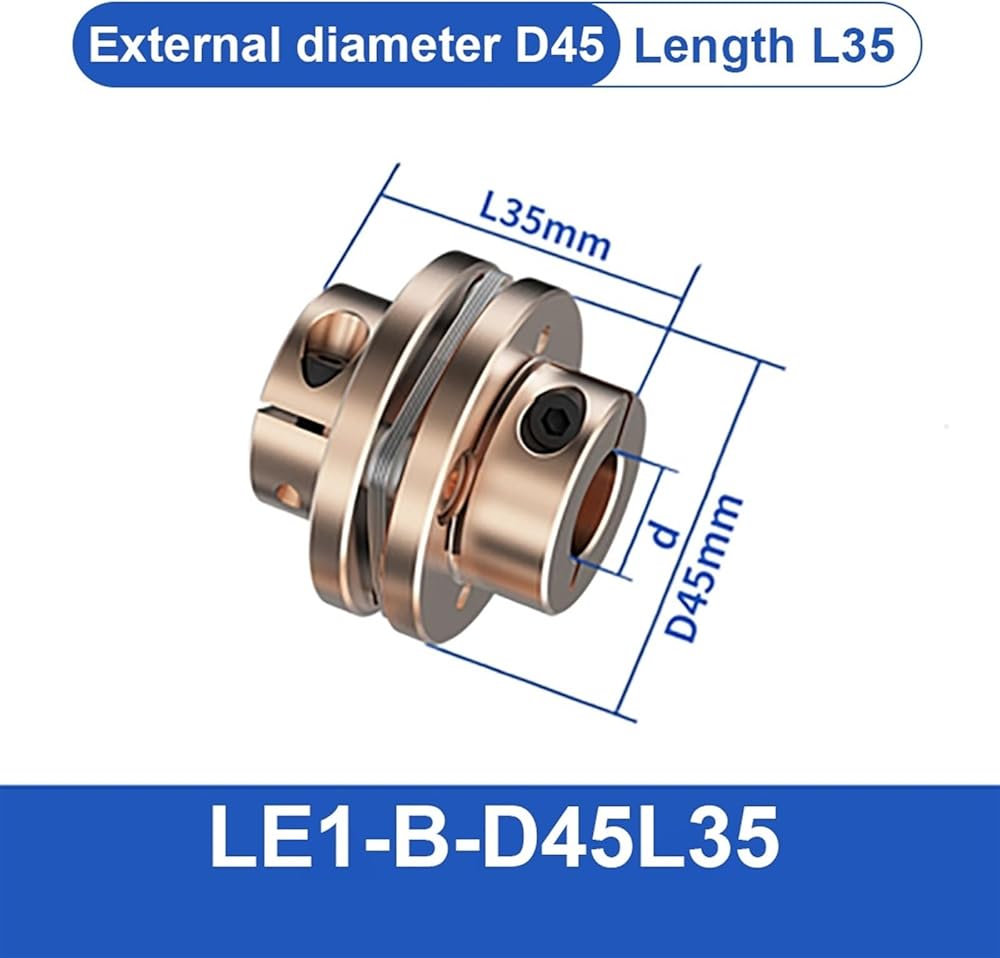

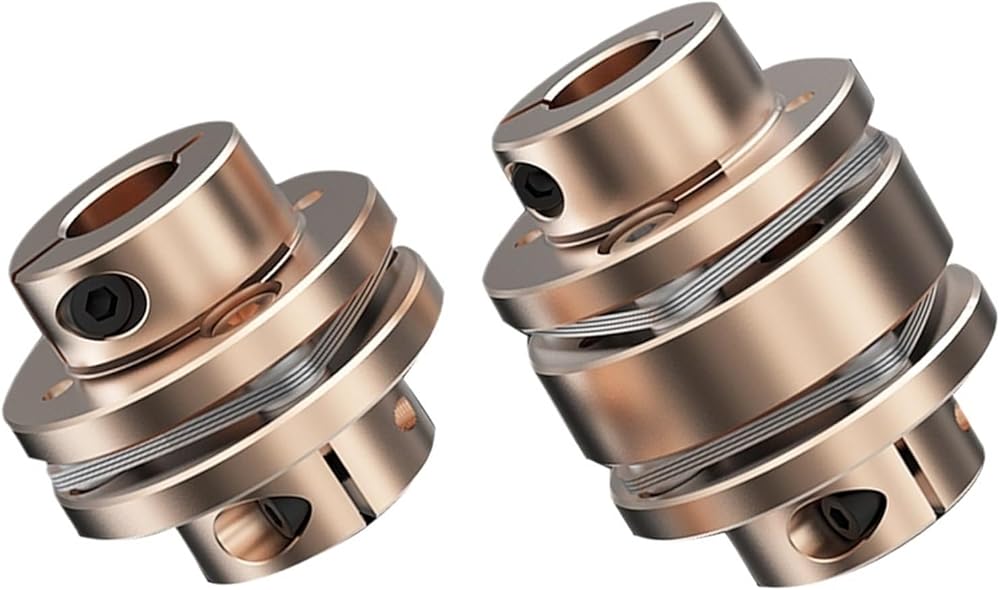

LE1-B-D45L35

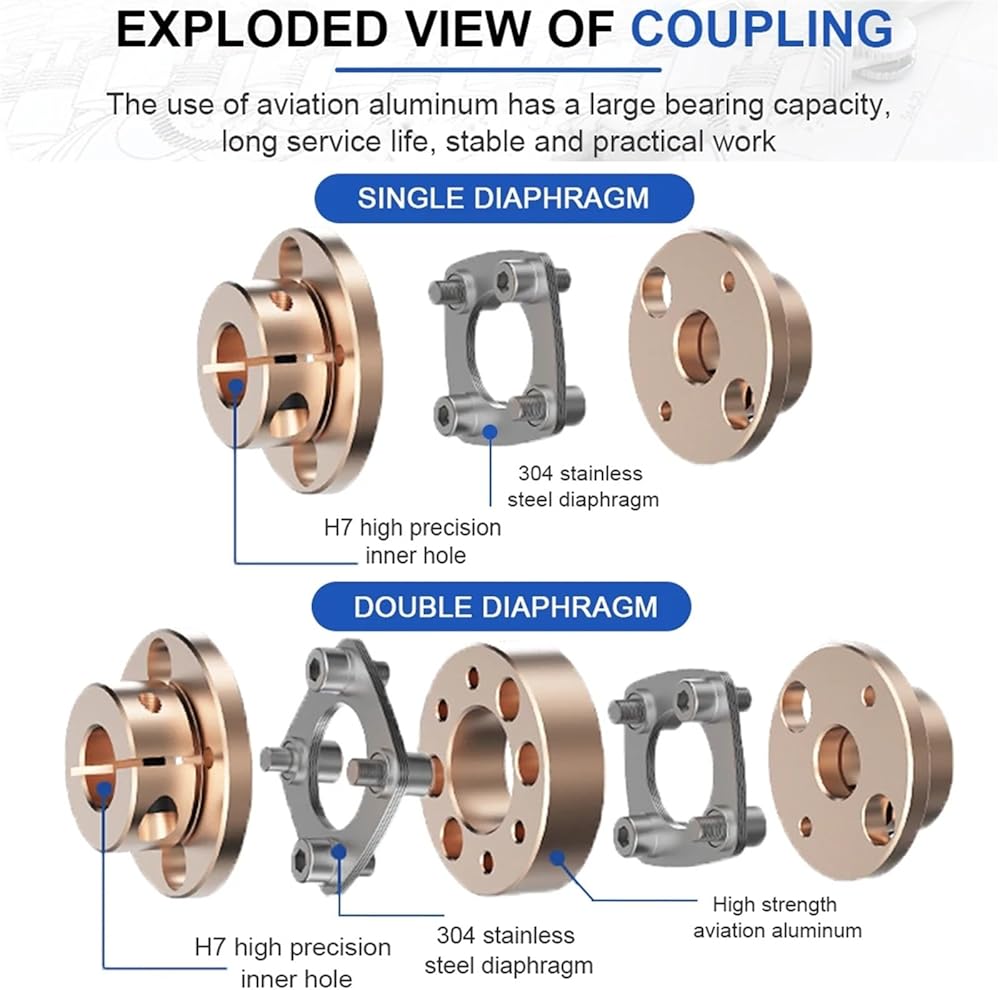

Double flange single diaphragm
ONE SIDE HOLE SIZE CAN MESSAGE(D1):
8/9/10/11/12/13/14/15/16/17/18MM
THE OTHER SIDE HOLE SIZE CAN MESSAGE(D2):
8/9/10/11/12/13/14/15/16/17/18MM
For example: LE1-B-D45L35 D1:8 D2:10

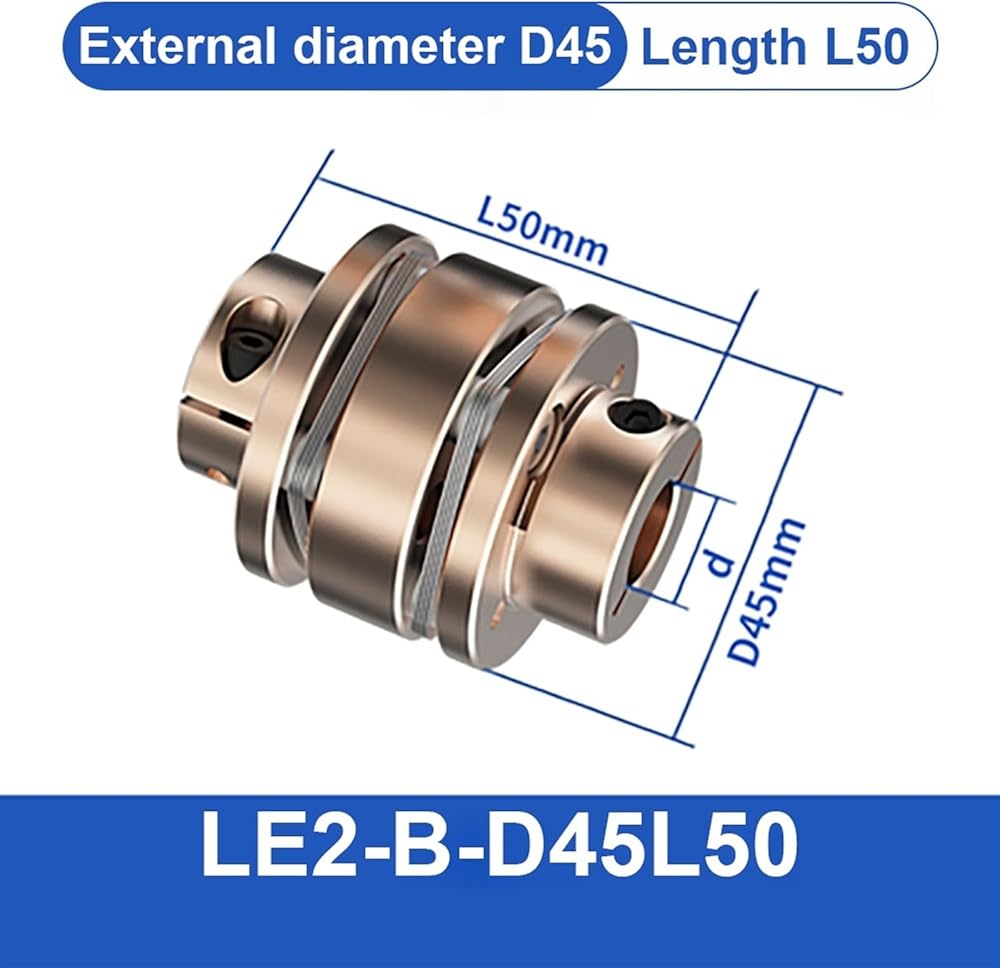

LE2-B-D45L50
Double flange double diaphragm
ONE SIDE HOLE SIZE CAN MESSAGE(D1):
8/9/10/11/12/13/14/15/16/17/18MM
THE OTHER SIDE HOLE SIZE CAN MESSAGE(D2):
8/9/10/11/12/13/14/15/16/17/18MM
For example: LE2-B-D45L50 D1:8 D2:10
1set customize fee
Shaft diameter
Keyway width
Keyway depth
Tolarance
0.5usd for LD / LF / LB / LE
1usd for LL / LT/ LR
2usd for LP (line cutting)
Customization link
10-12mm
4mm
1.8mm
0.1mm
12.7-17mm
5mm
2.3mm
18-22mm
6mm
2.8mm
23-30mm
8mm
3.3mm
0.2mm
31-38mm
10mm
3.3mm
39-44mm
12mm
3.3mm
45-50mm
14mm
3.5mm
51-58mm
16mm
4.3mm
59-65mm
18mm
4.4mm
Model
D(mm)
L(mm)
D1-D2
(mm)
D1
(mm)
M L1
(mm)
L2
(mm)
L3
(mm)
L4
(mm)
Screw fasten
(n.m)
LE1-B-D26L26
26
26
4-8
16
M2.5
11.8
2.4
3.9
/ 1.1
LE1-B-D34L33
34
33
5-12
22
M2.5/M3
14.9
3.2
5.2
/ 1.1/2.1
LE1-B-D40L35
40
35
6-15
25
M2.5/M3
15.5
4 5 / 1.1/2.1
LE1-B-D45L35
45
35
8-18
30
M3/M4
15.5
4 5 / 2.1/4.9
LE1-B-D56L45
56
45
10-22
38
M4
20
5 6 / 4.9
LE1-B-D68L54
68
54
12-25
46
M5
24.5
5 8 / 10
LE1-B-D82L68
82
68
14-32
56
M6
30.8
6.5
11
/ 17
LE2-B-D26L35
26
35
4-8
16
M2.5
11.8
2.4
3.5
6.6
