معامل:
شريحة الاتصال RS232: SP3232.

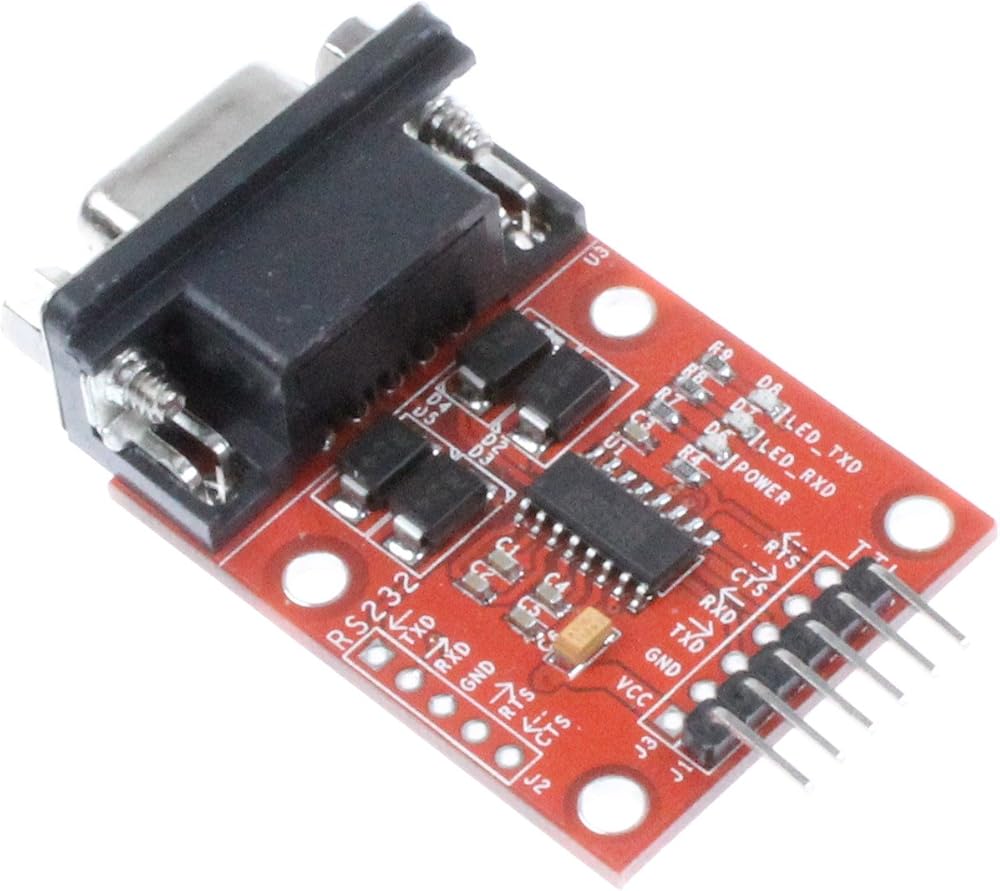

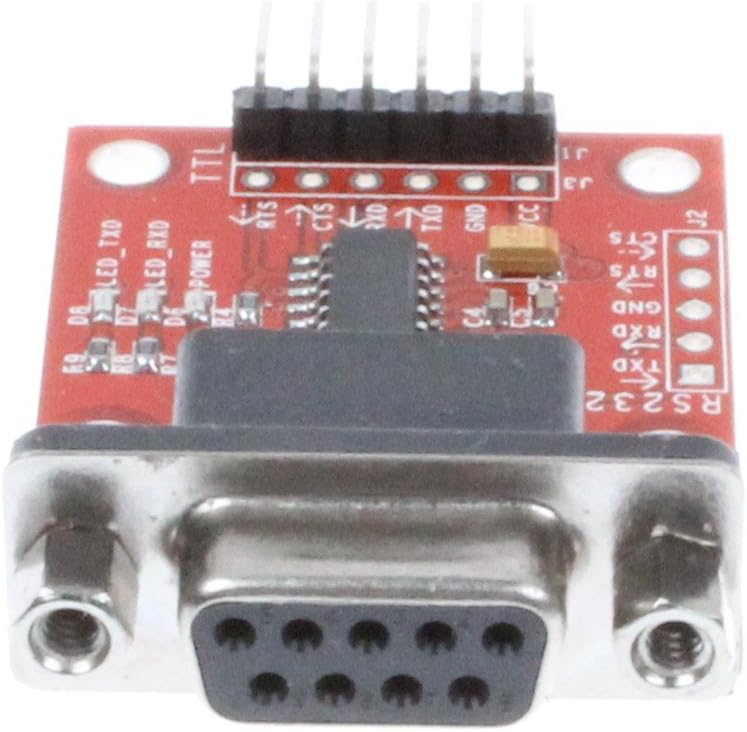

نوع واجهة DB9: أنثى.
جهد التشغيل: 3 فولت-5 فولت؛
حماية الجهد الزائد: نعم (مع حماية الجهد الكهربي لإشارة الصمام الثنائي العابر ثنائي الاتجاه.)
التحكم في تدفق الأجهزة: نعم.
إشارة RS232 خارج الرصاص: نعم (فتحة دبوس إشارة RS232 محجوزة)؛
خط DuPont: نعم (تتضمن العبوة أربعة أسلاك DuPont عالية الجودة مقاس 20 سم)؛

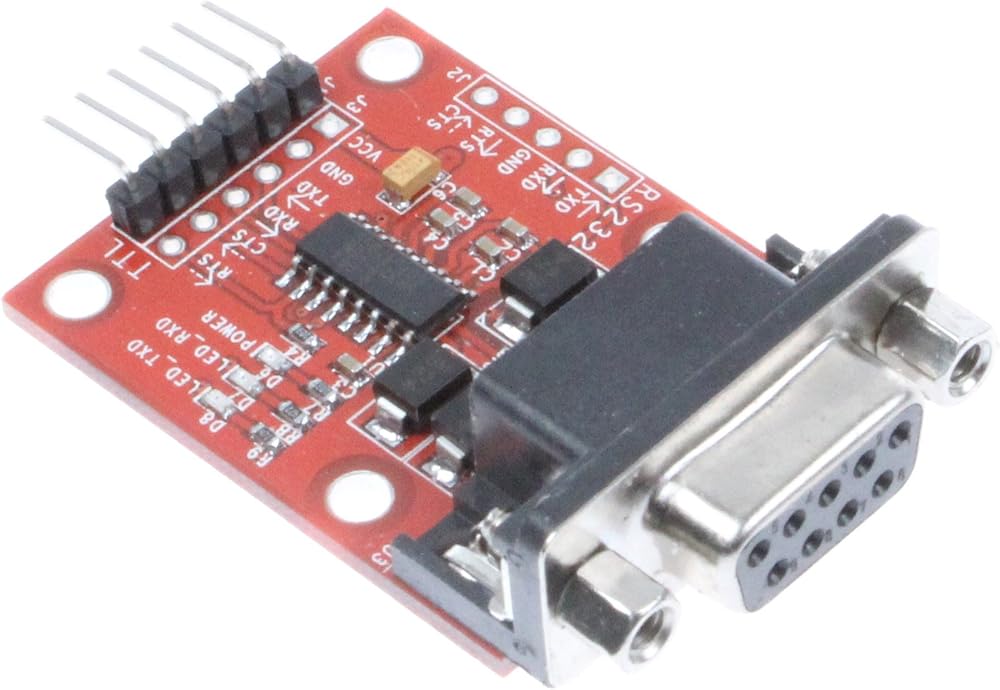

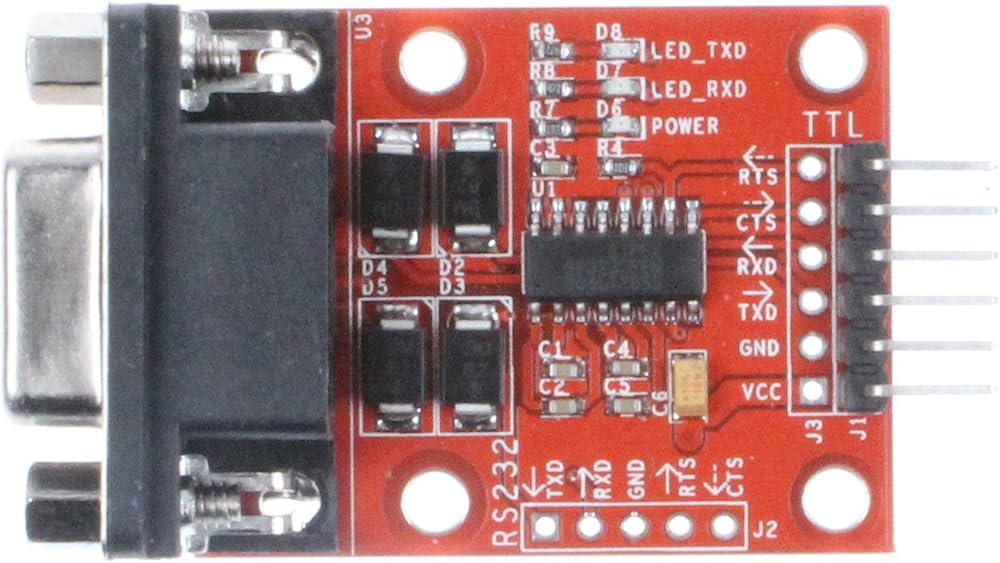

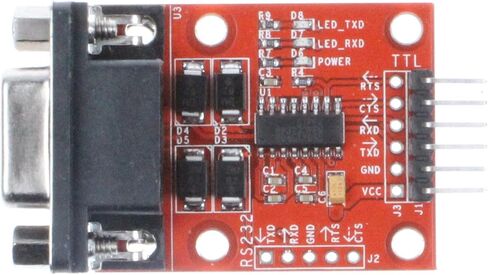

واجهه المستخدم:
TXD RXD VCC GND RTS CTS (TTL)؛
TXD RXD GND RTS CTS (RS232)؛

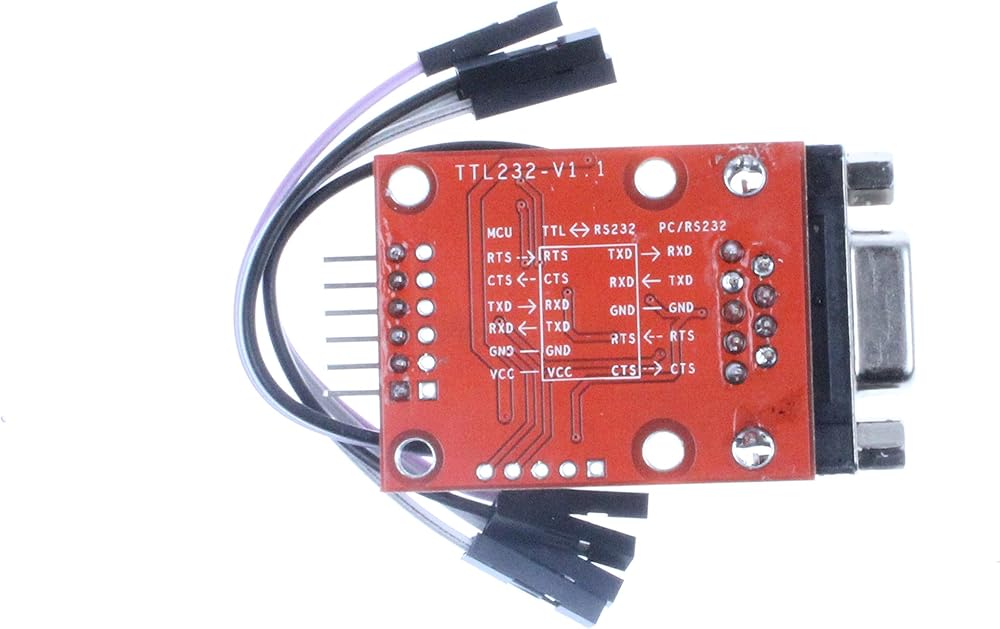

الجزء الخلفي من الوحدة مع مخطط اتصال؛

تعليمات الوحدة
1، طرف واحد متصل بوحدة MCU، والطرف الآخر متصل بمنفذ تسلسلي للكمبيوتر الشخصي أو علبة توصيل DB9 أخرى
فك: 3 فولت-5 فولت
GND: الاتصال بـ GND
محطة إشارة TTL
TXD: اتصل بـ MCU.RXD (تدفق الإشارة: MCU.RXD ←SP3232 ← PC.TXD)
RXD: قم بتوصيل MCU.TXD (تدفق الإشارة: MCU.TXD → SP3232 → PC.RXD)
CTS: MCU.CTS متصل (تدفق الإشارة: MCU.CTS ← SP3232 ← PC.RTS)
RTS: قم بتوصيل MCU.RTS (تدفق الإشارة: MCU.RTS → SP3232 → PC.CTS)
2، طرف واحد متصل بوحدة MCU، والطرف الآخر من خلال فتحة الدبوس لتوصيل إشارة RS232 (الافتراضي ليس دبوس RS232 ملحومًا)
فك: 3 فولت-5 فولت
GND: الاتصال بـ GND
محطة إشارة TTL
TXD: اتصل بـ MCU.RXD (تدفق الإشارة: MCU.RXD ← SP3232)
RXD: قم بتوصيل MCU.TXD (تدفق الإشارة: MCU.TXD → SP3232)
CTS: MCU.CTS متصل (تدفق الإشارة: MCU.CTS ← SP3232)
RTS: قم بتوصيل MCU.RTS (تدفق الإشارة: MCU.RTS → SP3232)
محطة إشارة RS232
TXD: قم بتوصيل RS232.RXD (اتجاه تدفق الإشارة: SP3232 → RS232.RXD)
RXD: اتصل بـ RS232.TXD (اتجاه تدفق الإشارة: SP3232 ← RS232.TXD)
RTS: اتصل بـ RS232.RTS (تدفق الإشارة: SP3232 ← RS232.RTS)
CTS: اتصل بـ RS232.CTS (تدفق الإشارة: SP3232 → RS232.CTS)

الحزمة تشمل:

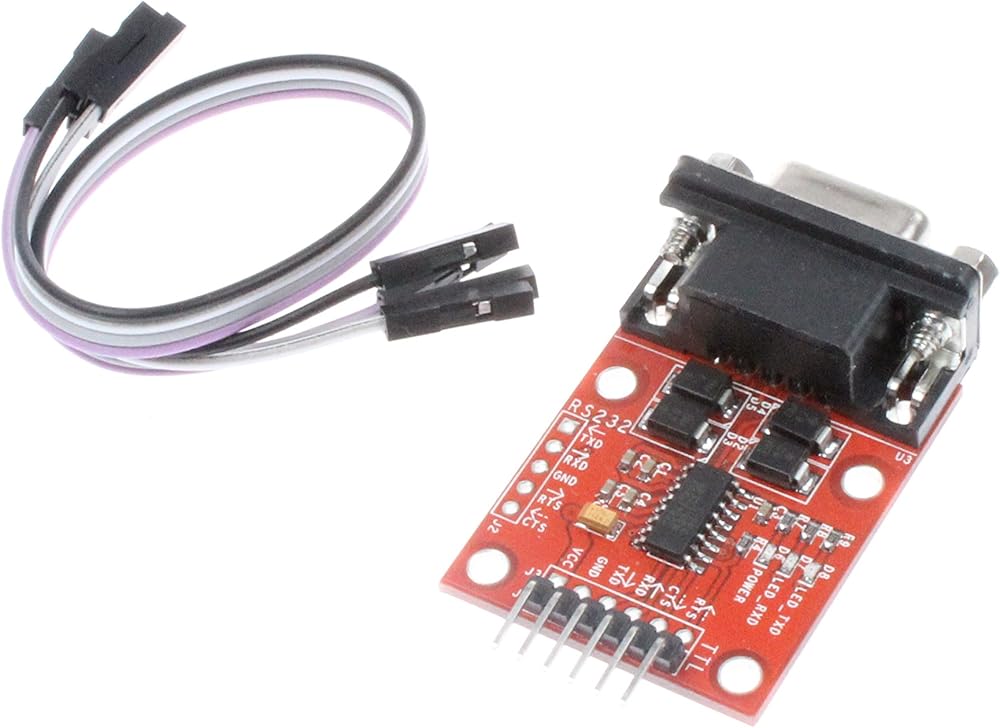

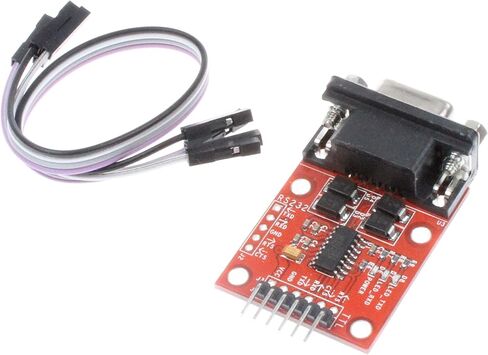

1xRS232 إلى وحدة المنفذ التسلسلي TTL
أسلاك دوبونت مقاس 4 × 20 سم
